5.4 SIPLACE 라인 끄기

5.4.1 스테이션 끄기

스테이션을 끄려면 다음 절차를 따르십시오 .

 실장기에 더 이상 보드가 없도록 모든 실장 절차를 마칩니다 .

 모든 실장 헤드의 Z 축이 최상단 위치에 있는지 확인합니다 .

 실장 헤드에 아직 컴포넌트가 남아 있는지 확인하고 남아 있으면 제거합니다 .

 보기에서 스테이션 컴퓨터 소프트웨어를 닫습니다 .

설정 --> 장비 설정 --> 장비 종료 ...

 컴퓨터가 종료되었으면 스테이션의 메인 스위치를 끄십시오 .

5.4.2 SIPLACE Pro 종료 (Windows)

 SIPLACE Pro 메뉴에서 Object -->Close 를 선택합니다 .

 컴퓨터의 다른 모든 프로그램을 닫으십시오 .

 Windows 시작 메뉴에서 시스템 종료를 선택합니다 .

주의

 라인을 끄기 전 다음 절차를 준수하십시오 .

5 실장기에서의 작업 사용 설명서 SIPLACE X 시리즈 S

5.5 사용자 인터페이스 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판

240

5.5 사용자 인터페이스

사용자 인터페이스는 다음 영역으로 나누어집니다 .

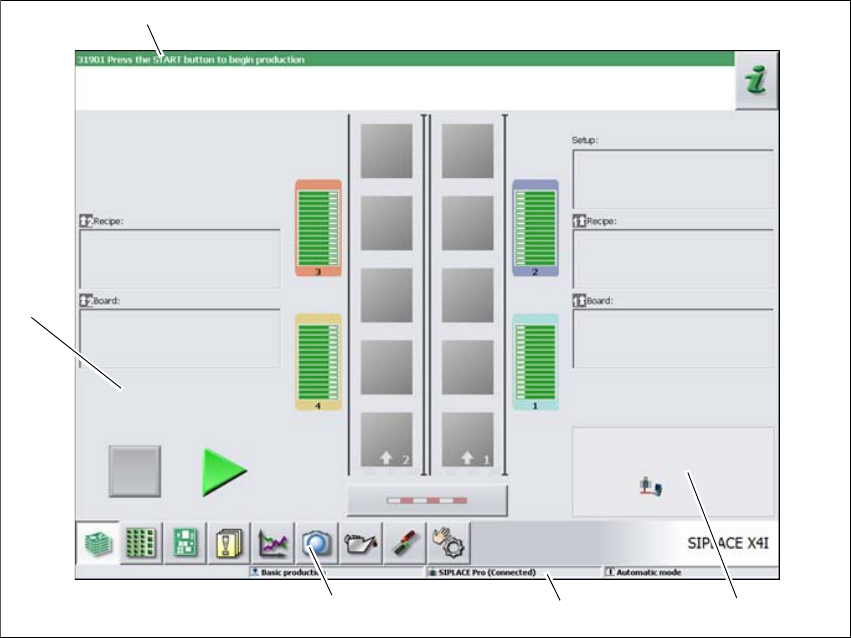

그림 5.5 - 1 " 생산 " 모드에서의 사용자 인터페이스 컴포넌트 (SIPLACE X4 의 예 표시 ) 보기

범례

(1) 상태 필드 ( 상태 및 오류 표시 )

(2) 처리 영역 / 디스플레이 영역

(3) 도구 모음

(4) 정보 표시줄

(5) 변경된 구성과 추가 옵션 보기 , 예를 들어 , 바코드 모드

(1)

(2)

(3)

(4)

(5)

사용 설명서 SIPLACE X 시리즈 S 5 실장기에서의 작업

소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 5.5 사용자 인터페이스

241

5.5.1 상태 필드

상태 필드는 현재 장비 상태 , 가장 최근에 발생한 오류 및 수행해야 할 작업을 보여줍니다 .

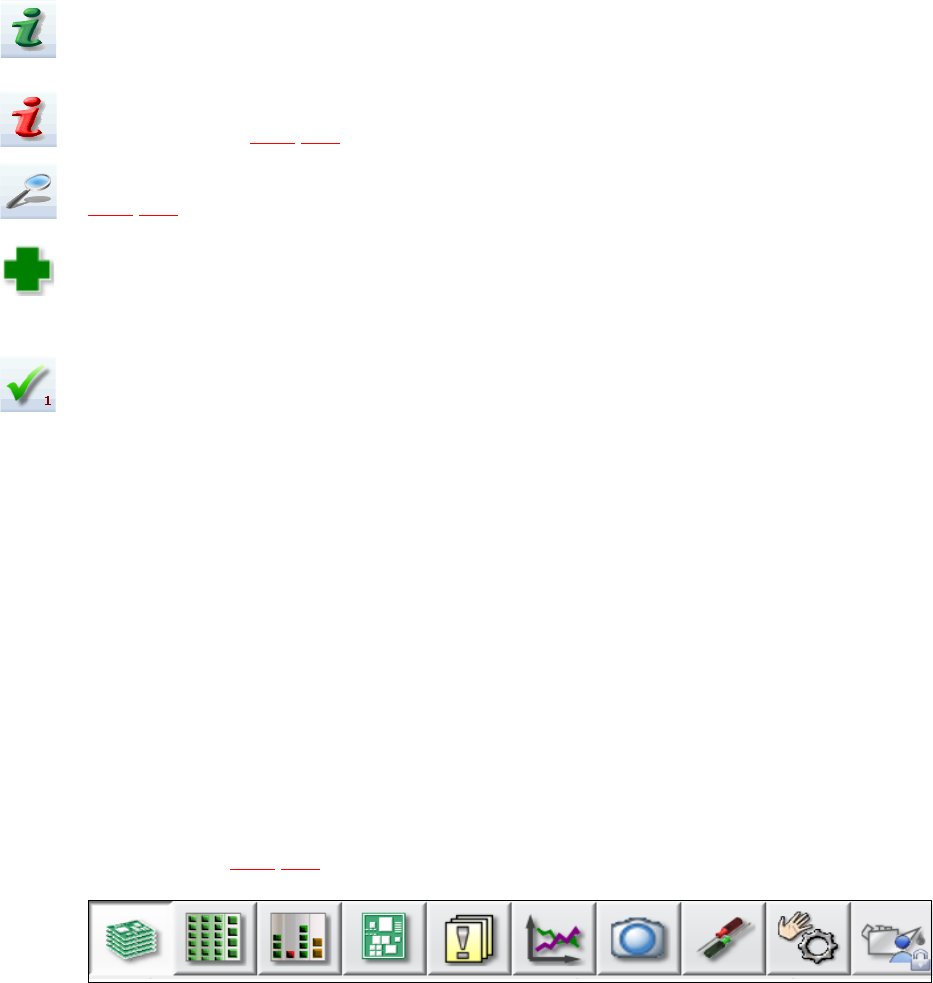

상태 필드의 오른쪽은 다음 아이콘으로 상태를 보여줍니다 .

( 녹색 ) 현재 보기에 대한 상황에 맞는 온라인 도움말 기능을 시작합니다 . 현재 보기에 대한 모든

작동 컨트롤이 설명됩니다 .

( 빨간색 ) 현재 오류에 대한 가능한 원인과 적절한 솔루션을 보여주는 도움말 시스템을

시작합니다 ( 단원 5.6.1

(247 페이지 ) 참조 ).

오류 원인 , 오류 메시지 텍스트 및 시간이 포함된 오류 날짜가 표시되는 대화 상자를 엽니다 ( 단원

5.6.1

(247 페이지 ) 참조 ). 현재 오류에 대한 도움말 기능은 여기서도 열 수 있습니다 .

현재 오류에 대한 상세 보기를 엽니다. 이 보기에서 문제해결 조치를 직접 열 수 있습니다(특정 오류

메시지에 대해서만 표시됨 ).

현재 표시된 오류를 상태 필드에서 삭제합니다 .

5.5.2 디스플레이 및 처리 영역

이 영역은 설정 / 삭제 기능 , 보드 , 셋업 , 레서피에 관한 일반 정보 및 기타 정보를 위한 버튼을

보여줍니다 .

애니메이션 및 컬러 코딩된 항목을 통해 과정이나 상태 ( 예 : 편집 , 빈 로케이션 등 ) 의 설명을

도와줍니다 .

모든 버튼과 정보를 확인하려면 온라인 도움말을 참조하십시오 .

5.5.3 도구 모음

도구모음에는 메인 스테이션 소프트웨어 기능 버튼이 있습니다 .

이것을 통해 사용자 인터페이스를 다른 보기로 전환하고 그곳에서 가능한 기능을 사용할 수

있습니다 ( 단원 5.5.5

(245 페이지 ) 참조 ).

그림 5.5 - 2 도구 모음

버튼은 개별 구성 및 작업자 레벨 설정에 따라 다릅니다. 더 높은 작업자 레벨에서만 사용할 수 있는

보기도 있습니다 .

다음 표에서는 버튼 및 주 기능에 대해 간략히 설명합니다 .
