5 실장기에서의 작업 사용 설명서 SIPLACE X 시리즈 S
5.8 업무 교대 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
256
5.8.2 폐 테이프 컨테이너를 비우는 것에 관한 안전 지침
5

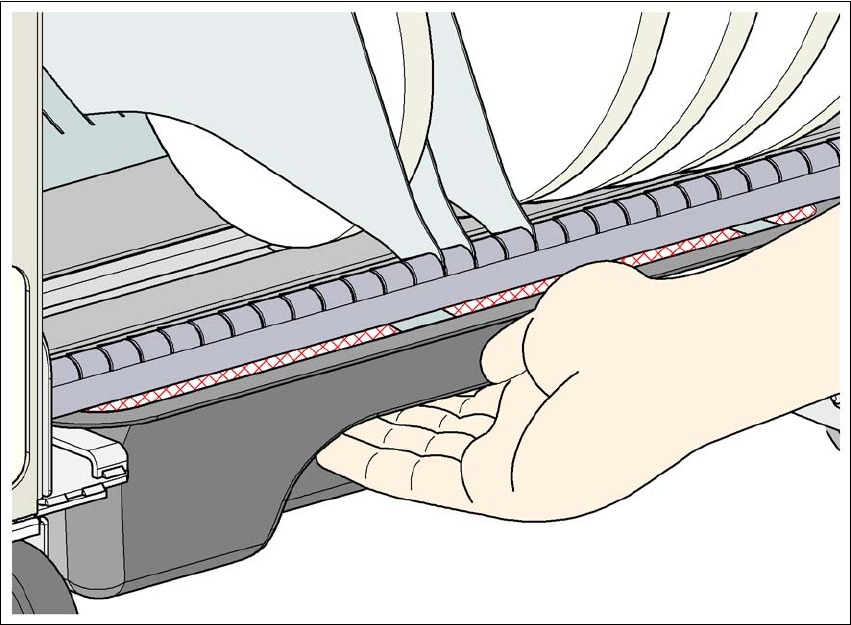

그림 5.8 - 1 폐 테이프 컨테이너를 비우는 것에 관한 안전 지침
폐 테이프 컨테이너는 비우기 전에 컴포넌트 트롤리에서 잡아 빼야 합니다 . 이 때 손가락이 끼일
위험이 있습니다 .
위험을 없애려면 폐 테이프 컨테이너의 손잡이 부분 아래를 손가락으로 잡고 엄지 손가락은
손잡이 부분 위에 놓으십시오 .
손가락이 걸릴 수 있으므로 테이프 컨테이너와 폐 테이프 컨테이너 사이의 틈에
엄지 손가락을 넣지 마십시오 .
사용 설명서 SIPLACE X 시리즈 S 5 실장기에서의 작업
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 5.9 현장 검사 실시
257
5.9 현장 검사 실시
5.9.1 X 피더 모듈 점검
5

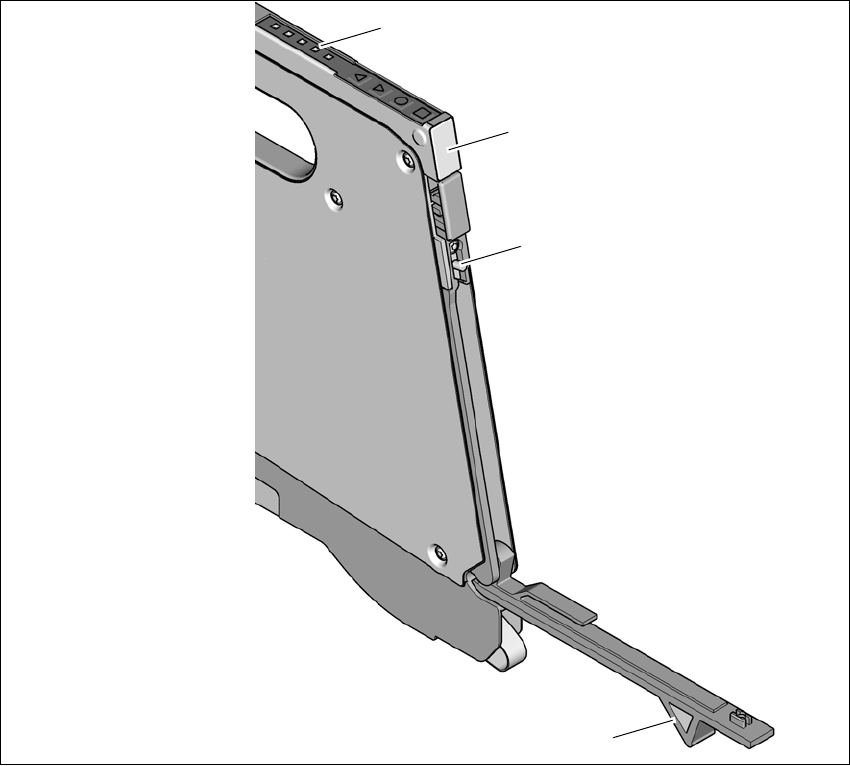

그림 5.9 - 1 X 피더 모듈 점검
(1) 플랩
(2) 블레이드
(3) 상태 디스플레이
(1) LED 디스플레이
5
X 테이프 피더 모듈용 테이프 호일 제거 통이 가득 찼는지 확인합니다 .
플랩을 엽니다 (1 번 항목 ). 커버 호일을 당겨 뺀 다음 그 호일을 가위나 칼로 자르십시오 ( 항목
2).
(1)
(2)
(3)
(4)
5 실장기에서의 작업 사용 설명서 SIPLACE X 시리즈 S
5.9 현장 검사 실시 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
258
5
멀티컬러 상태 디스플레이를 검사합니다 ( 항목 3, 그림 5.9 - 1(257 페이지 ) 참조 ).
– 녹색 불이 켜지면 피더 모듈이 대기 상태에 있는 것입니다 .
– 오렌지색은 경고 신호입니다 . 이에 따라 LED 가 켜집니다 .
– 상태 디스플레이에 빨간 불이 켜지면 장애가 발생한 것입니다 . 이에 따라 LED 가
켜집니다 .
Smart Feeder 작업자 패널의 LED 및 상태 디스플레이 목록은 단원 5.11.1
, 271 페이지에
나와 있습니다 . 5
상태 디스플레이가 꺼지는 것은 다음과 같은 이유 때문일 수 있습니다 . 5
– 피더 모듈이 현재 셋업대로 되어 있지 않은 경우
– 피더 모듈에 결함이 있는 경우
– 피더 모듈이 사용 불가능한 상태인 경우 ( 예 : 압력 강하로 인해 )
5.9.2 적절한 시점에 테이프 접합
5
5.9.3 PCB 지지대 검사
리프팅 테이블 위의 자기 PCB 지지대 위치를 확인합니다 .
– PCB 지지대가 PCB 밑에 있는 컴포넌트와 부딪치지 않도록 합니다 .
– 그리고 PCB 지지대가 PCB 컨베이어 패널과도 부딪치지 않도록 합니다 .
–단원 6.11
(333 페이지 ) 에 설명된 대로 PCB 지지대만 사용하십시오 .
주의
커버 호일의 회수 문제 !
커버 호일이 찢어지면 , 이로 인해 커버 호일의 회수에 문제가 있을 수 있습니다 .
참고
테이프의 늦은 접합
테이프를 늦게 접합하면 , 이로 인해 다운 시간이 연장될 수 있습니다 .
피더 모듈이 컴포넌트 밖으로 실행되지 않도록 테이프를 충분히 미리 접합합니다 .
참고
테이프의 이른 접합
테이프를 이르게 접합하면 다음의 결과가 나올 수 있습니다 : 이전 테이프가 새 릴에 감겨
새 릴이 넘치게 되므로 테이프가 미끄러져 나가 끼일 수 있습니다 . 이것은 또한 픽업
오류와 긴 다운 타임을 일으킵니다 .
테이프를 알맞은 시간에 접합하여 이전 테이프와 새 테이프가 붙지 않도록 합니다 .
