5 실장기에서의 작업 사용 설명서 SIPLACE X 시리즈 S 5.9 현장 검사 실시 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 260 5.9.5 테이프 컨테이너에 분할판 삽입 분할판의 끝부분은 서로 다르며 이 분할판은 두 가지 방식으로 테이프 컨테이너에 끼울 수 있습니다 . 스핀들이 사용되는 경우 분할판에 있는 스핀들의 홈은 위를 향합니다 ( 항목 4, 그림 5.9…
사용 설명서 SIPLACE X 시리즈 S 5 실장기에서의 작업
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 5.9 현장 검사 실시
259
5.9.4 추가 테이프 릴의 장착
5

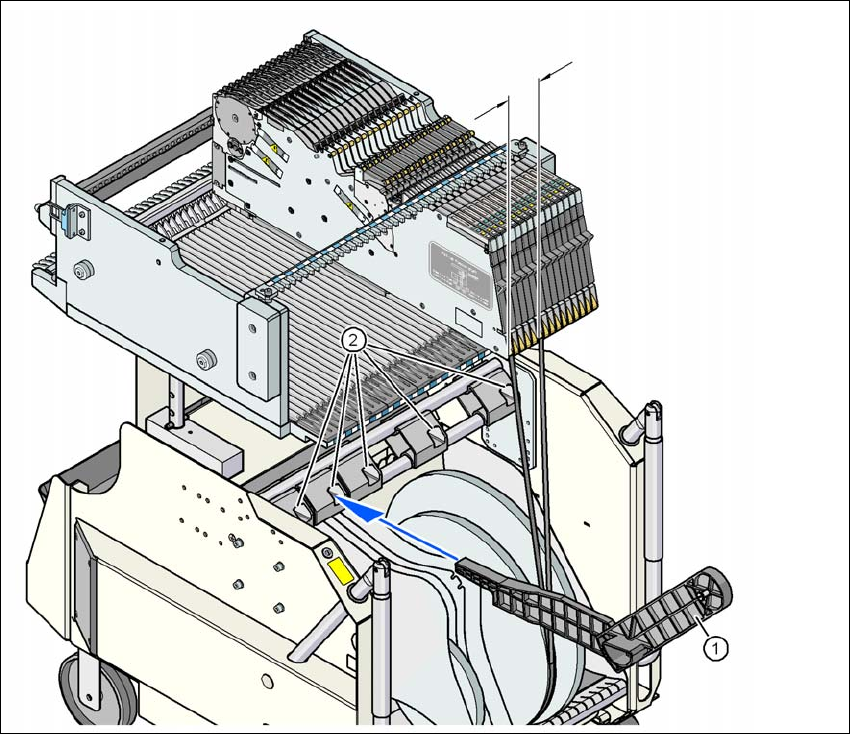

그림 5.9 - 2 추가 테이프 릴의 장착
(1) 추가 테이프 릴의 장착 , 품목 번호 00141217-xx
(2) 지지대 장착 장치
5
피더 모듈과 테이프 릴 사이의 측방 오프셋이 60mm 를 넘지 않는 한 X 시리즈 S 의 피더 모듈은
아무런 문제 없이 컴포넌트 테이프를 처리할 수 있습니다 .
최대 허용 오프셋이 유지될 수 없도록 셋업이 미리 정의되어 있으면 추가 테이프 릴용 마운트(항목
1) 를 사용하는 것이 좋습니다 . 마운트를 간단히 홀더 ( 항목 2) 안에 삽입한 다음 차이가 허용된
최대값 60 mm 미만일 때까지 그 마운트를 밉니다 . 컴포넌트 트롤리에는 홀더가 총 5 개 있습니다 .
테이프 릴에는 각각 테이프 릴 2개를 장착할 수 있는데, 이는 최대 10개의 15"(381mm) 릴이 테이프
컨테이너 위에 위치할 수 있다는 것을 의미합니다 .
최대 60 mm
5 실장기에서의 작업 사용 설명서 SIPLACE X 시리즈 S
5.9 현장 검사 실시 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
260
5.9.5 테이프 컨테이너에 분할판 삽입
분할판의 끝부분은 서로 다르며 이 분할판은 두 가지 방식으로 테이프 컨테이너에 끼울 수
있습니다 . 스핀들이 사용되는 경우 분할판에 있는 스핀들의 홈은 위를 향합니다 ( 항목 4, 그림
5.9 - 3
). 스핀들을 사용하지 않는 경우, 분할판의
둥근
가장자리가 위를 향합니다(항목 5, 그림
5.9 - 3
).
그림 5.9 - 3 에 표시된 대로 분할판을 삽입하고 테이프 컨테이너의 가장 작은 구획이 2x
구획이라는 것을 기억해두십시오 . 이것은 실장 오류를 피하도록 돕습니다 .
분할판이 세 가이드 레일 위에서 같은 위치에 있는지 확인하십시오 . 그렇지 않으면 분할판은
갈라지거나 휘어집니다 .
5

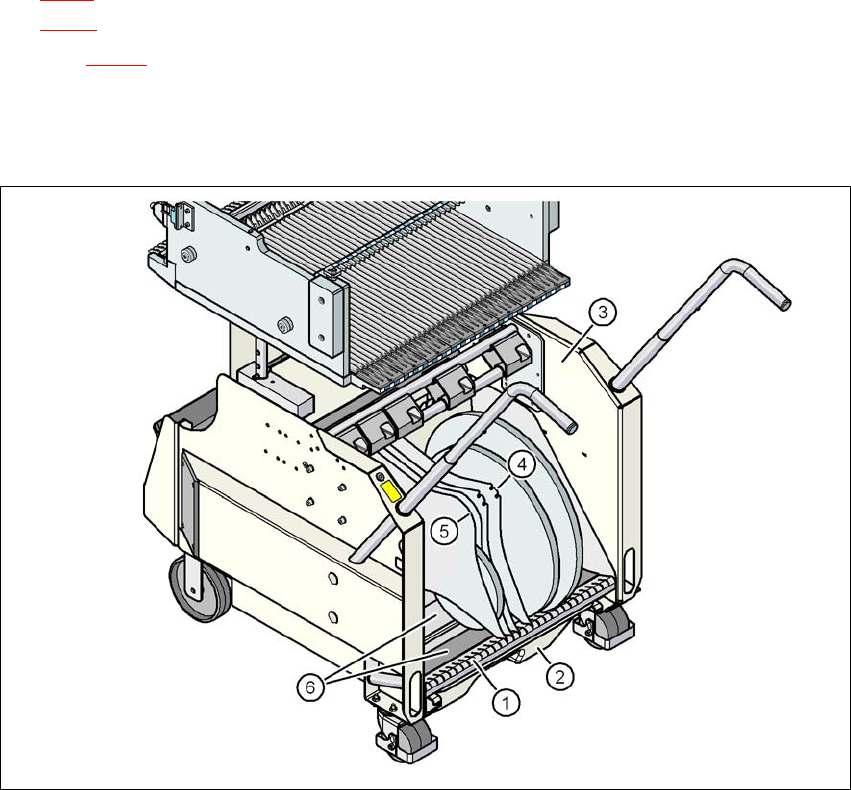

그림 5.9 - 3 테이프 컨테이너 안에 있는 분할판
(1) 분할판용 가이드 레일
(2) 폐 테이프 컨테이너
(3) 테이프 컨테이너
(4) 스핀들을 사용하는 경우 분할판의 위치
(5) 스핀들을 사용하지 않는 경우 분할판의 위치
(6) 테이프 릴용 슬라이딩 지지대
사용 설명서 SIPLACE X 시리즈 S 5 실장기에서의 작업
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 5.10 피더 모듈 셋업
261
5.10 피더 모듈 셋업
5.10.1 피더 모듈 처리 시 유의사항
피더 모듈은 정밀 장치입니다 . 따라서 피더 모듈은 조심스럽게 다루어야 합니다 .
피더 모듈이 장애물과 부딪치지 않도록 합니다 .
피더 모듈을 떨어뜨려서는 안됩니다 .
예방적 유지보수를 위해 항상 적합한 도구를 사용합니다 .
5.10.2 전환 테이블에서 X 피더 모듈 제거
5

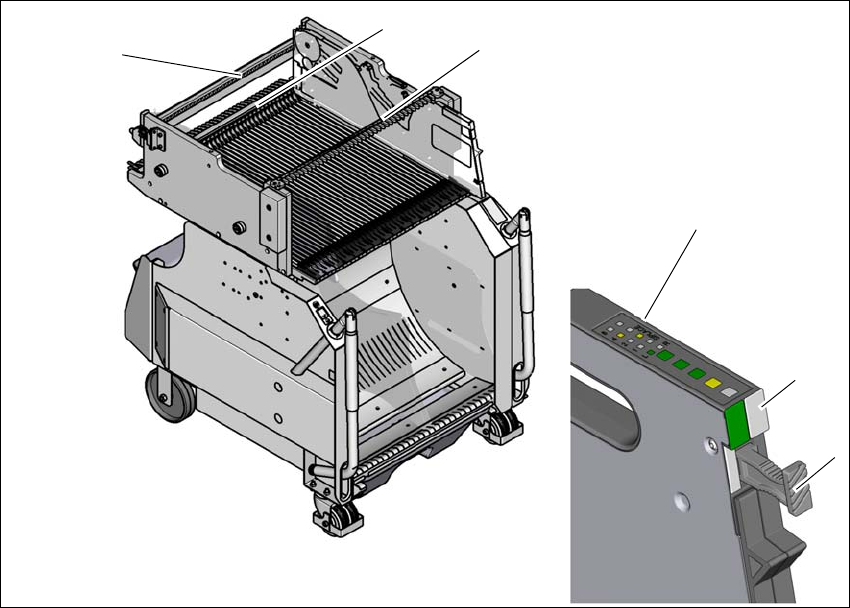

그림 5.10 - 1 전환 테이블에서 X 피더 모듈 제거
(1) 분리 핸들
(2) 상태 디스플레이
(3) LED 디스플레이
(4) 피더 높이 점검용 레일
(5) 피더 모듈 잠금용 걸쇠
(6) 센터링 레일
5
(2)
(1)
(4)
(5)
(6)
(3)
