6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S 6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 284 6.1.1 SIPLACE Speedstar C&P20 P / C&P20 P2 노즐 체인저 6.1.1.1 매거진이 6 개인 C&P20 P / C&P20 P2 용 노즐 체인저 품목 번호 03103514-xx, CP/al…
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
283
6 스테이션 확장
관련 구성 및 다른 옵션에 대해서는 SIPLACE 실장기의 개별 사양을 참조하십시오 .
6
6.1 노즐 체인저
이 매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 푸시 버튼 4 개로
고정합니다 . 정확한 위치는 각 매거진에 있는 2 개의 피듀셜로 결정됩니다 . 기본적인 노즐 체인저
바디에서 매거진의 정확한 시트는 마이크로스위치에 의해 모니터되어 위로 튀어 나온 매거진과
실장 헤드가 충돌되는 것을 방지해줍니다 . 누락된 매거진 또는 제대로 장착되지 않은 매거진이
있을 경우 안전 회로가 실장기를 중단시키기 때문에 매거진의 로케이션은 모두 채워져야 합니다 .
참고
선택 사양 SIPLACE Smart Pin Support 를 사용하는 경우 , 노즐 체인저 매거진의 최대
개수가 감소됩니다
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
284
6.1.1 SIPLACE Speedstar C&P20 P / C&P20 P2 노즐 체인저
6.1.1.1 매거진이 6 개인 C&P20 P / C&P20 P2 용 노즐 체인저
품목 번호 03103514-xx, CP/all 노즐 체인저 긴 어셈블리 - 장형
품목 번호 03101503-xx 노즐 매거진 60xx/40xx( 수납고 20 개 )
6

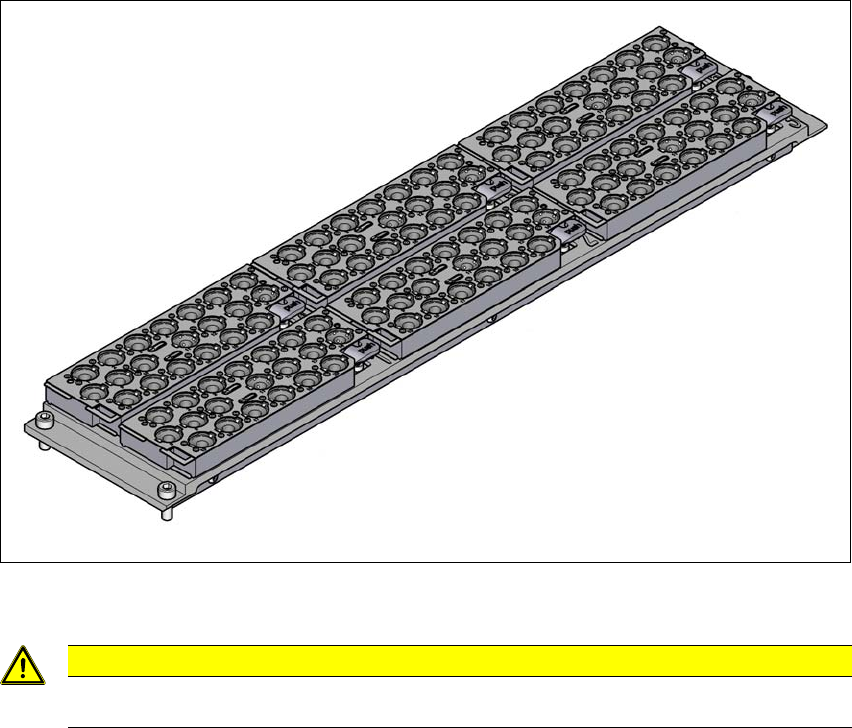

그림 6.1 - 1 매거진이 6 개인 SIPLACE SpeedStar C&P20 P / C&P20 P2 용 노즐 체인저
6
주의
6
SpeedStar 와 함께만 노즐 체인저를 사용하십시오 .
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
285
6.1.1.2 매거진이 4 개인 C&P20 P / C&P20 P2 용 노즐 체인저
품목 번호 03103649-xx 노즐 체인저 기본 어셈블리 CP/ 정식 - 약식
품목 번호 03101503-xx 노즐 매거진 60xx/40xx( 수납고 20 개 )
6

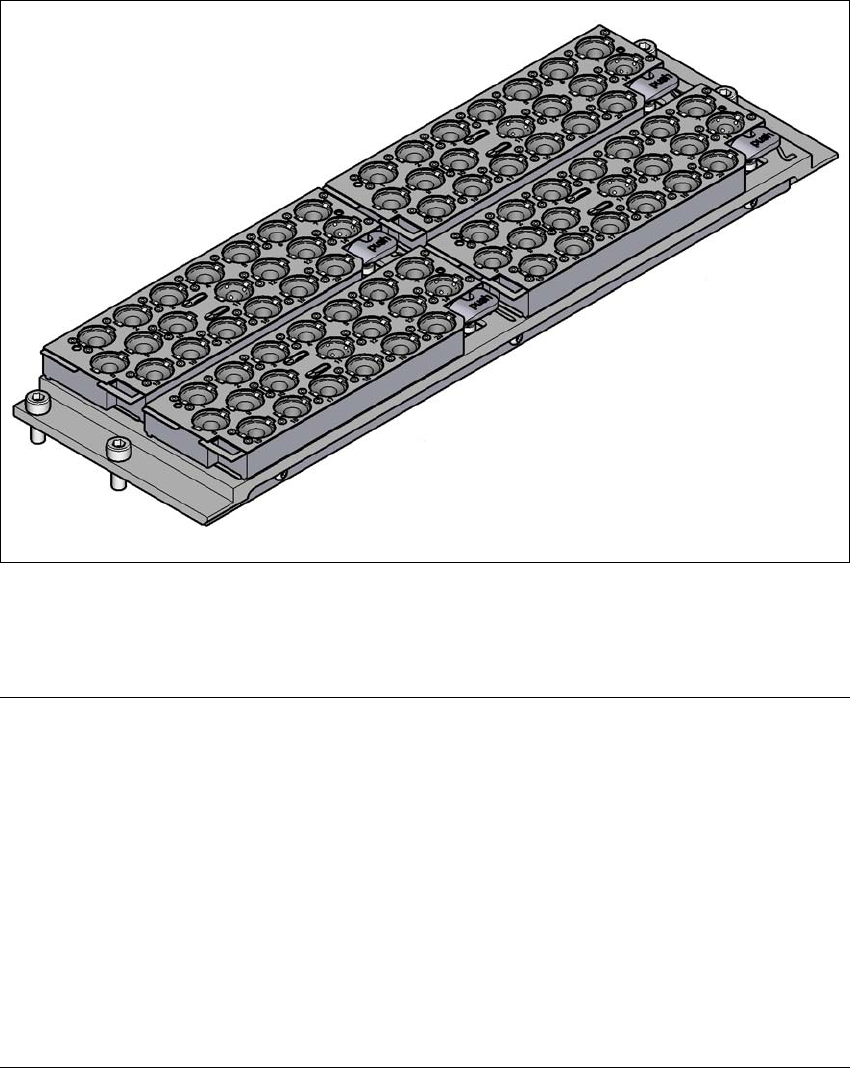

그림 6.1 - 2 매거진이 4 개인 SIPLACE SpeedStar C&P20 P / C&P20 P2 용 노즐 체인저
6.1.1.3 기술 데이터
6
SIPLACE SpeedStar(C&P20 P / C&P20 P2) 용 노즐 체인저
매거진 개수
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a 노즐 체인저의 전체 매거진을 구성해야 합니다 .
6
4
노즐 홀더 개수
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
표준 구성
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 매거진 , 120 노즐 수납고 장착
4 매거진 , 80 노즐 수납고 장착
옵션 : "2 열 " 노즐 체인저 4 매거진 , 80 노즐 수납고 장착
노즐 유형 60xx/40xx
