6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S 6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 292 6.1.2.4 28xx 노즐용 노즐 매거진 6 그림 6.1 - 9 28xx 노즐용 노즐 매거진 (1) 최대 노즐 길 이 12.5 m m 의 28xx 노 즐용 5 수납고 ( 수납고 번호 1, 5, 6, 8 및 9) (2) 최대 노즐 길 이 16.…
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
291
6.1.2.3 20xx 노즐용 노즐 매거진 ( 수납고 20 개 )
6

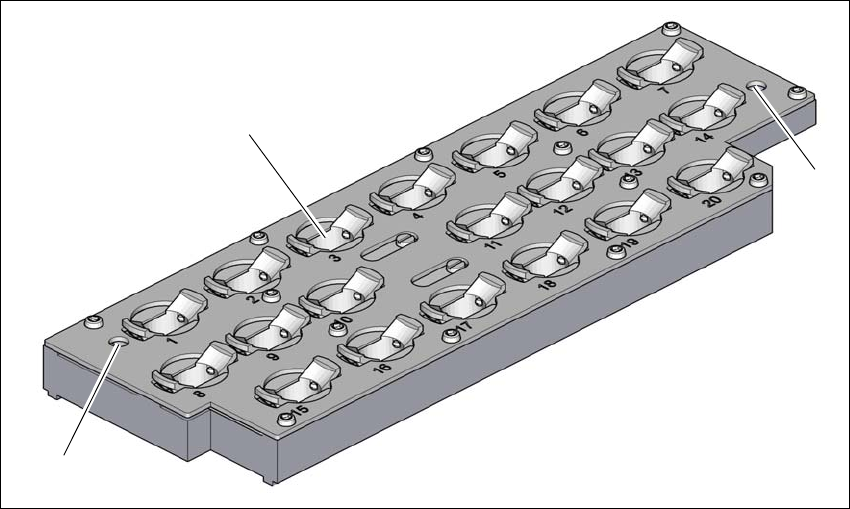

그림 6.1 - 8 20xx 노즐용 노즐 매거진 ( 수납고 20 개 ) - 잠금 플레이트 열음
(1) 20xx 노즐용 수납고 20 개
(2) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
(2)
(1)
(2)
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
292
6.1.2.4 28xx 노즐용 노즐 매거진
6

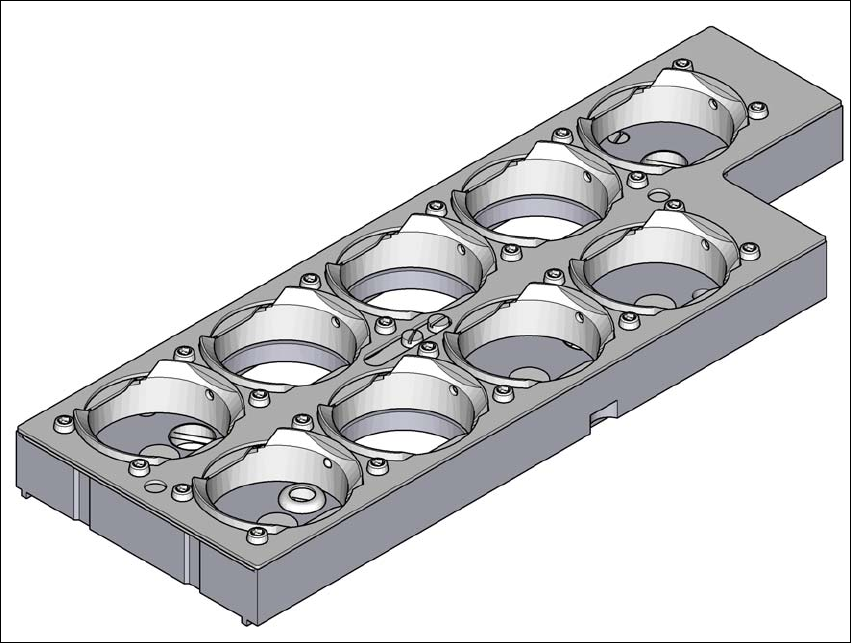

그림 6.1 - 9 28xx 노즐용 노즐 매거진
(1) 최대 노즐 길이 12.5 mm 의 28xx 노즐용 5 수납고
( 수납고 번호 1, 5, 6, 8 및 9)
(2) 최대 노즐 길이 16.5 mm 의 28xx 노즐용 4 수납고
( 수납고 번호 2, 3, 4 및 7)
(3) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
293
6.1.2.5 기술 데이터
6
6
SIPLACE MultiStar CPP 용 노즐 체인저
매거진 개수
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
노즐 수납고 개수
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
표준 구성
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 x 20xx 노즐 수납고
매거진 1 개 , 9 x 28xx 노즐 수납고 장착
60 x 20xx 노즐 수납고
매거진 1 개 , 9 x 28xx 노즐 수납고 장착
옵션 : "2 열 " 노즐 체인저 매거진 4 개 , 80 x 노즐 수납고 장착
노즐 유형 40xx, 11xx, 12xx
20xx, 28xx
*)a 노즐 체인저의 전체 매거진을 구성해야 합니다 .
*)b MTC/WPC 와 관련 로케이션 2 로 제한됨
