6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
292
6.1.2.4 28xx 노즐용 노즐 매거진
6
그림 6.1 - 9 28xx 노즐용 노즐 매거진
(1) 최대 노즐 길이 12.5 mm 의 28xx 노즐용 5 수납고
( 수납고 번호 1, 5, 6, 8 및 9)
(2) 최대 노즐 길이 16.5 mm 의 28xx 노즐용 4 수납고
( 수납고 번호 2, 3, 4 및 7)
(3) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
293
6.1.2.5 기술 데이터
6
6
SIPLACE MultiStar CPP 용 노즐 체인저
매거진 개수
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
노즐 수납고 개수
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
표준 구성
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 x 20xx 노즐 수납고
매거진 1 개 , 9 x 28xx 노즐 수납고 장착
60 x 20xx 노즐 수납고
매거진 1 개 , 9 x 28xx 노즐 수납고 장착
옵션 : "2 열 " 노즐 체인저 매거진 4 개 , 80 x 노즐 수납고 장착
노즐 유형 40xx, 11xx, 12xx
20xx, 28xx
*)a 노즐 체인저의 전체 매거진을 구성해야 합니다 .
*)b MTC/WPC 와 관련 로케이션 2 로 제한됨
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
294
6.1.2.6 구성 예 : SIPLACE X4i S CPP
로케이션 1, 2, 3 및 4 는 각각 CPP 헤드용 노즐 체인저를 하나씩 수용할 수 있습니다 ( 항목 1, 그림
6.1 - 10
(294 페이지 ) 참조 ).
6

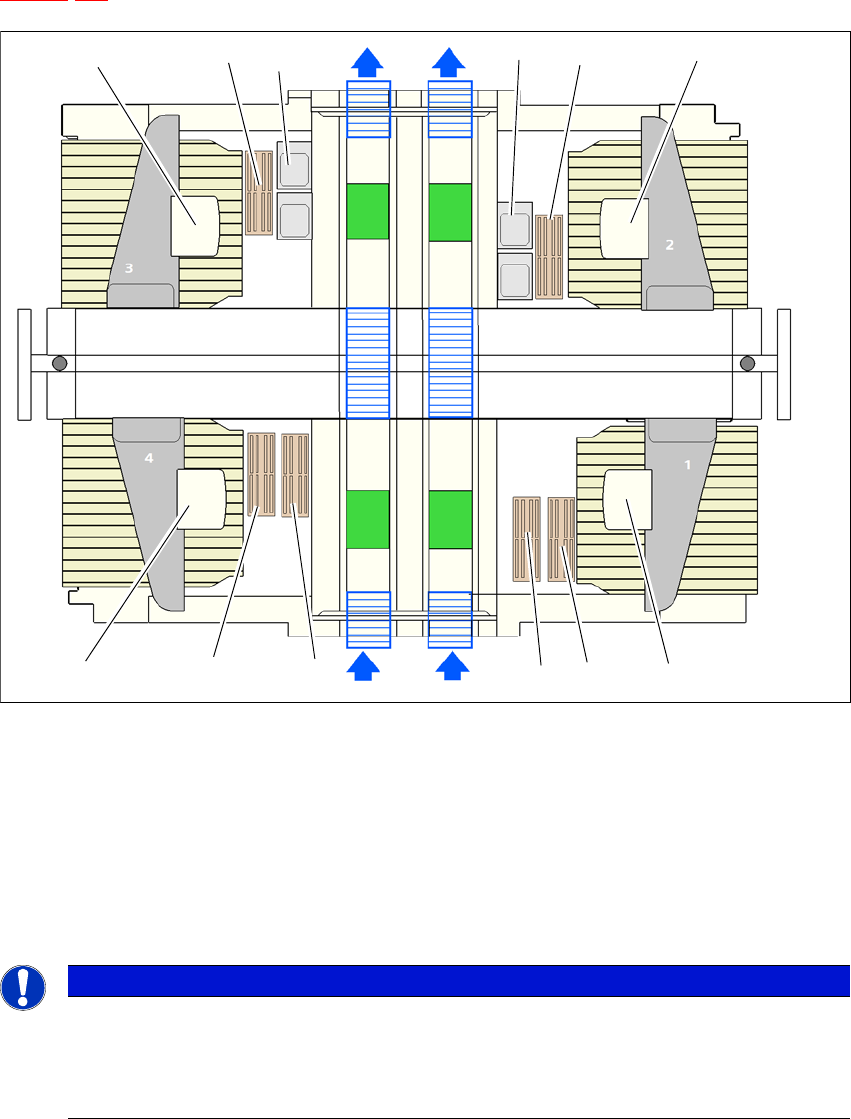

그림 6.1 - 10 SIPLACE MultiStar CPP 실장기용 노즐 체인저의 위치 - 구성 예
(SIPLACE X4i S)
6
6
(1) 노즐 체인저
(2) SIPLACE MultiStar CPP
(3) 고정식 카메라
(4) 2 열 노즐 체인저 ( 선택 사양 )
참고
매거진이 없을 경우 실장기 작동 중단
매거진이 없거나 매거진의 위치가 올바르지 않은 경우 , 안전 회로가 실장기를 중지시킬
것입니다 .
매거진의 모든 장소를 사용하십시오 .
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
