6.1.2.8 SIPLACE MultiStar CPP 용 "2 열 " 노즐 체인저
"2 열용 노즐 체인저 " 옵션으로 SIPLACE MultiStar CPP 용 노즐 체인저의 추가 행을 구성할 수
있습니다 .
개조 패키지에는 노즐 체인저와 조립 키트가 들어 있습니다 .
6.1.3 C&P20 P / C&P20 P2 / CPP 용 노즐 체인저의 조립
노즐 체인저는 COT 인서트에 장착되어 있습니다 .
슬로핑 면이 COT 인서트를 향하도록 노즐 체인저를 배열하십시오 .
6
6.1.3.1 작동에 관한 참고 사항
어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을
붙이십시오 .
6
잠금 플레이트를 열고 노즐 홀더에 노즐을 위치시킵니다 .
잠금 플레이트를 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
6
6
노즐 체인저를 프로그래밍하는 방법은 SIPLACE Pro 사용 설명서에 기술되어 있습니다 .
경고
혼합된 컴포넌트와 헤드의 충돌 위험 !
혼합된 컴포넌트와 헤드가 충돌할 수 있습니다 .
개별 실장 헤드를 위한 노즐 매거진과 함께 각 실장 헤드와 관련된 노즐 체인저만
설치하십시오 .
참고
6
실장기 외부의 매거진을 보충하고 , 항상 전체 매거진을 교체해야 합니다 .
주의
매거진 채우기 !
매거진을 채우기 전 Collect&Place 헤드에 있는 모든 노즐이 자신의 매거진으로
되돌아 갔는지 확인하십시오 .
참고
끼임 위험 !
컴포넌트가 매거진으로 떨어지면 잠금판이 끼일 위험이 있습니다 .
컴포넌트가 매거진에 떨어지지 않도록 하십시오 .
그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
297
6.1.3.2 매거진 변경
레버 ( 항목 1, 그림 6.1 - 12(298 페이지 )) 을 눌러 , 매거진이 스냅 집게의 볼에서 풀려나도록
하십시오 ( 항목 5, 그림 6.1 - 12
(298 페이지 ) 참조 ). 매거진을 바닥에서 들어냅니다 .
6
경고
돌출한 레버와 헤드의 충돌 위험 !
매거진 위로 튀어나온 레버 ( 항목 1, 그림 6.1 - 12
) 는 헤드와 충돌할 수 있습니다 .
그러므로 매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
298
6

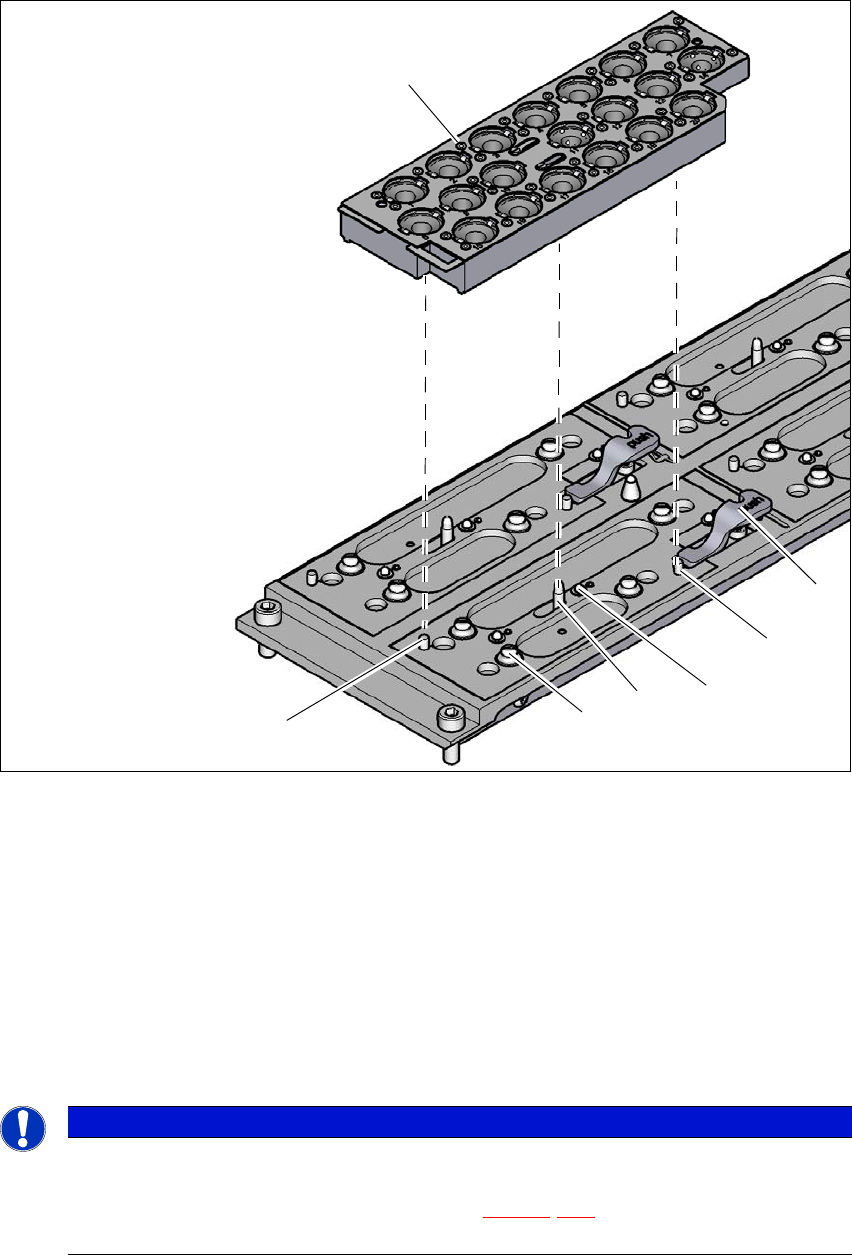

그림 6.1 - 12 C&P/CPP 용 노즐 체인저 - 매거진의 교체
(1) 매거진을 올리는 레버
(2) 매거진 구멍에 끼우는 평행 핀
(3) 마이크로스위치를 트리거하기 위한 스프링 핀
(4) 잠금 플레이트를 움직이는 슬라이드 매커니즘 핀
(5) 스냅 집게 볼
(6) 매거진 슬럿에 끼우는 평행 핀
(7) “ 매거진 잠금 ” 위치에 있는 잠금 플레이트
6
참고
6
잠금 플레이트를 “ 매거진 잠금 ” 위치로 이동시킵니다 .
끼우기 전에 센터링 핀 ( 항목 2 및 6, 그림 6.1 - 12(298 페이지 )) 을 센터링 구멍과
슬럿으로 밀어 매거진을 정렬합니다 .
(1)
(2)
(3)
(4)
(5)
(6)
(7)
