스냅 집게 볼 ( 항목 5, 그림 6.1 - 12(298 페이지 ) 참조 ).
스냅 집게 볼이 모든 스냅 집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
6.1.3.3 위치 탐지
노즐 체인저의 각 매거진에는 위치를 결정하기 위한 기준점이 두 개씩 있습니다 .
6
그림 6.1 - 13 노즐 매거진 - 홀더 번호 지정 , 위치 및 각도 위치 결정을 위한 기준점
(1) " 매거진 열림 " 위치에 있는 잠금 플레이트
(2) 위치 확인용 기준점
(1)
(2)
(2)
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
300
6.1.4 SIPLACE TwinStar 노즐 체인저
품목 번호 03005191-xx 2 개 노즐용 매거진
품목 번호 03001807-xx 1 개 노즐용 매거진
6

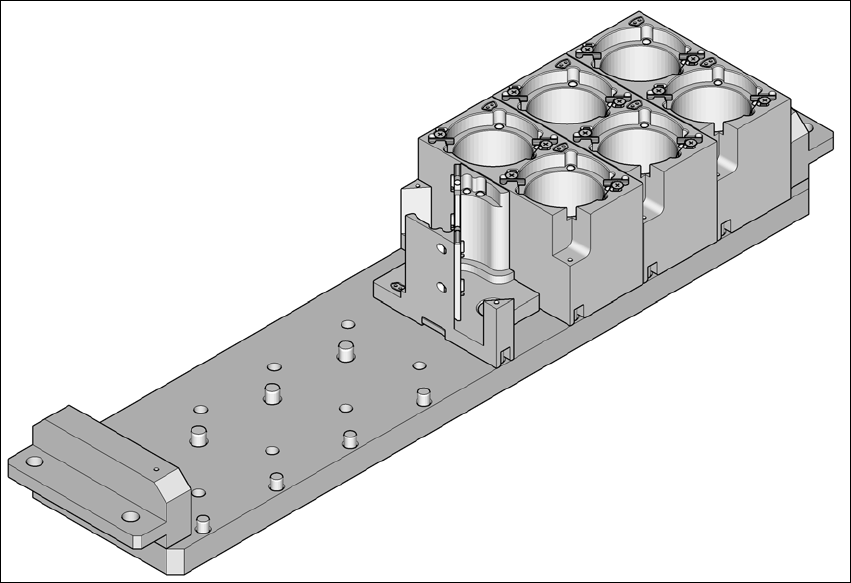

그림 6.1 - 14 SIPLACE TwinStar 용 노즐 체인저
6.1.4.1 설명
이 노즐 체인저는 노즐 매거진을 최대 12 개까지 수용할 수 있습니다 . 다음 2 가지 유형의 매거진을
사용할 수 있습니다 . 표준 매거진과 특수 노즐 또는 그리퍼용 매거진이 그것입니다 . 이 매거진은
공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 접시머리 나사 2 개로
고정합니다 .
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
301
6.1.4.2 기술 데이터
6
SIPLACE TwinStar 용 노즐 체인저
매거진 개수
로케이션 1 및 3 6
로케이션 2 및 4 6
최대 12 매거진 , 최대 24 노즐 수납고
최대 10 매거진 , 최대 20 노즐 수납고
노즐 홀더 개수 임의로 구성할 수 있음
표준 구성 3 매거진 , 각각 노즐 수납고 2 개 장착
1 매거진 , 노즐 수납고 1 개 장착
노즐 유형 4 xx( 어댑터 포함 )
5xx ( 표준형 )
9 xx( 어댑터 포함 )
특수 노즐 , 그리퍼
