사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.4 매트릭스 트레이 체인저 309 6.4.3.2 전기 정격 6 6.4.3.3 소음 방출 6 6.4.3.4 허용 환경 요인 6 6.4.4 MTC 의 설치에 관한 참고 사항 SIPLACE X2 S/X3 S/ X4 S 장비에서는 , 컴포넌트 트롤리 대 신 MTC 를 로케이…
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.4 매트릭스 트레이 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
308
6.4.3 기술 데이터
6.4.3.1 치수 , 무게 , 기타 데이터
6
타워 1(XL) 타워 2
치수
길이 x 폭
높이
1305mm x 600mm
PCB 컨베이어 높이가 900mm 인 경우 : 1560mm
PCB 컨베이어 높이가 930mm 인 경우 : 1590mm
PCB 컨베이어 높이가 950mm 인 경우 : 1610mm
무게 ( 기본 패키지 ) 약 500kg( 카세트 및 와플 팩 트레이 캐리어 포함 )
무게 ( 완전 구성 ) 약 534kg( 컴포넌트 포함 )
무게 ( 이동 하중 ) 약 80 kg 약 43.5 kg
카세트 크기 (L x W x H) 391.2mm x 305.6mm x
93.3mm
352.7mm x 154.8mm x
133.8mm
카세트 무게
( 완전 구성 )
( 와플 팩 트레이 캐리어 비포함 )
약 11 kg
약 1.7 kg
약 7.5 kg
약 1.35 kg
와플 팩 트레이 캐리어의 무게 850 g 150 g
와플 팩 트레이 캐리어의 치수 (L x W
x H) 368mm x 295.8mm x
11.1mm
371mm x 146mm x 10.1mm
카세트 간 거리 96 mm 135 mm
레벨 간 거리 12 mm 11.8 mm
수직 리프트
444 mm(1 ~ 30 번째 WTC
*a
)
511.2 mm(1 ~ 40 번째
WTC
a
)
이송 위치와 픽업 위치 간 수평
리프트 약 647 mm 약 638 mm
저장 용량 30 와플 팩 트레이 캐리어 XL,
60 JEDEC 또는
30 특수 매거진 포함
( 최대 크기 )
40 와플 팩 트레이 캐리어, 40
Jedec 와플 팩 트레이 포함
전환 시간 (5 레벨 이상 ) 약 2 s 약 1.5 s
최대 높이의 컴포넌트 및 와플 팩
트레이 , 허용 한계 포함
모든 레벨 점유
한 레벨 비어 있음
두 레벨 비어 있음
8.5 mm
19,5 mm
31,5 mm
8.5 mm
19,5 mm
-
*)a 와플 팩 트레이 캐리어
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.4 매트릭스 트레이 체인저
309
6.4.3.2 전기 정격
6
6.4.3.3 소음 방출
6
6.4.3.4 허용 환경 요인
6
6.4.4 MTC 의 설치에 관한 참고 사항
SIPLACE X2 S/X3 S/ X4 S 장비에서는 , 컴포넌트 트롤리 대신 MTC 를 로케이션 2 에 도킹할 수
있습니다 . 이를 위해 컴포넌트 트롤리용 COT 인서트는 MTC 용 도킹 장치로 대체됩니다 . 그밖에
다른 곳에서 이 MTC 를 사용하려면 빈 로케이션을 컴포넌트 트롤리로 다시 구성할 수 있습니다 .
6
공급 전압 3 x 200 V~ ± 5%, 50/60 Hz( 일본 )
3 x 208 V~ ± 5%, 50/60 Hz( 미국 )
3 x 400 V~ ± 5%, 50/60 Hz( 유럽 )
전체 전원 1.5kW
최대 소음 방출 74 dB(A)
실내 온도 15 °C ~ 35 °C
대기 습도 30% ~ - 75%( 실장기에 응결이 발생할 가능성을
방지하기 위해 평균적으로 45% 를 넘지 않음 )
참고
MTC 의 구성 옵션
– MTC 는 CPP 헤드와 함께 구성될 수 없습니다 .
– SIPLACE X2 S/X3 S/ X4 S 장비의 로케이션 2 에서만 MTC 를 구성할 수 있습니다 .
– SIPLACE X2 S / X3 S / X4 S 장비에는 서비스 플랩이 설치되어 있어야 합니다 .
“ 실장기에 장착된 보호 스위치의 위치 ”, 81 페이지 참조 .
– MTC 는 트윈 헤드와 타입 33, 25 또는 3D 공면 센서의 고정식 카메라로 구성될 수
있습니다 .
– 12 노즐 매거진만 MTC 구성에 사용될 수 있습니다 .
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.4 매트릭스 트레이 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
310
6.4.4.1 치수
6

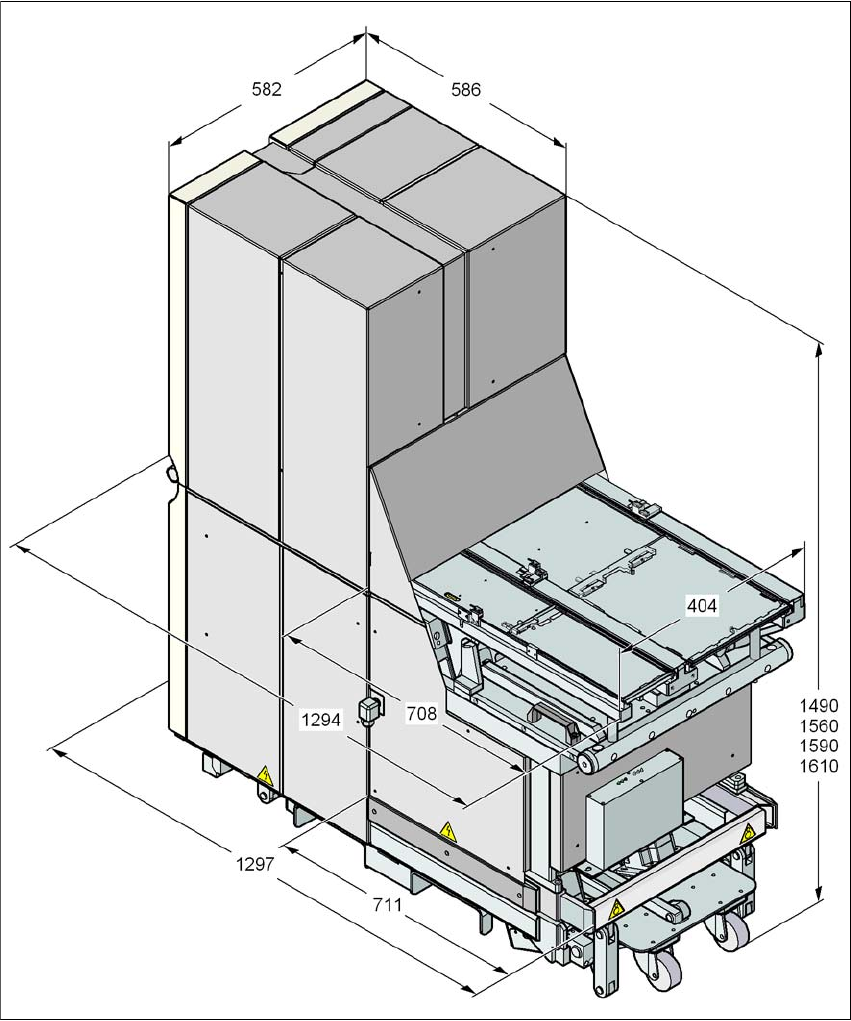

그림 6.4 - 1 매트릭스 트레이 체인저 , 치수 , 모든 데이터 단위는 밀리미터
