6.5.2 개요
WPC5 의 기능과 기술 데이터는 WPC6 와 대부분에서 동일합니다 . 하지만 WPC6 에는 논스톱
모듈이 설비되어 있습니다 .
품목 번호 00119827-xx WPC5
품목 번호 00119828-xx WPC6
6

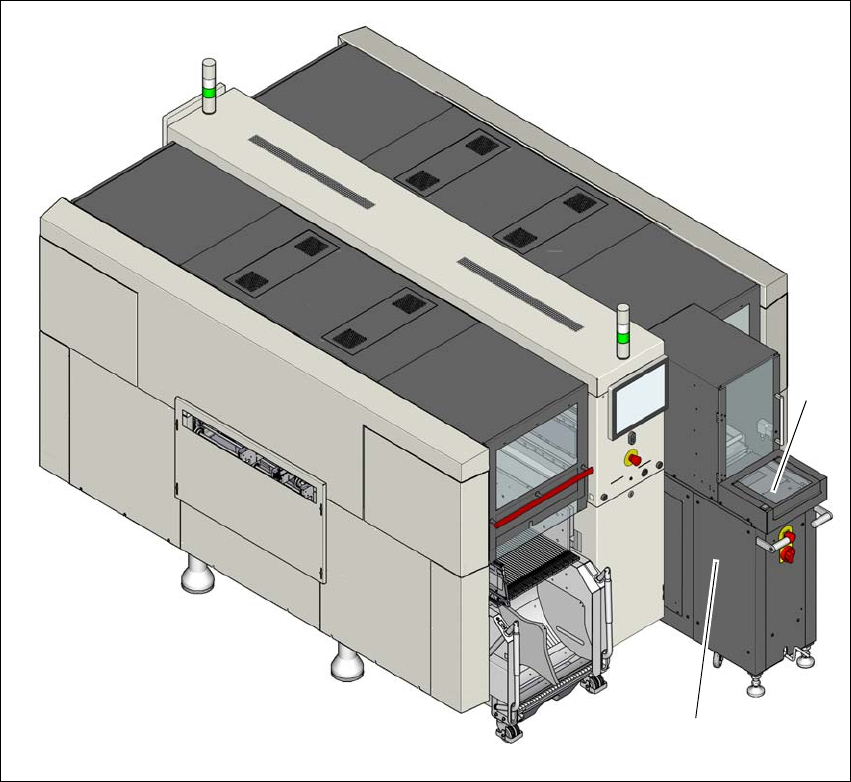

그림 6.5 - 1 SIPLACE X2 S / X3 S / X4 S 의 WPC6
(1) WPC6
(2) 논스톱 모듈 (WPC6 의 경우에만 )
(1)
(2)
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.5 와플 팩 체인저 (WPC5/WPC6)
315
6.5.3 안전 지침
6
6
6.5.4 작동에 관한 참고 사항
6
6.5.4.1 작동 , 유지보수 , 서비스
와플 팩 체인저의 작동 , 유지보수 및 서비스에 대한 자세한 정보는 와플 팩 체인저와 함께 제공된
매뉴얼을 참고하십시오 .
경고
부상 위험 !
실장기가 작동 중일 경우 와플 팩 체인저에서 부상을 입을 수 있습니다 .
장비가 작동하는 동안 매트릭스 트레이 체인저와 실장기 베이스 사이의 틈새에
접근하지 마십시오 .
경고
작동 요건 : 와플 팩 체인저를 실장기에 도킹하십시오 !
와플 팩 체인저가 실장기에 도킹되지 않은 경우 이 체인저를 작동시키면 안 됩니다 .
와플 팩 체인저가 실장기에 도킹된 경우에만 와플 팩 체인저용 제어 케이블을 연결
소켓에 연결 / 분리 하십시오 .
와플 팩 체인저가 실장기에 도킹되어 있는 경우에만 전원 케이블을 외부
전원장치에 ( 서 ) 연결 / 분리하십시오 .
참고
작동 순서에 유의하십시오 .
두 개의 와플 팩 체인저가 한 대의 실장기에 설치되어 있을 경우 켜는 순서에
유의하십시오 . 그렇지 않을 경우 오류가 발생할 수 있습니다 ( 예 : CAN 스위치 오류 ).
SIPLACE 실장기를 켜기 전에 항상 와플 팩 체인저를 먼저 켜십시오 .
오류가 발생한 경우, 와플 팩 체인저와 SIPLACE 실장기를 끈 후 다시 켜십시오. 이때
올바른 순서에 유의하십시오 . 필요한 대기 시간에 유의하십시오 .
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.5 와플 팩 체인저 (WPC5/WPC6) 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
316
6.5.5 기술 데이터
6.5.5.1 치수 , 무게
6
WPC5/WPC6 치수
길이 x 폭
높이
PCB 컨베이어 높이 900 mm
PCB 컨베이어 높이 930 mm
PCB 컨베이어 높이 950 mm
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
WPC5 무게
기본 구성 ( 카세트 및 와플 팩 트레이 캐리어 포함 )
전체 구성 (WPTC 및 카세트와 컴포넌트 포함 )
노즐당 약 270 kg
노즐당 약 320 kg
WPC6 무게
기본 구성 ( 카세트 및 와플 팩 트레이 캐리어 포함 )
전체 구성 (WPTC 및 카세트와 컴포넌트 포함 )
노즐당 약 280 kg
노즐당 약 330 kg
WPC5/WPC6 표면 하중 ≤ 25 N/cm²
와플 팩 트레이 캐리어의 무게 0.8 kg
와플 팩 트레이 캐리어의 치수 (LxWxH) 360 mm x 260 mm x 6 mm
와플 팩 트레이의 치수 (LxWxH) 347 mm x 235 mm x 15 mm
와플 팩 트레이의 높이 , 컴포넌트 포함
표준 ( 전체 레벨 점유 )
WPC5
WPC6
높은 컴포넌트 ( 레벨 생략 )
*a
WPC5
*b
WPC6
b
15 mm
15 mm
45 mm
45 mm
레벨 간 거리 17 mm(± 2 mm)
저장 용량 28 와플 팩 트레이 캐리어
와플 팩 트레이 캐리어 전환 시간
1 레벨 이상
10 레벨 이상
27 레벨 이상
1.9 s
2.3 s
2.8 s
*)a 연번 B3xxx(WPC5)/C3xxx(WPC6) 이상
*)b 45 mm, 피드 축별 ( 컴포넌트 높이 + 와플 팩 트레이 높이 ).
