사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.5 와플 팩 체인저 (WPC5/WPC6) 317 6.5.5.2 전기 정격 6 6.5.5.3 허용 환경 요인 6 공급 전압 3 x 200 V~ ± 5 %, 50/60 Hz( 일본 ) 3 x 208 V~ ± 5 %, 50/60 Hz( 미국 ) 3 x 230 V~ ± 5 …
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.5 와플 팩 체인저 (WPC5/WPC6) 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
316
6.5.5 기술 데이터
6.5.5.1 치수 , 무게
6
WPC5/WPC6 치수
길이 x 폭
높이
PCB 컨베이어 높이 900 mm
PCB 컨베이어 높이 930 mm
PCB 컨베이어 높이 950 mm
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
WPC5 무게
기본 구성 ( 카세트 및 와플 팩 트레이 캐리어 포함 )
전체 구성 (WPTC 및 카세트와 컴포넌트 포함 )
노즐당 약 270 kg
노즐당 약 320 kg
WPC6 무게
기본 구성 ( 카세트 및 와플 팩 트레이 캐리어 포함 )
전체 구성 (WPTC 및 카세트와 컴포넌트 포함 )
노즐당 약 280 kg
노즐당 약 330 kg
WPC5/WPC6 표면 하중 ≤ 25 N/cm²
와플 팩 트레이 캐리어의 무게 0.8 kg
와플 팩 트레이 캐리어의 치수 (LxWxH) 360 mm x 260 mm x 6 mm
와플 팩 트레이의 치수 (LxWxH) 347 mm x 235 mm x 15 mm
와플 팩 트레이의 높이 , 컴포넌트 포함
표준 ( 전체 레벨 점유 )
WPC5
WPC6
높은 컴포넌트 ( 레벨 생략 )
*a
WPC5
*b
WPC6
b
15 mm
15 mm
45 mm
45 mm
레벨 간 거리 17 mm(± 2 mm)
저장 용량 28 와플 팩 트레이 캐리어
와플 팩 트레이 캐리어 전환 시간
1 레벨 이상
10 레벨 이상
27 레벨 이상
1.9 s
2.3 s
2.8 s
*)a 연번 B3xxx(WPC5)/C3xxx(WPC6) 이상
*)b 45 mm, 피드 축별 ( 컴포넌트 높이 + 와플 팩 트레이 높이 ).
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.5 와플 팩 체인저 (WPC5/WPC6)
317
6.5.5.2 전기 정격
6
6.5.5.3 허용 환경 요인
6
공급 전압 3 x 200 V~ ± 5 %, 50/60 Hz( 일본 )
3 x 208 V~ ± 5 %, 50/60 Hz( 미국 )
3 x 230 V~ ± 5 %, 50/60 Hz
3 x 380 V~ ± 5 %, 50/60 Hz
3 x 400 V~ ± 5 %, 50/60 Hz( 유럽 )
3 x 415 V~ ± 5 %, 50/60 Hz
공칭 피상 전력
1.5 kVA
정격 유효 전력
1.0kW
실내 온도 15 °C ~ 35 °C
대기 습도 30 - 75%
(
실장기에 응결이 발생할 가능성을 방지하기 위해
평균적으로 45% 를 넘지 않음 )
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.5 와플 팩 체인저 (WPC5/WPC6) 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
318
6.5.6 WPC5/WPC6 작동 반경
6

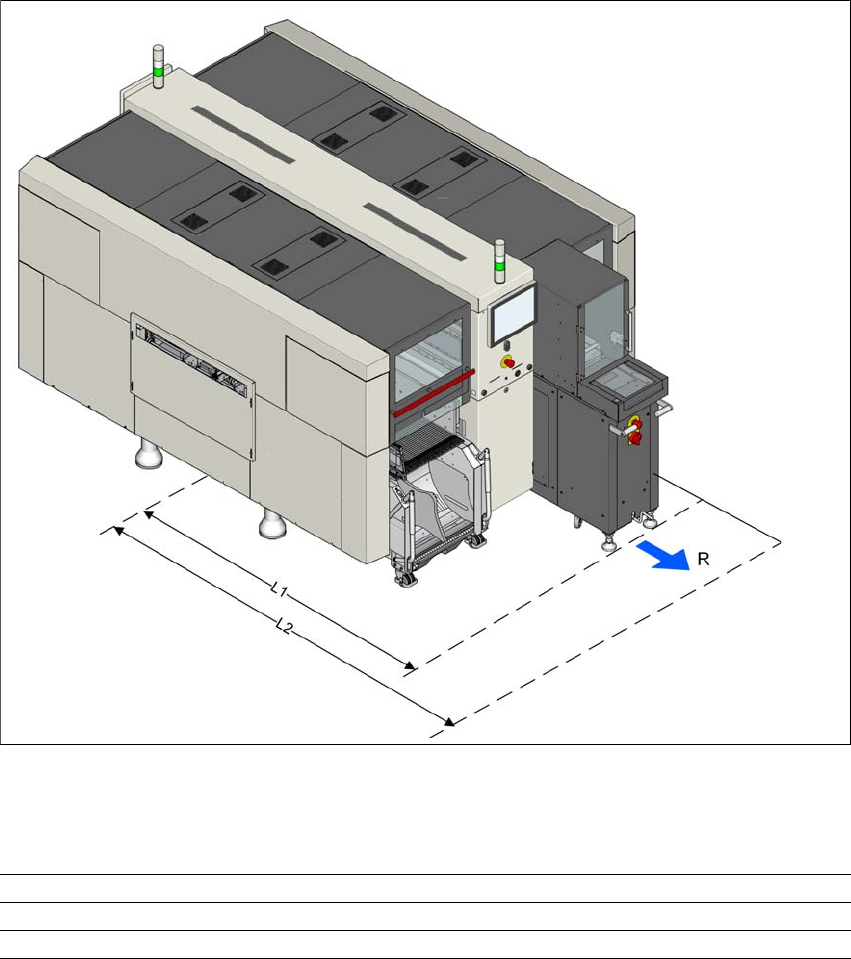

그림 6.5 - 2 SIPLACE X 시리즈 S WPC5/WPC6 의 작동 반경
WPC5/WPC6 의 작동 반경 R 은 다음과 같습니다 .
6
6.5.7 WPC5/WPC6 의 설치에 관한 참고 사항
WPC5/WPC6 은 로케이션 2 에 도킹할 수 있습니다 .
작동 반경 R 750 mm
거리 L1: 장비 중앙에서 MTC 의 바깥쪽 가장자리 까지 ( 핸들 ) 2100 mm
거리 L2: 장비 중앙에서 벽까지 2850 mm
