6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S 6.8 3D 공면 레이저 모듈 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 328 6.8.2 기술 데이터 6 컴포넌트 QFP, SO, BGA, Gullwing, 커넥터 정확도 *a ± 15 μm (3 σ ), ± 20 μm (4 σ ) 최대 컴포넌트 크기 5 0 x 50 m m² 최대 컴포넌트 높이 1 7 mm B…
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.8 3D 공면 레이저 모듈
327
6
6
6
6
경고
레이저 방사는 눈에 위험합니다
접근할 수 있는 레이저 방사는 사용자의 눈에 위험하며 , 경우에 따라 피부에도 위험할 수
있습니다 .
등급 3B 의 레이저 ( 보통의 출력 강도 ) 방사는 눈과 직접 접촉할 때와 거울에서 반사되어
눈과 접촉할 때도 위험합니다 . 이 레이저의 출력 레벨이 더 높을 때는 피부에서 손상을 줄
수 있습니다 .
레이저 광선을 직접 보지 않도록 하십시오 .
3D 공면 모듈은 적절히 사용할 때 ( 짧은 방사 기간 ) 접근할 수 있는 방사에 대한
레이저 등급 2 의 제한을 충족시키고 따라서 눈에 해롭지 않는 방식으로 실장기 내에
설치되어 고정되어 있습니다 .
경고
캡슐형 등급 2 레이저 장비
어떤 실장기가 고정형으로 설치되어 있는 경우, 그 실장기는 소위 말하는 "캡슐형" 등급 2
레이저 장치로 분류됩니다
3D 센서는 비상 OFF 회로 내에 통합되어 있습니다 .
비상 OFF 회로를 절대로 작동하지 못하게 하지 마십시오 !
3D 센서는 실장기 내부에서만 작동해야 합니다 !
경고
수리 및 서비스
수리 및 서비스가 필요하면 그 센서를 항상 ASM Assembly Systems GmbH & Co 로
보내십시오 . KG 의 등록상표입니다 .
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.8 3D 공면 레이저 모듈 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
328
6.8.2 기술 데이터
6
컴포넌트 QFP, SO, BGA, Gullwing, 커넥터
정확도
*a
± 15 μm (3σ), ± 20 μm (4σ)
최대 컴포넌트 크기 50 x 50 mm²
최대 컴포넌트 높이 17 mm
BGA 컴포넌트 모양
최소 볼 지름
최소 볼 피치
최소 볼 개수
400 μm
800 μm
6
Gullwing 컴포넌트 모양
최소 리드 폭
*b
최소 리드 피치
최소 리드 개수
300 μm
500 μm
5
최대 커넥터 크기 120 x 20 mm²
커넥터 (Gullwing)
최소 리드 폭
b
최소 리드 피치
최소 리드 개수
300 μm
500 μm
5
실장 헤드 타입 TwinHead, SIPLACE Multistar CPP
레이저 보호 등급
3D 공면 센서
실장기
3B
2
*)a 볼 / 리드 당
*)b 더 작은 리드 폭의 자세한 내용은 해당 지역 제품 관리자에게 문의하십시오 .
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.9 고정식 카메라
329
6.9 고정식 카메라
6.9.1 컴포넌트 카메라 , 고정형 P&P, 타입 25 GigE(FC 카메라 )
품목 번호 03105205-xx 고정형 디지털 컴포넌트 카메라 , 타입 25 GigE
6

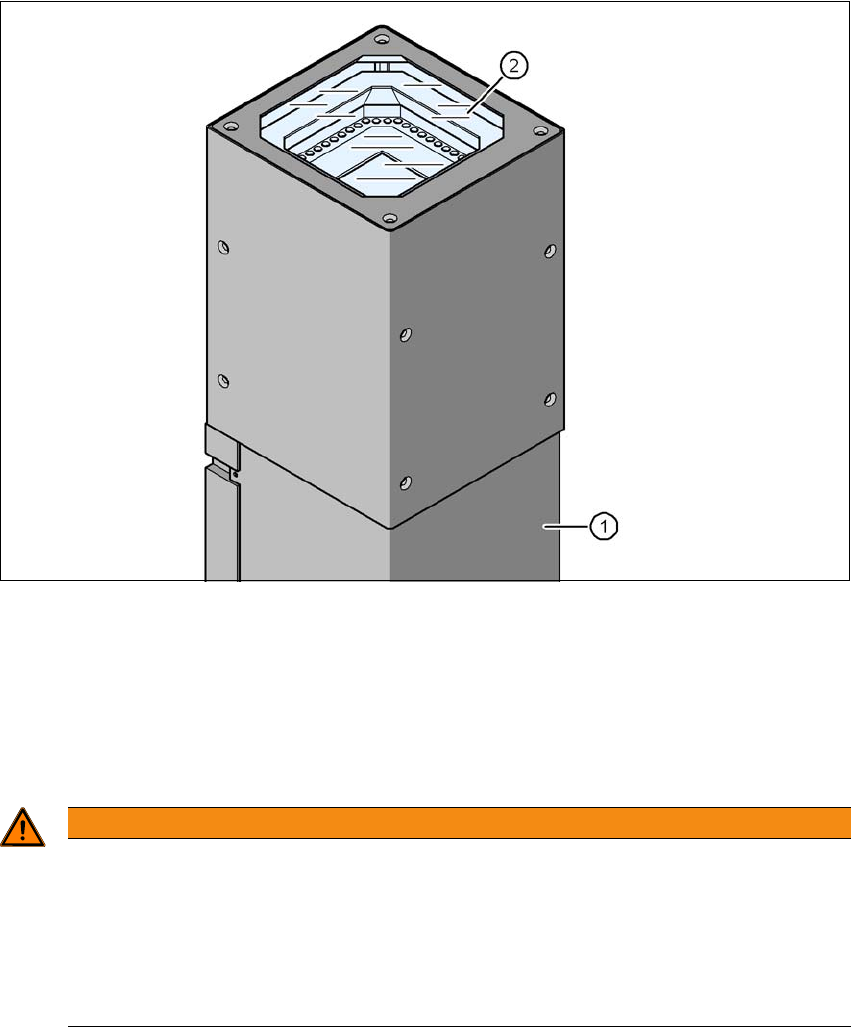

그림 6.9 - 1 컴포넌트 카메라 , 고정형 P&P, 타입 25 GigE(FC 카메라 )
(1) 카메라 및 카메라 앰프가 내장되어 있는 카메라 케이스
(2) 유리판 - 아래에 조명 및 렌즈 조절장치
6.9.1.1 안전 지침
6
경고
충돌 위험 !
실장 헤드를 TwinStar/VHF에서 SpeedStar로 교체할 경우 SpeedStar가 카메라 하우징과
충돌할 수 있습니다 .
TwinStar 용의 고정형 컴포넌트 카메라를 분해합니다 .
실장 헤드를 TwinStar 에서 SIPLACE MultiStar CPP 로 교체할 때 , 고정형 컴포넌트
카메라는 바닥 위치에 고정되어 있습니다 .
