6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S 6.9 고정식 카메라 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 330 6.9.1.2 기술 데이터 6 컴포넌트 치수 단일 컴포넌트 측정의 경우 0. 2 mm x 0.2 mm ~ 16 mm x 16 mm 컴포넌트 범위 0402 부터 SO, PLCC, QFP, 소켓 , 플러그 , BGA, 특수 부품 , 베어 다이 ,…
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.9 고정식 카메라
329
6.9 고정식 카메라
6.9.1 컴포넌트 카메라 , 고정형 P&P, 타입 25 GigE(FC 카메라 )
품목 번호 03105205-xx 고정형 디지털 컴포넌트 카메라 , 타입 25 GigE
6

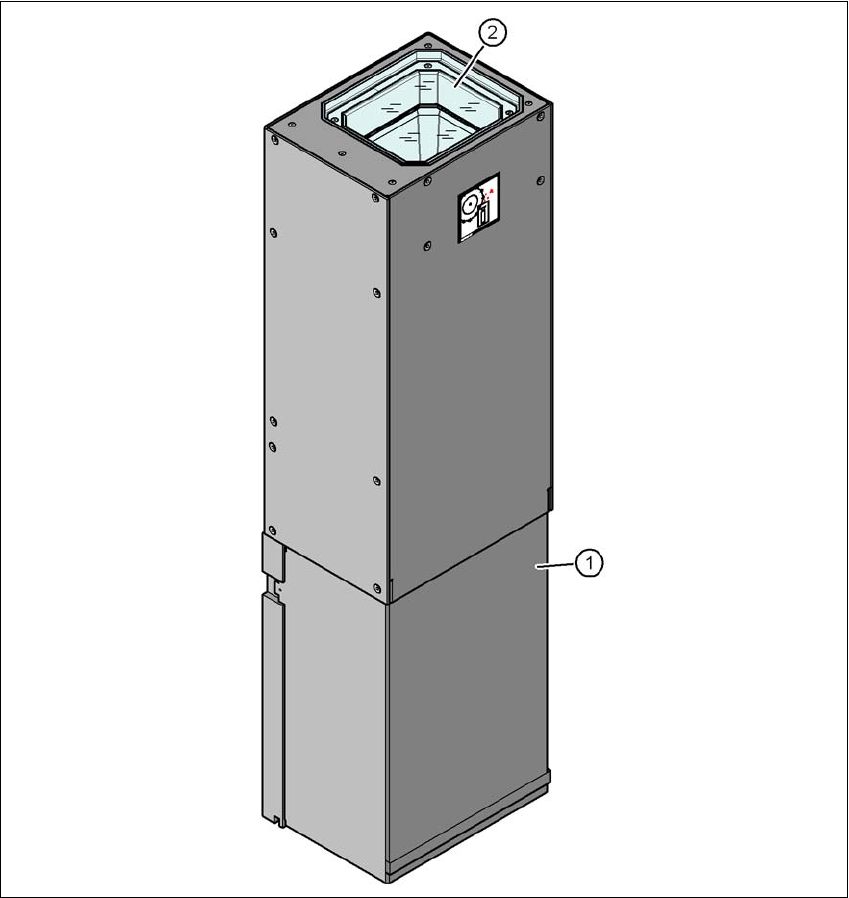

그림 6.9 - 1 컴포넌트 카메라 , 고정형 P&P, 타입 25 GigE(FC 카메라 )
(1) 카메라 및 카메라 앰프가 내장되어 있는 카메라 케이스
(2) 유리판 - 아래에 조명 및 렌즈 조절장치
6.9.1.1 안전 지침
6
경고
충돌 위험 !
실장 헤드를 TwinStar/VHF에서 SpeedStar로 교체할 경우 SpeedStar가 카메라 하우징과
충돌할 수 있습니다 .
TwinStar 용의 고정형 컴포넌트 카메라를 분해합니다 .
실장 헤드를 TwinStar 에서 SIPLACE MultiStar CPP 로 교체할 때 , 고정형 컴포넌트
카메라는 바닥 위치에 고정되어 있습니다 .
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.9 고정식 카메라 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
330
6.9.1.2 기술 데이터
6
컴포넌트 치수 단일 컴포넌트 측정의 경우 0.2 mm x 0.2 mm ~ 16 mm x 16 mm
컴포넌트 범위 0402 부터 SO, PLCC, QFP, 소켓 , 플러그 , BGA, 특수 부품 , 베어 다이 ,
플립칩 , 실드
최소 리드 피치 0.25 mm
최소 리드 폭 0.1 mm
최소 볼 피치 0.14 mm
최소 볼 지름 0.08 mm
시야 영역 19.4 mm x 19.4 mm
조광 타입 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.9 고정식 카메라
331
6.9.2 고정형 컴포넌트 카메라 P&P, 타입 33 GigE
품목 번호 03105198-xx CPP 헤드용 고정형 카메라 , 타입 33 GigE
6
그림 6.9 - 2 고정형 컴포넌트 카메라 P&P 의 디자인 , 타입 33 GigE
(1) 카메라 및 카메라 앰프가 내장되어 있는 카메라 케이스
(2) 유리판 - 아래에 조명 및 렌즈 조절장치
