사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.11 지지대 핀 333 6.11 지지대 핀 품목 번호 00119680-xx 지지대 핀 넓은 보드는 일정 조건 하에서 더 이상 원하는 정 확도로 컴포넌트를 실장할 수 없도록 실장 중에 편향되는 경향이 있습니다 . 심하게 굽 은 PCB 도 실장 정확도를 떨어뜨립니 다 .…
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.10 IPC-Hermes-9852 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
332
6.9.2.1 안전 지침
6
6.9.2.2 기술 데이터
6
6
6.10 IPC-Hermes-9852
IPC-HERMES-9852 는 SMT 라인용 통신 프로토콜이며 IPC SMEMA 인터페이스를 대체할 수
있습니다 . 이 프로토콜을 사용하면 IPC SMEMA 인터페이스를 이용한 이전의 전송보다 더 많은
정보를 전송할 수 있습니다 .
이러한 정보는 예를 들어 다음일 수 있습니다 :
– 독자적인 보드 ID
–바코드
– 컨베이어의 속도 ,
– 보드의 길이 및 폭
– 보드의 두께
– 운반 여유 공간의 높이
이러한 모든 정보를 중단되지 않고 라인 전체에 전송될 수 있습니다 .
더 상세한 설명에 대해서는 IPC-HERMES-9852 관리자 설명서 ( 품목 번호 [00198615-xx]) 를
참조하십시오 .
경고
충돌 위험 !
실장 헤드를 TwinStar/VHF에서 SpeedStar로 교체할 경우 SpeedStar가 카메라 하우징과
충돌할 수 있습니다 .
TwinStar 용의 고정형 컴포넌트 카메라를 분해합니다 .
실장 헤드를 TwinStar 에서 SIPLACE MultiStar CPP 로 교체할 때 , 고정형 컴포넌트
카메라는 바닥 위치에 고정되어 있습니다 .
컴포넌트 치수 0.5 mm x 0.5 mm ~ 55 mm x 45 mm
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 , BGA
최소 리드 피치 0.3 mm
최소 리드 폭 0.15 mm
최소 볼 피치 0.35 mm
최소 볼 지름 0.2 mm
시야 영역 65 mm x 50 mm
조광 타입 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.11 지지대 핀
333
6.11 지지대 핀
품목 번호 00119680-xx 지지대 핀
넓은 보드는 일정 조건 하에서 더 이상 원하는 정확도로 컴포넌트를 실장할 수 없도록 실장 중에
편향되는 경향이 있습니다 . 심하게 굽은 PCB 도 실장 정확도를 떨어뜨립니다 . 이 문제는 리프팅
테이블에 핀 지지대를 장착함으로써 손쉽게 해결할 수 있습니다 .
6

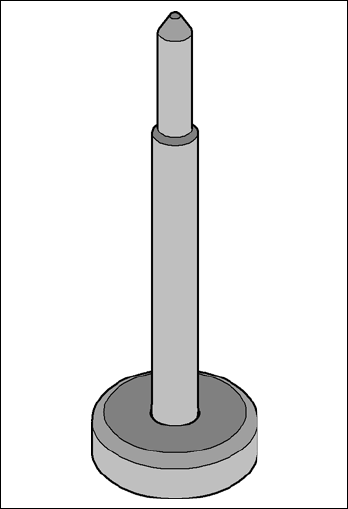

그림 6.11 - 1 지지대 핀
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.12 Smart Pin Support 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
334
6.12 Smart Pin Support
품목 번호 00119999-xx Smart Pin Support, X3 S
품목 번호 00119993-xx Smart Pin Support, X4 S
품목 번호 00119994-xx Smart Pin Support, X4i S
넓은 보드는 일정 조건 하에서 더 이상 원하는 정확도로 컴포넌트를 실장할 수 없도록 실장 중에
편향되는 경향이 있습니다 . 심하게 굽은 PCB 도 실장 정확도를 떨어뜨립니다 . 이 문제는 리프팅
테이블에 핀 지지대를 장착함으로써 손쉽게 해결할 수 있습니다 . 스마트 핀은 Smart Pin Support
옵션을 통해 리프팅 테이블에 자동으로 실장됩니다 . 그리퍼 장치를 사용하여 특수 매거진에서
지지대 핀을 픽업하고 정해진 위치에 실장합니다 .
6

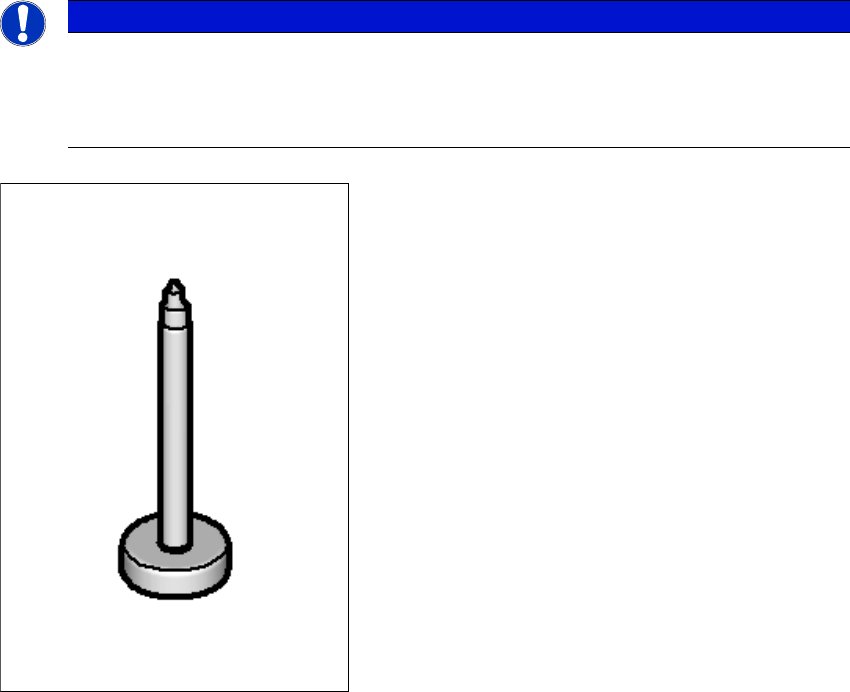

그림 6.12 - 1 지지대 핀
참고
위험 구역의 감소
선택 사양 Smart Pin Support 를 SIPLACE X3 S / X4 S 실장기에 맞추어 구성할 수
있습니다 . Smart Pin Support 옵션은 양쪽 실장 영역에서 갠트리 1 과 3 의 이동 범위를
각각의 경우에 36mm 줄입니다 .
