6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S 6.12 Smart Pin Support 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 336 6 그림 6.12 - 3 Smart Pin Supp ort - 매거진 타입 Q10 6 그림 6.12 - 4 Smart Pin Supp ort - 매거진 타입 W5
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.12 Smart Pin Support
335
6

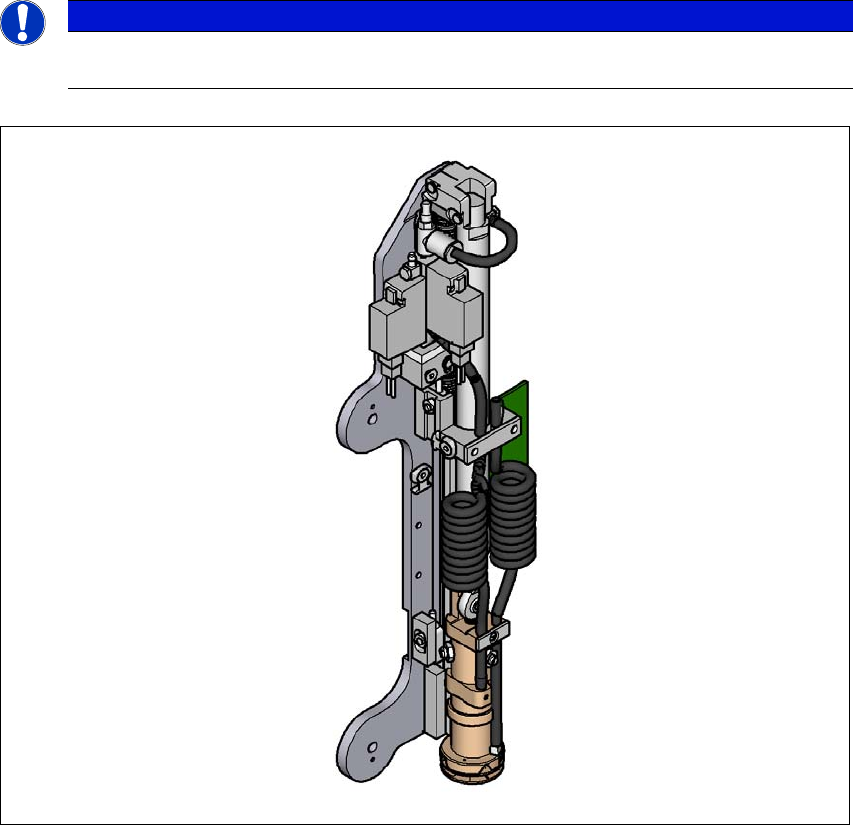

그림 6.12 - 2 Smart Pin Support 용 그리퍼 장치
그리피 장치는 갠트리에 장착됩니다 . 이 그리퍼 장치가 규정된 매거진에서 지지대 핀을 픽업하고
리프팅 테이블에 놓습니다 . 실장기의 지지대 핀 위치는 SIPLACE Pro 보드 에디터에서 각 보드
측면에 대해 지정될 수 있습니다 .
다양한 장비 구성에서 최대 10 개 지지대 핀의 자동 전환에 사용할 수 있는 두 개의 다른 매거진이
있습니다 . 이 매거진은 매거진 홀더에 고정되어 있으며 컴포넌트 트롤리 COT 주입부에 설치되어
있습니다 .
– Smart Pin Support - 매거진 타입 Q10 [ 품목 번호 00119997-xx]
– Smart Pin Support - 매거진 타입 W5[ 품목 번호 00119998-xx]
참고
자세한 설명에 대해서는 "Smart Pin Support 사용자 가이드"(독일어판+영어판 [품목 번호
00197001-xx] 을 참조하십시오 .
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.12 Smart Pin Support 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
336
6

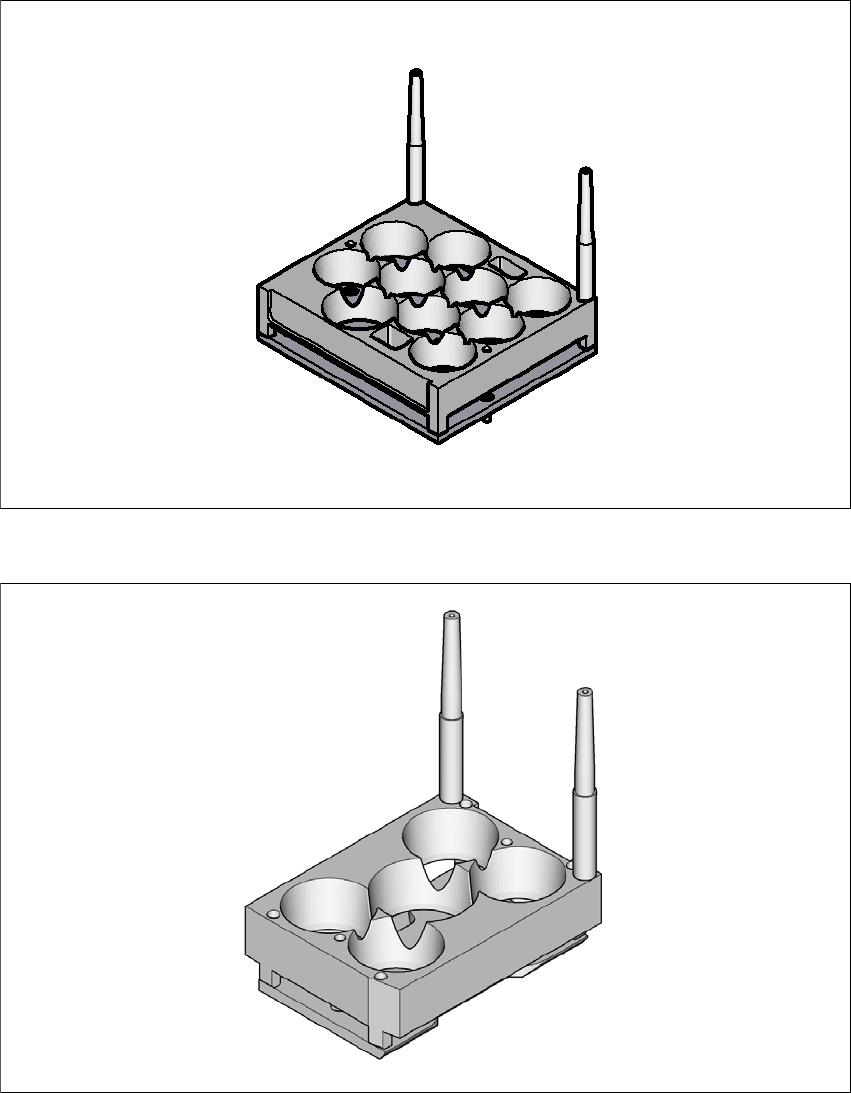

그림 6.12 - 3 Smart Pin Support - 매거진 타입 Q10
6
그림 6.12 - 4 Smart Pin Support - 매거진 타입 W5
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.13 긴 보드 옵션 (LBO)
337
6.13 긴 보드 옵션 (LBO)
품목 번호 519874-xx X 시리즈 S, LBO 라이선스
" 긴 보드 " 옵션을 사용하면 특정 보드 길이를 초과하는 보드를 실장할 수 있습니다 .
6
참고
이 옵션의 기능은 보드의 외형에 따라 다릅니다 .
