2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.2 경고 라벨 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
50
2.2.5 실장기에 부착되어 있는 경고 라벨 ( 중국용 라벨 )

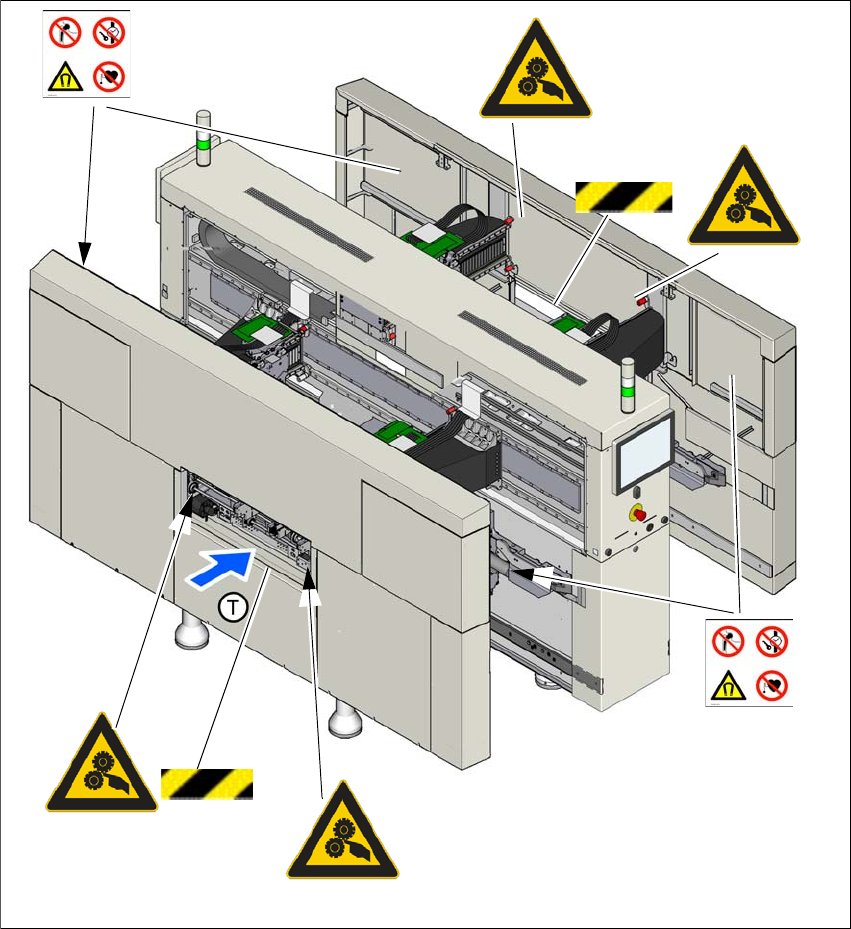

그림 2.2 - 6 실장기에 부착된 경고 라벨 ( 예시 : SIPLACE X4i S 도시 ) 중국용 라벨
품목 W 204-CN, 품목 번호 03149290-01
품목 W 006, 품목 번호 03155812-01
(1) 경고 표시
(T) 이동 방향
경고 라벨은 금속 커버 패널의 안쪽면에 부착되어 있습니다 .
1
1
W 006
W 006
W 204-CN
W 204-CN
W 204-CN
W 204-CN
사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.2 경고 라벨
51
2.2.6 경고 라벨 의미 및 설명 ( 중국용 라벨 )
다음의 중국용 라벨은 기본 라벨 ( 다른 국가용 라벨 ) 과 외양이 다릅니다 .
2.2.6.1 경고 라벨 W 209-CN
2
품목 W 209-CN, 그림 2.2 - 4(48 페이지 ) 및 그림 2.2 - 5(49 페이지 ), 품목 번호 03149080-01
( 실장기 한 대당 수량 : 2)
2.2.6.2 경고 라벨 W 204-CN
2
품목 W 204-CN, 그림 2.2 - 4(48 페이지 ), 2.2 - 5(49 페이지 ) 및 2.2 - 6(50 페이지 ), 품목 번호
03149290-01( 실장기 한 대당 수량 : 16)
2.2.6.3 레이저 텍스트 라벨이 있는 경고 라벨 W 004-CN
2
품목 W 004-CN, 그림 2.2 - 4(48 페이지 ), 품목 번호 03155348-01( 실장기 한 대당 수량 : 1)
레이저 텍스트 라벨 , 그림 2.2 - 4
(48 페이지 ), 품목 번호 03155432-01( 실장기 한 대당 수량 : 1)
2
2
2
2
2
2
비상 정지 버튼 위의 경고 라벨
2
2
2
손 부상 경고
여기에 손을 대면 팔이나 손에 부상을 입을 수 있습니다 .
실장기 작동 중에는 실장기 안에 손을 넣지 마십시오 .
인접한 실장기 안쪽으로 손을 넣지 마십시오 .
2
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.2 경고 라벨 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
52
2.2.7 테이프 커터에 부착된 경고 라벨 W 205
2
그림 2.2 - 7 테이프 커터 상단에 부착된 경고 라벨 W 205
품목 W 205, 품목 번호 03009344-01
2
2
경고
절단 위험 !
테이프 절단기에서 작업할 때 날카로운 날에 의해 야기된 절단 위험 !
테이프 절단기에서 작업할 때는 튼튼한 보호 장갑을 착용합니다 .
경고
부상 위험 !
테이프 절단기에서 작업을 할 때 압력이 가해진 압축공기 라인에서 야기된 부상 위험 .
테이프 커터에서 작업을 시작하기 전 실장기를 전원 공급장치 및 압축공기
공급장치와 분리합니다 .
그리고 작업 압력이 0 Mpa 로 떨어질 때까지 잠시 기다립니다 .
W 205
