사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.2 경고 라벨
61
2.2.14 TwinStar 의 IC 카메라에 부착된 " 헤드 충돌 " 라벨
" 헤드 충돌 " 라벨 , 그림 2.2 - 14, 품목 번호 03015392-02
( 실장기 한 대당 수량 : 최대 2)
2
그림 2.2 - 14 TwinStar 의 IC 카메라에 있는 " 헤드 충돌 " 라벨
(1) 카메라 하우징
(2) 유리판
(3) TwinStar 의 IC 카메라에 있는 " 헤드 충돌 " 라벨
경고 헤드 충돌 위험 2
실장 헤드를 TwinStar/VHF 에서 SpeedStar 로 교체할 경우
SpeedStar 가 카메라 하우징과 충돌할 수 있습니다 .
TwinStar 용의 타입 33(55 x 45) 및 타입 25(16 x 16) 고정형
컴포넌트 카메라를 분해합니다 .
(3)
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.2 경고 라벨 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
62
2.2.15 PCB 컨베이어에 있는 경고 라벨
2

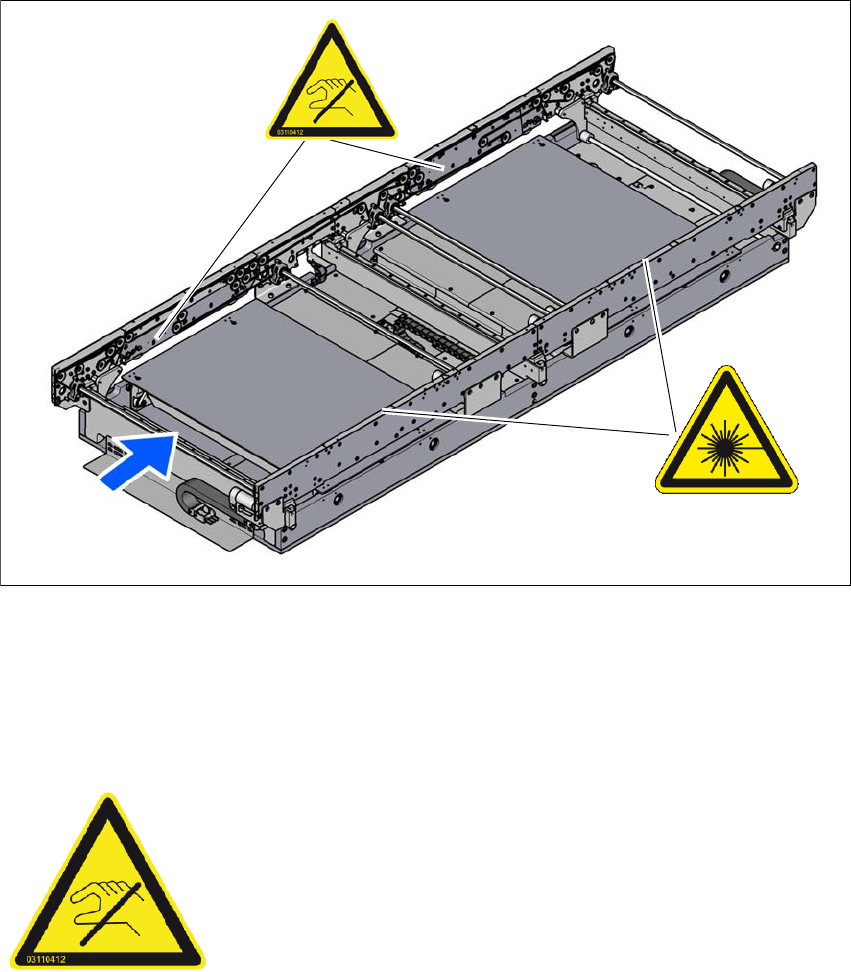

그림 2.2 - 15 보드 컨베이어에 부착된 경고 라벨 ( 단일 컨베이어의 예 )
(1) 경고 라벨 " 민감한 컨베이어 면 "
품목 W 004, 레이저 광배리어에 위치
2.2.15.1 고정판에 부착된 " 민감한 컨베이어 측면 " 경고 라벨
2
품목 번호 03110412-01( 수량 : 단일 컨베이어 2 대 , 이중 컨베이어 4 대 )
W 004
(1)
민감한 컨베이어 면 !
이 컨베이어 면은 매우 민감하여 작동하기 전에 제동 장치를
해제해야 합니다 .
제동 장치를 해제하지 않고 작동할 경우 컨베이어 면에 복구할 수
없는 손상이 발생합니다 .
