Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht
Ausgabe 05/99 ab Softwareversion SR.405.xx 17.2 Pipettenübersicht
17 - 23

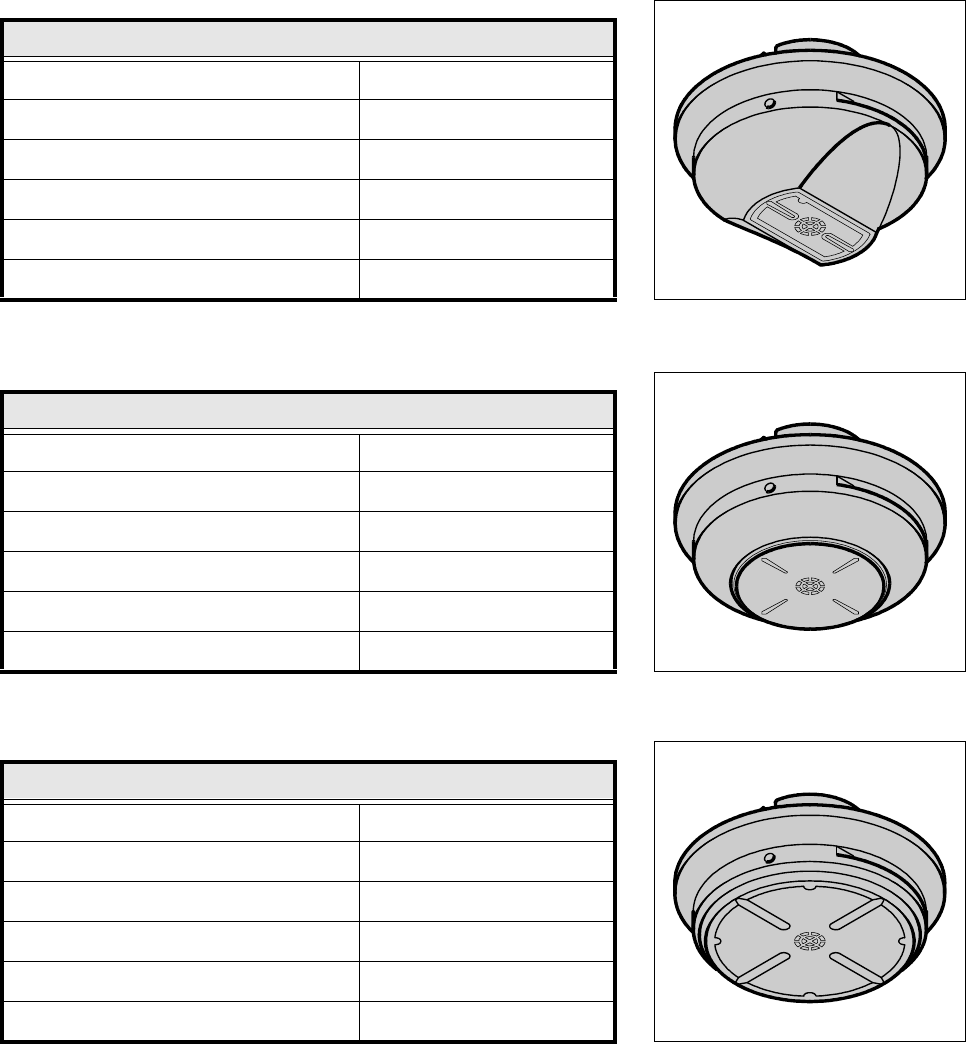

17.2.2 Pipettentypen des 6er Revolver- Bestückkopfes
Pipettentypen 714 - 724 und 751 - 756 (siehe Abschnitt 17.2.1)
Pipette Typ 817
Saugquerschnitt [mm²] 52,05
Höhe [mm] 12,5
Material Evoprene/Vectra C130
Bestückbare Bauelemente SOX 0,75 < H < 4,50
Farbkennzeichnung GELB/PINK
ab Artikelnummer 337584-02
Pipette Typ 820
Saugquerschnitt [mm²] 113,09
Höhe [mm] 10,5
Material Evoprene/Vectra C130
Bestückbare Bauelemente PLCC / 2,75 < H < 6,75
Farbkennzeichnung GELB/WEISS
ab Artikelnummer 00326123-02
Pipette Typ 821
Saugquerschnitt [mm²] 226,98
Höhe [mm] 9,25
Material Evoprene/Vectra C130
Bestückbare Bauelemente PLCC / 4,25 < H < 8,75
Farbkennzeichnung GELB/HELLGRÜN
ab Artikelnummer 00326124-02
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F5
17.2 Pipettenübersicht Ausgabe 05/99 ab Softwareversion SR.405.xx
17 - 24

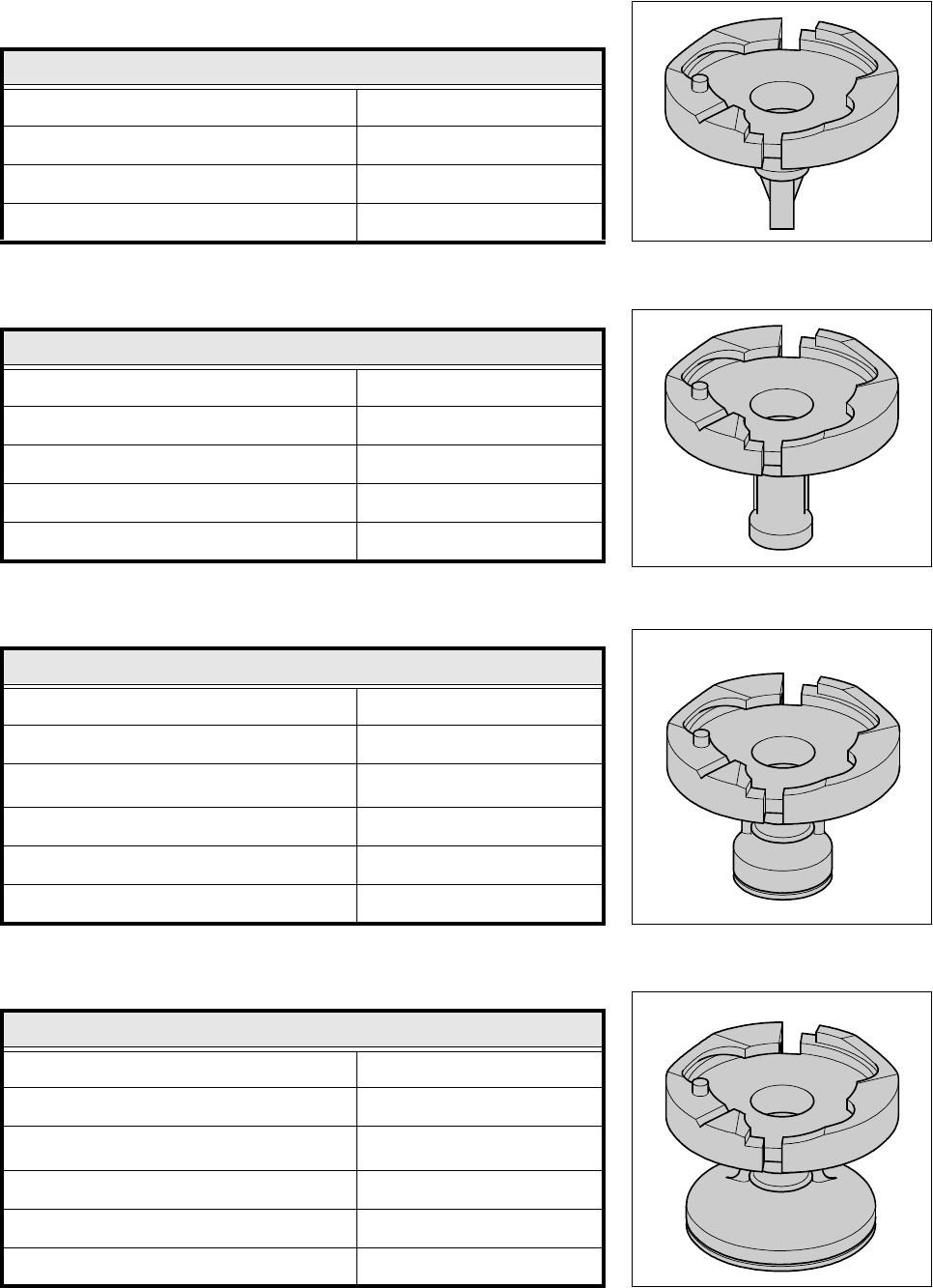

17.2.3 Pipettentypen des IC-Bestückkopfes
Pipette Typ 416
Außenkontur [mm] 3 x 6
Material Vectra A 700
Wirksame Ansaugfläche [mm²] 9,1
ab Artikelnummer 00322545-01
Pipette Typ 417
Außendurchmesser [mm] 8
Material Vectra A 700
Wirksame Ansaugfläche [mm²] 28,3
Wirksamer Ansaugdurchmesser [mm] 6
ab Artikelnummer 00322543-01
Pipette Typ 418
Außendurchmesser [mm] 12,5
Material Vectra A 700
Wirksame Ansaugfläche mm
2
78,5
Wirksamer Ansaugdurchmesser [mm] 10
ab Artikelnummer 00322544-01
Membrane zu Pipette 00307052-03
Pipette Typ 419
Außendurchmesser [mm] 24
Material Vectra A 700
Wirksame Ansaugfläche mm
2
363
Wirksamer Ansaugdurchmesser [mm] 21,5
ab Artikelnummer 00322546-01
Membrane zu Pipette 00310569-03
Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht
Ausgabe 05/99 ab Softwareversion SR.405.xx 17.2 Pipettenübersicht
17 - 25

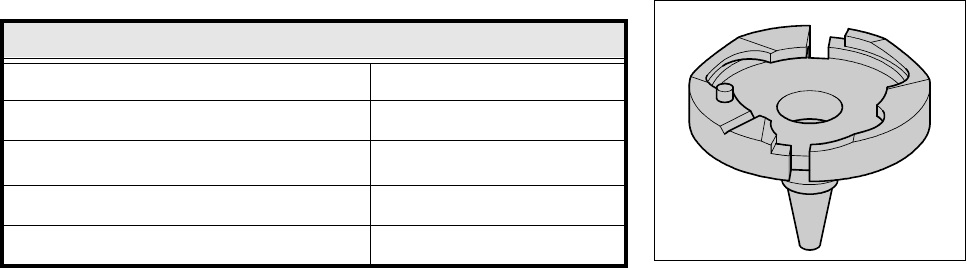

17.2.3.1 Sonderpipette Typ 412 zur Flip-Chip-Bestückung
r
Pipette Typ 412
Außendurchmesser [mm] 1,8
Material PEPT Ertalyte schwarz
Wirksame Ansaugfläche mm
2
0,8
Wirksamer Ansaugdurchmesser [mm] 1,0
ab Artikelnummer 00319910-01
