2 Einführung und Grundbegr iffe Betriebsanleitung SIPLACE 80S-20/F4/F5 2.3 Die Bedienoberfläche und Menüfunkti onen im Überblick Ausgabe 05/99 ab Softwareversion SR.405.xx 2 - 30
Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe
Ausgabe 05/99 ab Softwareversion SR.405.xx 2.3 Die Bedienoberfläche und Menüfunktionen im Überblick
2 - 29

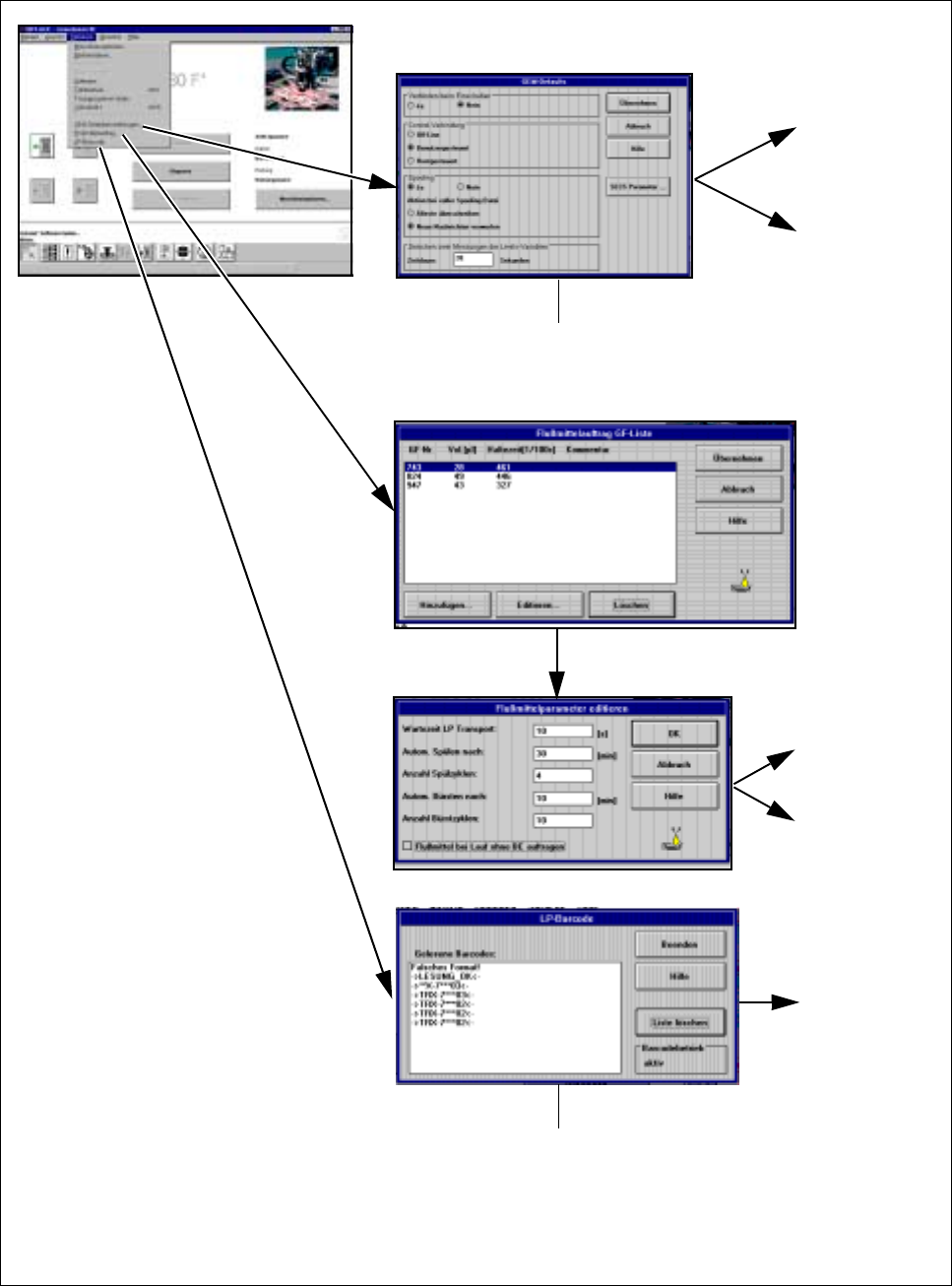

Flußplan Menü „Optionen“ - Teil 3
➩ Diese Einstellungen werden
bei der Option GEM
als Standard vorgegeben
Siehe
Kapitel 11.9
➩ Die gelesenen Barcodes
Fehllesungen usw. werden
angezeigt
Siehe
Abschnitt
2.4.4.11
Siehe
Abschnitt
2.4.4.9
Siehe
Abschnitt
2.4.4.10
Siehe
Kapitel 11.7
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F5
2.3 Die Bedienoberfläche und Menüfunktionen im Überblick Ausgabe 05/99 ab Softwareversion SR.405.xx
2 - 30
Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe
Ausgabe 05/99 ab Softwareversion SR.405.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 31
2.4 Kurzbeschreibung und Grundlagen der Bedien-
oberfläche
2.4.1 Die Grundansicht
Die Grundansicht zeigt dem Bediener Betriebszustände, zentrale Einstellungen und Optionen der Maschine.
Von der Grundansicht kann der Bediener die Grundfunktionen der Maschine steuern (siehe Abb. 2.4.1). Zen-
trale Einstellungen, Funktionen und Optionen können je nach Benutzerebene bearbeitet und ausgeführt wer-
den. Sie können aus jeder Ansicht in die Grundansicht zurückkehren.

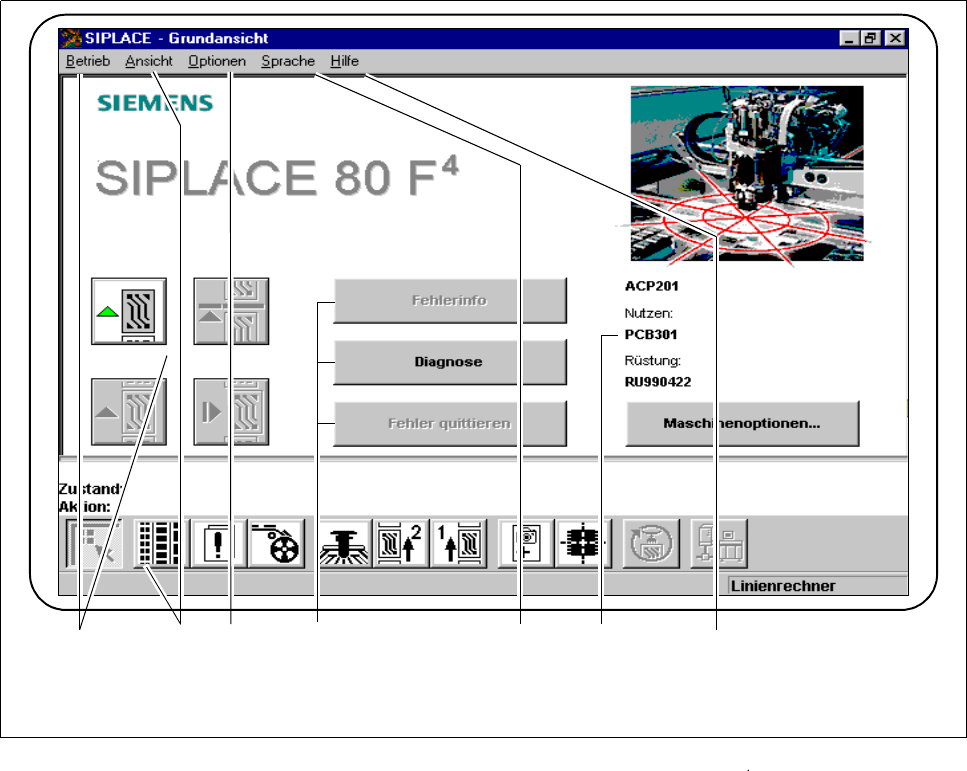

Abb. 2.4.1 Grundansicht
- Legende zu Abb. 2.4.1
1 Das Menü „Betrieb“ 2 Das Menü „Ansicht“ (mit Buttonleiste)
3 Das Menü „Optionen“ 4 Schaltflächen für Fehlerbehandlung und Diagnose
5 Das Menü „Sprache“ 6 Anzeigefeld
7 Das Menü „Hilfe“
1 3 2 5 4 6
7
