2 Einführung und Grundbegr iffe Betriebsanleitung SIPLACE 80S-20/F4/F5 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 05/99 ab Softwareversion SR.405.xx 2 - 46 2.4.4. 6 T aktbetrieb Wollen Sie zur Fehl …
Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe
Ausgabe 05/99 ab Softwareversion SR.405.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 45
2.4.4.5 Software (Nur Servicetechniker)
GEFAHR
Diese Option darf nur von Servicetechnikern ausgeführt werden.

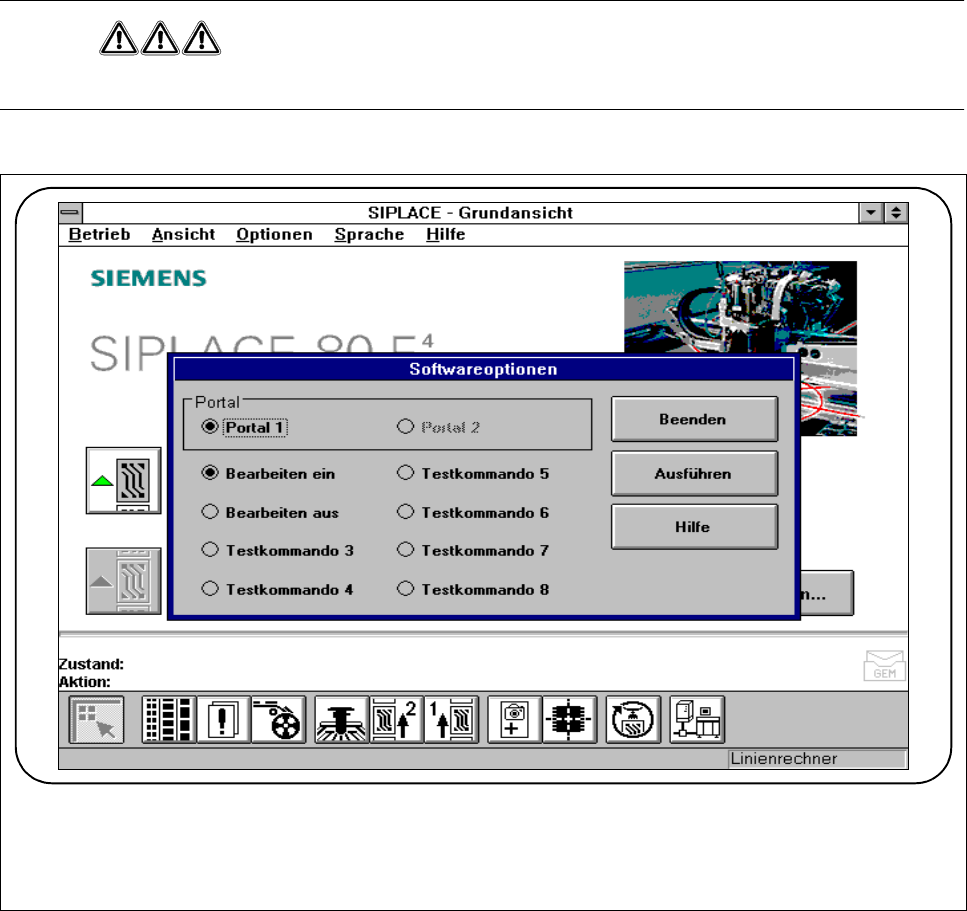

Abb. 2.4.9 Software
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F5
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 05/99 ab Softwareversion SR.405.xx
2 - 46
2.4.4.6 Taktbetrieb
Wollen Sie zur Fehlereingrenzung die Station im Taktbetrieb betreiben, steht Ihnen im Menü „Optionen“ die
Funktion „Taktbetrieb“ zur Verfügung“. Für jeden Schritt des Bestückablaufs müssen Sie die Starttaste am
Automaten betätigen.
Um das Menü Taktbetrieb des Stationsrechners zu öffnen, klicken Sie im Menü Optionen den Menüpunkt
Taktbetrieb.

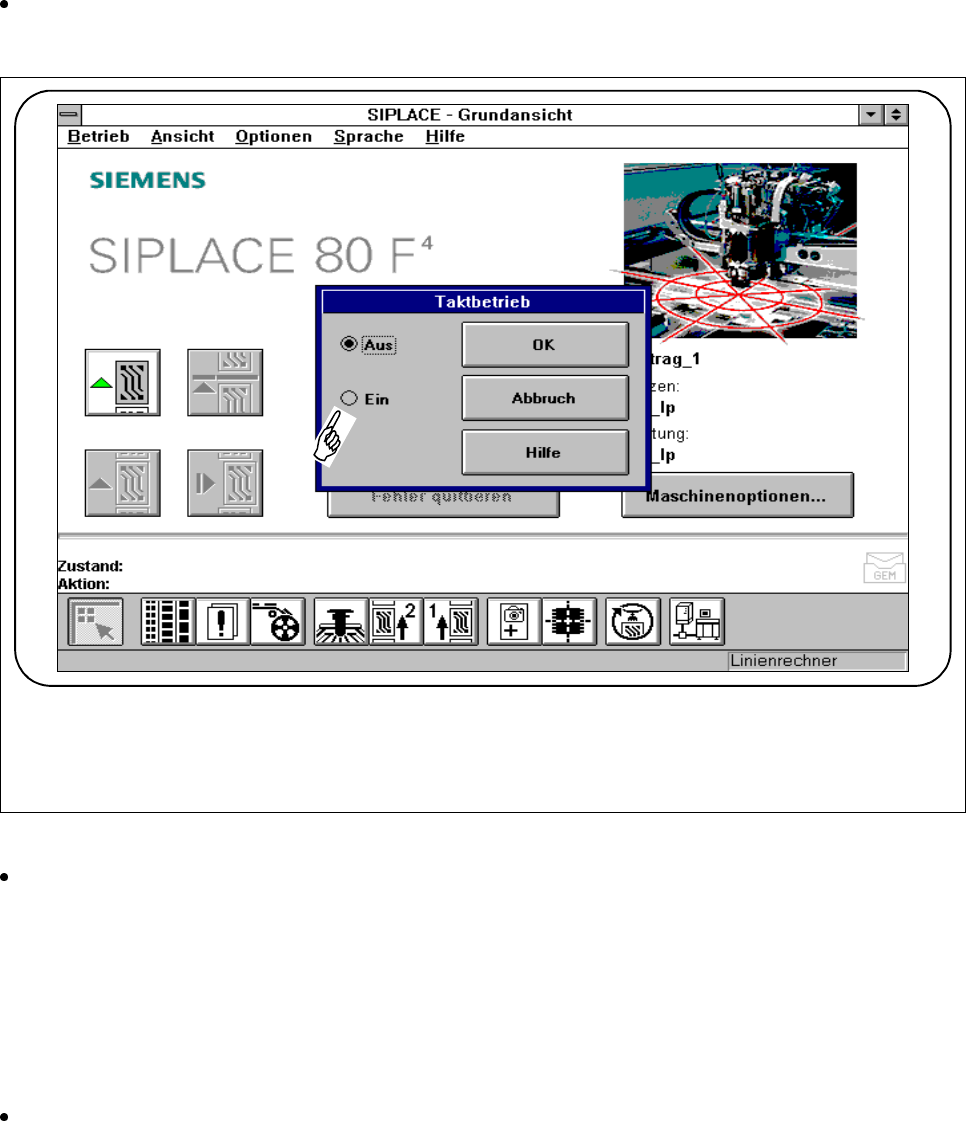

Abb. 2.4.10 Taktbetrieb
Um in den Taktbetrieb zu wechseln, klicken Sie auf „Ein“.
2.4.4.7 Tischprogramm laden (Einrichter)
Wurde der Maschinenfehler durch Programmverlust im BE-Tisch verursacht, steht Ihnen im Menü „Optionen“
die Funktion „Tischprogramm laden“ zur Verfügung. Sie können das Tischprogramm in den Speicher der
Tischprogrammsteuerung laden.
Um die Funktion Tischprogramm laden des Stationsrechners zu öffnen, klicken Sie im Menü Optionen
den Menüpunkt Tischprogramm laden.
Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe
Ausgabe 05/99 ab Softwareversion SR.405.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 47
HINWEIS
Diese Funktion kann relativ lange dauern.
2.4.4.8 Videobild
Für bestimmte Aktionen kann es nötig sein, das Kamerabild des MVS-Systems (Visionauswerteeinheit) wäh-
rend des Bestückens am Bildschirm des Stationsrechners einblenden zu lassen.
Um auf das Kamerabild des MVS-Systems (Visionauswerteeinheit) umzuschalten, klicken Sie im Menü
Optionen den Menüpunkt Videobild.

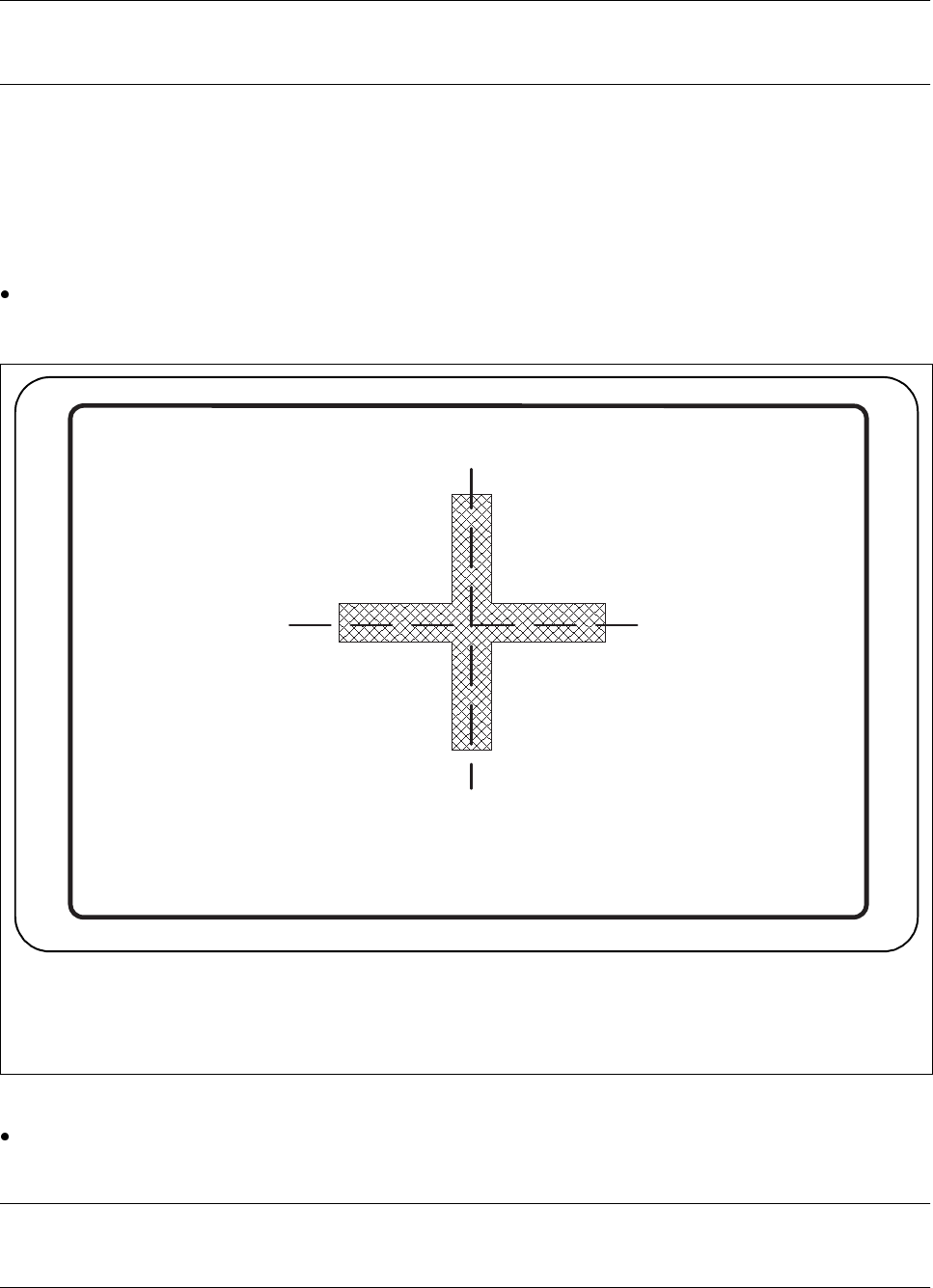

Abb. 2.4.11 Beispiel für Videobild
Videobilddarstellungen können Sie immer mit der ’ESC’-Taste verlassen. Danach erscheint wieder das
jeweilige Menüfenster der Bedienoberfläche.
HINWEIS
Der volle Leistungsumfang ist im Kapitel 5 dieser Betriebsanleitung beschrieben
