Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe
Ausgabe 05/99 ab Softwareversion SR.405.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 49
2.4.4.10 Flußmittelauftrag (Option)
Um Flußmittel zur Flip -Chip Bestückung auf eine Leiterplatte aufzubringen, müssen Prozeßdaten zum Flip-
Chip in eine Liste und allgemeine Parameter über den Flußmittelauftrag, am Stationsrechner eingetragen
werden.
Wählen Sie in der Menüzeile des Menüs Optionen das Untermenü Flußmittelauftrag
.

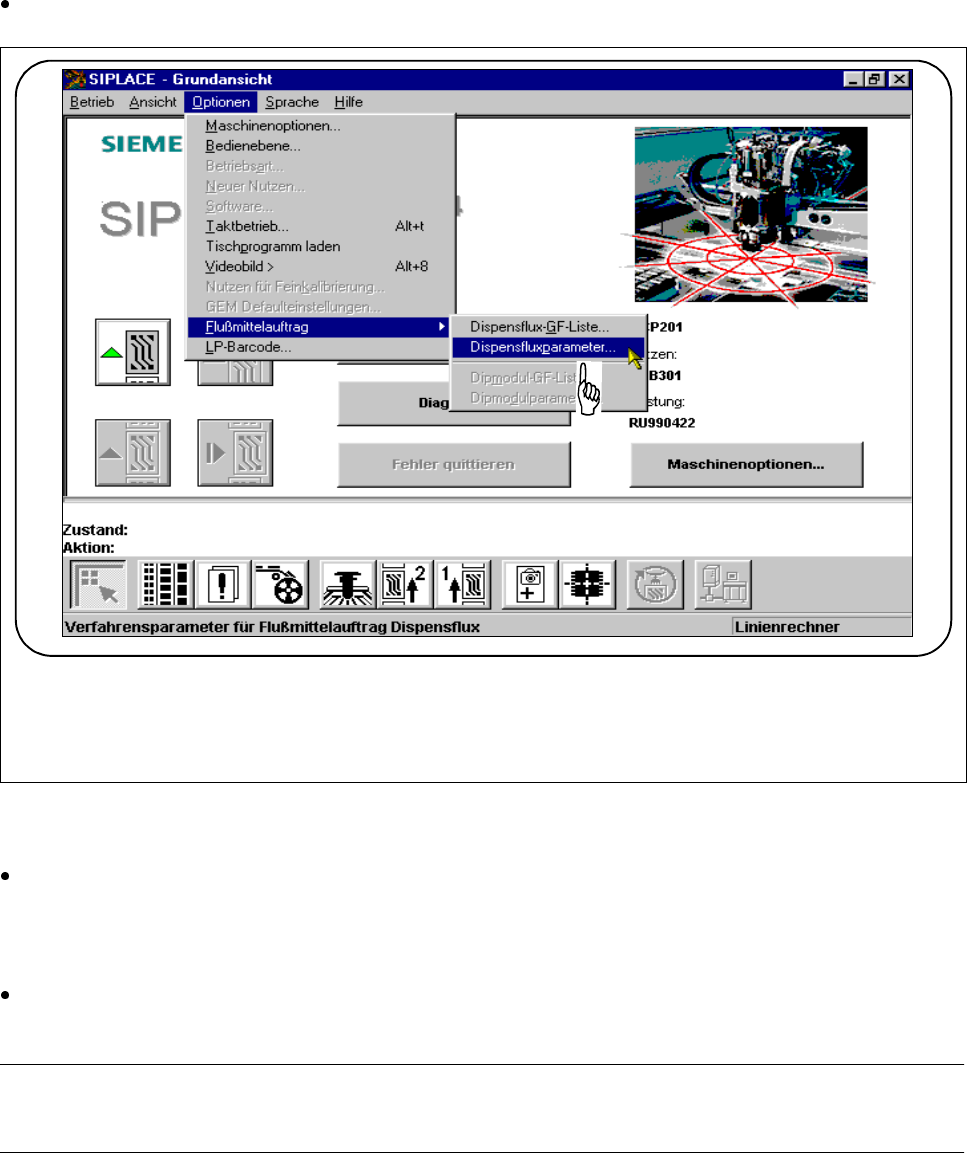

Abb. 2.4.13 Option Flußmittelauftrag
l Dispensflux-GF-Liste
Sie können in diesem Menü Flip-Chip-Bauelemente mit einer zugehörigen GF-Nummer hinzufügen und
editieren.
l Dispensfluxparameter ...
Wählen Sie das Menü „Dispensfluxparameter“, um Daten für den Ablauf des Flußmittelauftrages vorzuge-
ben.
HINWEIS
Der volle Leistungsumfang ist im Abschnitt 11.7 dieser Betriebsanleitung beschrieben.
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F5
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 05/99 ab Softwareversion SR.405.xx
2 - 50
2.4.4.11 LP Barcode anzeigen (Option)
In diesem Menü können Sie sich die zuletzt gelesenen Barcodes des Leiterplatten-Barcodelesers in einem
Listenfeld anzeigen lassen.
Zusätzlich wird dargestellt, ob eine Fehllesung, ein Startsignal, ein falsches Format auftrat, oder ob keine
Daten verfügbar sind.
Wählen Sie in der Menüzeile des Menüs Optionen das Untermenü LP Barcode
.

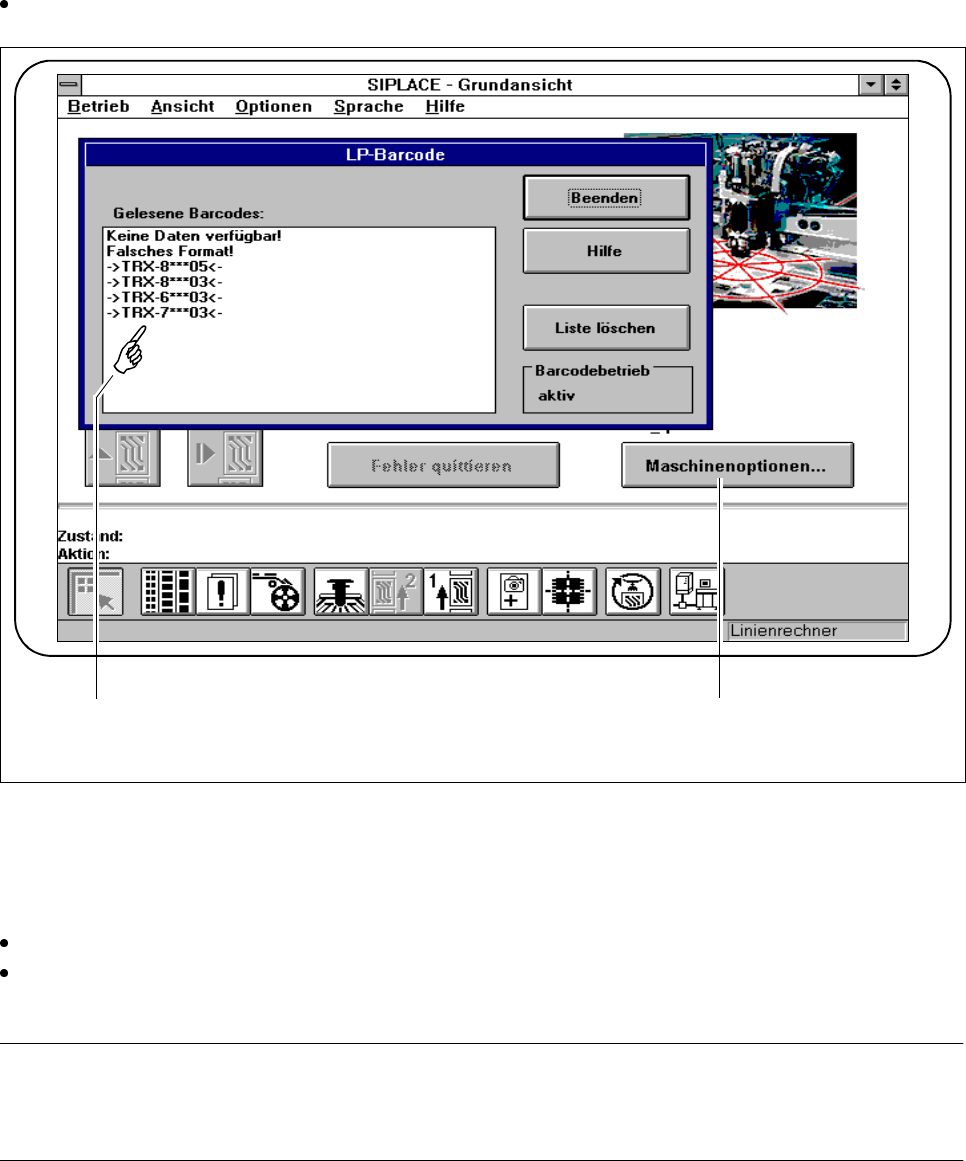

Abb. 2.4.14 LP Barcode anzeigen
- Legende zu Abb. 2.4.14
1 Listenfeld 2 Statusanzeige
Um die Liste zu löschen, Klicken Sie die Schaltfläche Liste löschen.
In der Statusanzeige des Menüfensters wird der Betriebszustand des Barcodebetriebs angezeigt. Dieser
Betriebszustand wird vom Linienrechner aktiviert oder deaktiviert.
HINWEIS
Dieses Menü ist nur aktiv wenn die Option Leiterplatten-Barcode installiert und in den Maschinenoptionen
aktiviert ist.
1 2
Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe
Ausgabe 05/99 ab Softwareversion SR.405.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 51
2.4.5 Schaltflächen für Fehlerbehandlung und Diagnose

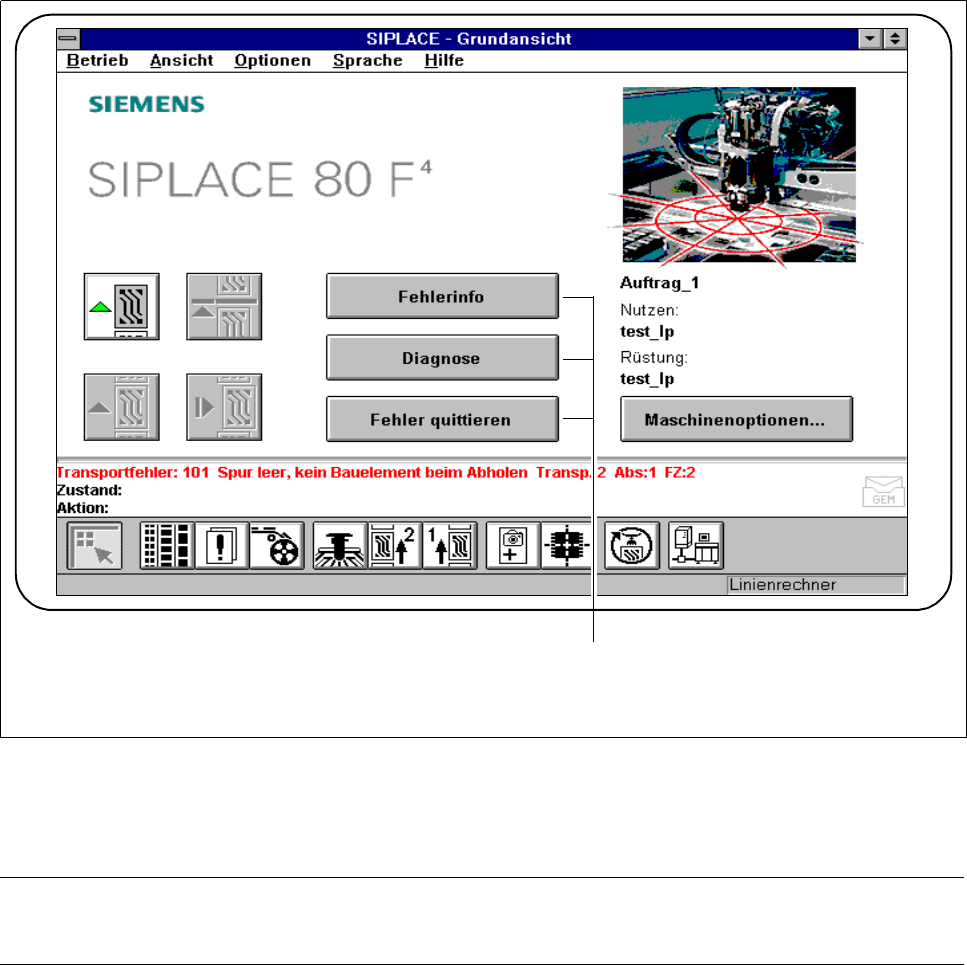

Abb. 2.4.15 Fehlerbehandlung und Diagnose
- Legende zu Abb. 2.4.15
1 Schaltflächen zur Fehlerbehandlung und Diagnose
HINWEIS
Der volle Leistungsumfang ist im Kapitel 7dieser Betriebsanleitung beschrieben.
2.4.5.1 Fehlerinfo
Treten während der Bearbeitung der Leiterplatte Fehler auf, kann zu diesem Fehler eine Fehlerinfo aufgeru-
fen werden. Diese Fehlerinfo zum jeweiligen Fehler können Sie aus der Grundansicht oder aus “Fehler anzei-
gen“ abfragen.
