Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe Ausgabe 05/99 ab Softwareversion SR.405.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche 2 - 53 2.4.7 Anzeigef eld Im Anz eigefeld w ird d …

100%1 / 764
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F5
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 05/99 ab Softwareversion SR.405.xx
2 - 52
2.4.5.2 Diagnose (Option)
Falls die Informationen der Fehlerinfo zum Beheben eines Fehlers nicht ausreichen, kann eine Diagnose
gestartet werden. Die Diagnose führt den Bediener, durch Abfragen möglicher Hinweise zu einer Lokalisie-
rung des Fehlers.
2.4.5.3 Fehler quittieren
Aufgetretene Fehler können mit dieser Schaltfläche quittiert werden.
Die Fehler werden nur im Statusfenster gelöscht. In den jeweiligen Fehlermenüs ist der betreffende Fehler
noch vorhanden.
2.4.6 Das Menü Sprache
In jeder Ansicht kann die Sprache der Bedienoberfläche gewählt werden.
Es kann auf die Sprachen deutsch, englisch, französisch, italienisch und auf asiatische Sprachen umgeschal-
tet werden.

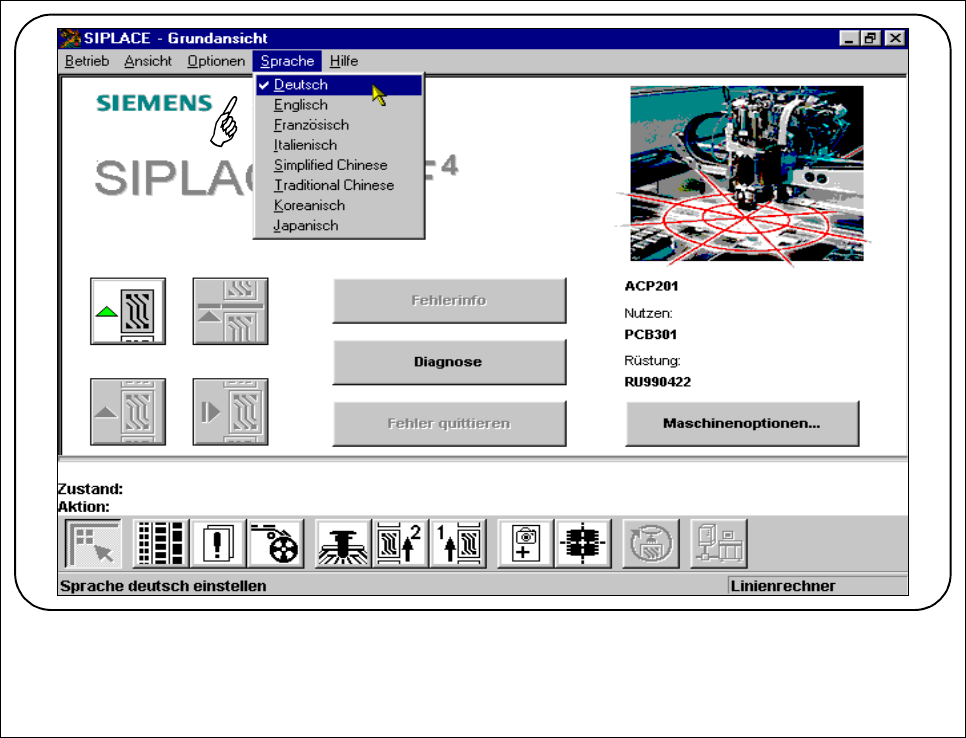

Abb. 2.4.16 Sprachen einstellen
Betriebsanleitung SIPLACE 80S-20/F4/F5 2 Einführung und Grundbegriffe
Ausgabe 05/99 ab Softwareversion SR.405.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 53
2.4.7 Anzeigefeld
Im Anzeigefeld wird der vom Linienrechner vorgegeben Auftragsname, der aktuelle Nutzenname und der
Rüstungsname angezeigt.

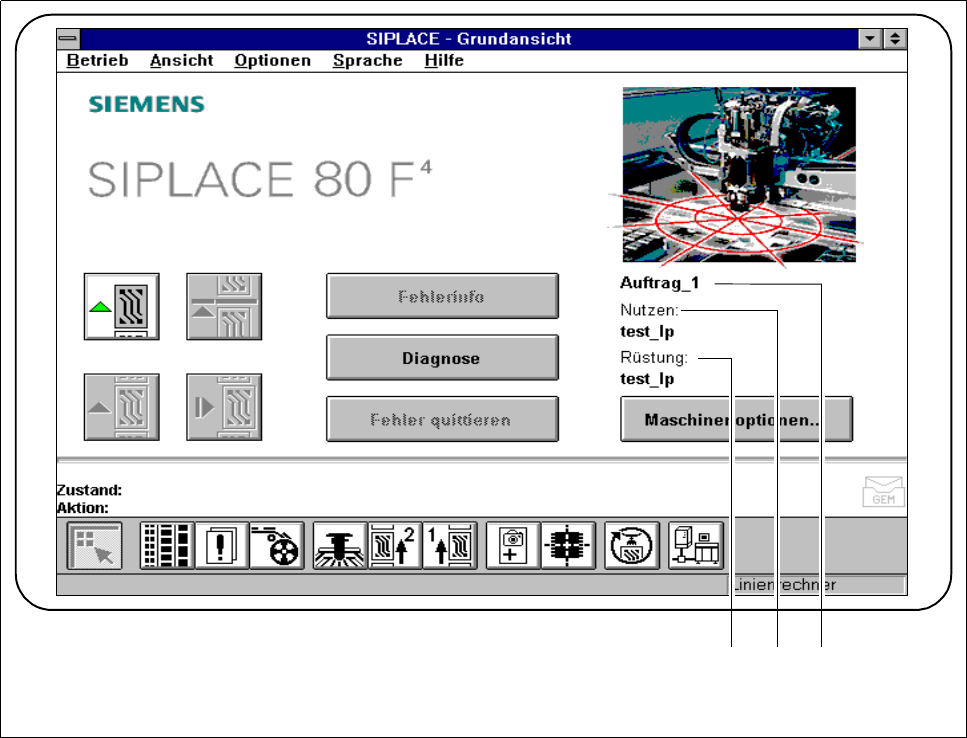

Abb. 2.4.17 Anzeigefeld für Auftrag, Nutzen und Rüstung
- Legende zu Abb. 2.4.17
1 Der Rüstungsname wird angezeigt 2 Der Nutzenname wird angezeigt
3 Der Auftragsname wird angezeigt
1 2 3
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F5
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 05/99 ab Softwareversion SR.405.xx
2 - 54
2.4.8 Das Menü Hilfe
Sie haben die Möglichkeit, Hilfe über Menüs und Fenster über die Tastenkombination Alt+F1 aufzurufen. Zu
Kommandos in den Menüzeilen bzw. der Toolbar, können Sie die Hilfe über die Tastenkombination Shift+F1
abrufen.
In jeder Ansicht der Bedienoberfläche haben Sie die Möglichkeit eine Online Hilfe aufzurufen.
Wählen Sie in der jeweiligen Ansicht, aus der Menüleiste das Menü Hilfe bzw. die Tastenkombination Alt+F1.

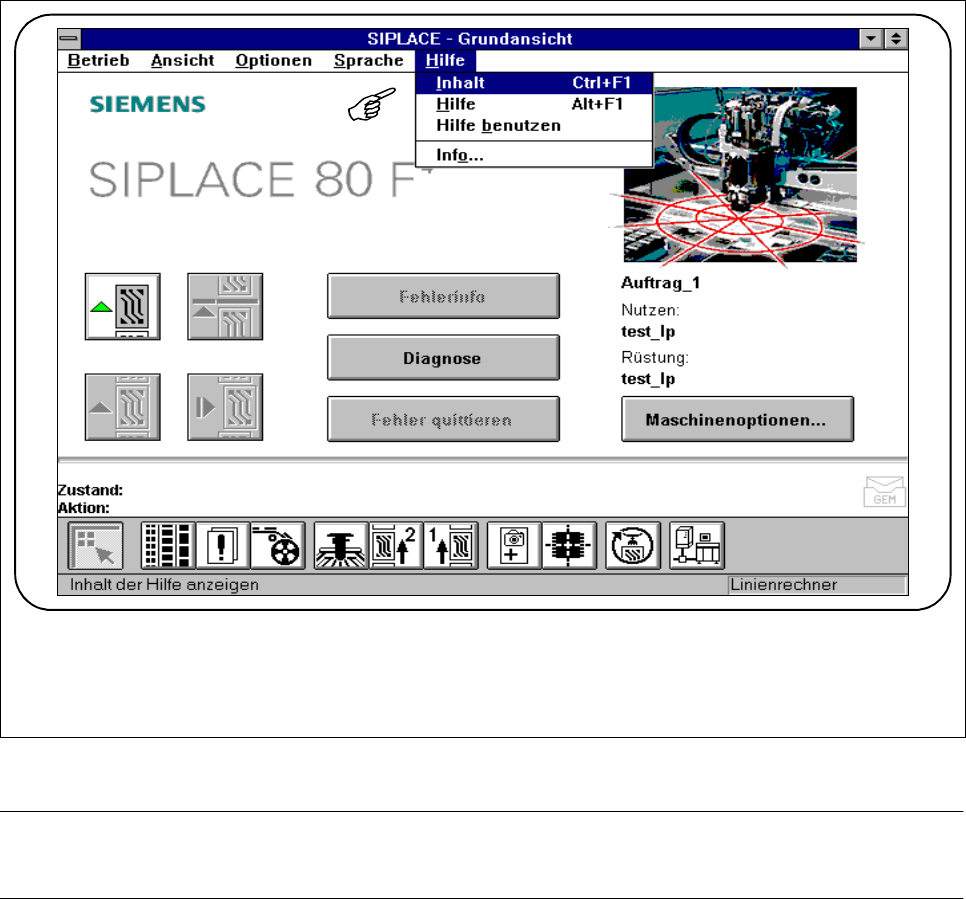

Abb. 2.4.18 Online Hilfe (z. B. aus der Grundansicht)
HINWEIS
Der volle Leistungsumfang ist im Kapitel 8 dieser Betriebsanleitung beschrieben.
