3 Bestückfunktionen B etriebsanleitung SIPLACE 80S-20/F4/F5 3.1 Übersicht Ausgabe 05/99 ab Softwareversion SR.405.xx 3 - 4 3.1.1 All gemeines Die Bes tückfunk tionen de r SIP LACE 80F 4 bzw . 80 F 5 sind identi sch mit d…
Betriebsanleitung SIPLACE 80S-20/F4/F5 3 Bestückfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 3.1 Übersicht
3 - 3
3.1 Übersicht
Abb. 3.1.1 Übersicht - Bestückfunktionen
Bestückfunktionen (Kapitel 3)
Wafflepack-Wechsler Funktionen ausführen
Linearförderer anzeigen und rütteln
Magazine anzeigen und Füllstände verändern
Bauelemente auslassen
Leere Spuren anzeigen und vollsetzen
Allgemeine Fehler anzeigen
Transportfehler anzeigen
Maschinenfehler anzeigen
Spurfehler anzeigen
Rüstung Stellplatz 4 anzeigen
Rüstung Stellplatz 3 anzeigen
Rüstung Stellplatz 2 anzeigen
Rüstung Stellplatz 1 anzeigen
Vom Flußplan 2.3.2)
Förderer
Fehler
Rüstung
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
3.1 Übersicht Ausgabe 05/99 ab Softwareversion SR.405.xx
3 - 4
3.1.1 Allgemeines
Die Bestückfunktionen der SIPLACE 80F
4
bzw. 80F
5
sind identisch mit den Bestückfunktionen der SIPLACE
80S-20. Die SIPLACE 80F
4
bzw. 80F
5
hat lediglich zusätzliche Funktionen für den Wafflepack Wechsler, die
in dieser Betriebsanleitung beschrieben sind. Das Kapitel 3 "Bestückfunktionen" der Betriebsanleitung, Aus-
gabe 05/99, ist daher für beide Maschinentypen gültig. Am Bildschirm erscheint aber die tatsächliche Maschi-
nenbezeichnung. Bei zusätzlichen bzw. abweichenden Funktionen der Siplace 80S-20 wird der
entsprechende Abschnitt ergänzt.
Werden zu einem späteren Zeitpunkt weitere Funktionsänderungen bzw. Ergänzungen gegenüber der
SIPLACE 80S-20 realisiert, wird das Kapitel 3 ”Bestückfunktionen” dementsprechend überarbeitet.
Betriebsanleitung SIPLACE 80S-20/F4/F5 3 Bestückfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 3.2 Rüstung
3 - 5
3.2 Rüstung
Ist der Nutzen mit dazugehöriger Rüstung vorgegeben, kann in diesem Menü die Rüstung für jeden Stellplatz
angezeigt werden.
Klicken Sie in der Grundansicht den Symbolknopf für Rüstung.

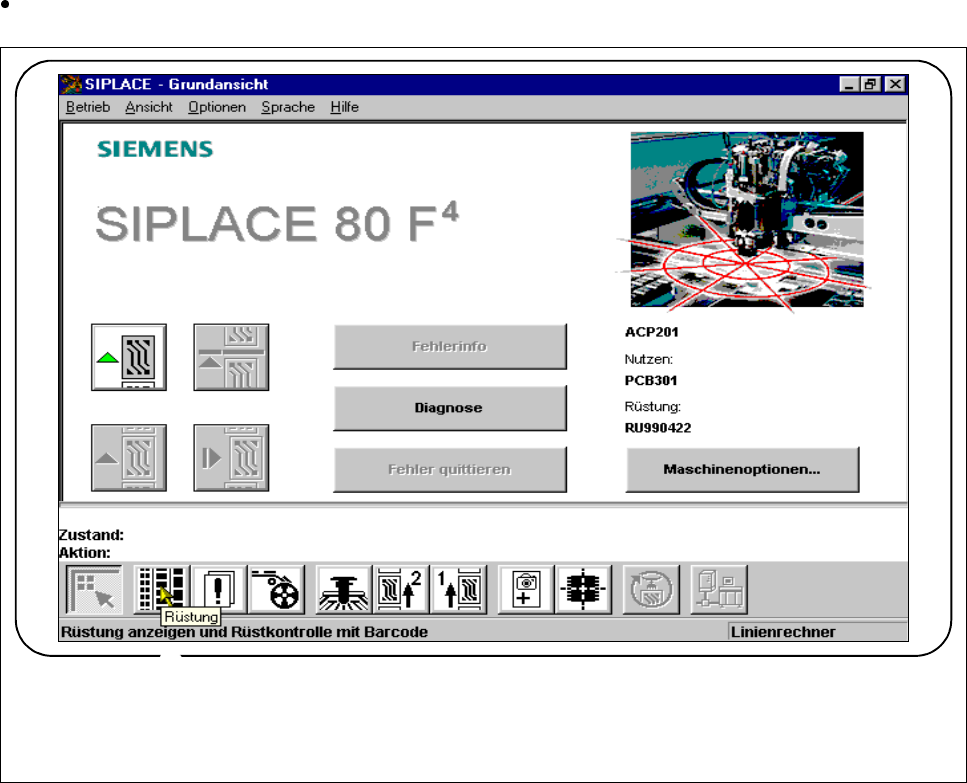

Abb. 3.2.1 Rüstung anzeigen
Nachfolgendes Fenster wird geöffnet:
F
