3 Bestückfunktionen B etriebsanleitung SIPLACE 80S-20/F4/F5 3.4 Förderer Ausgabe 05/99 ab Softwareversion SR.405.xx 3 - 28 Klicken Sie d ie Schal tfläche N euer Füllstand , falls S ie bei di eser S pur eine n neuen Fülls…
Betriebsanleitung SIPLACE 80S-20/F4/F5 3 Bestückfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 3.4 Förderer
3 - 27
3.4.3 Magazine anzeigen und Füllstände verändern (Siplace 80F
4
)
In diesem Menü können Sie Füllstände von bereitgestellten Flächenmagazinen bearbeiten.

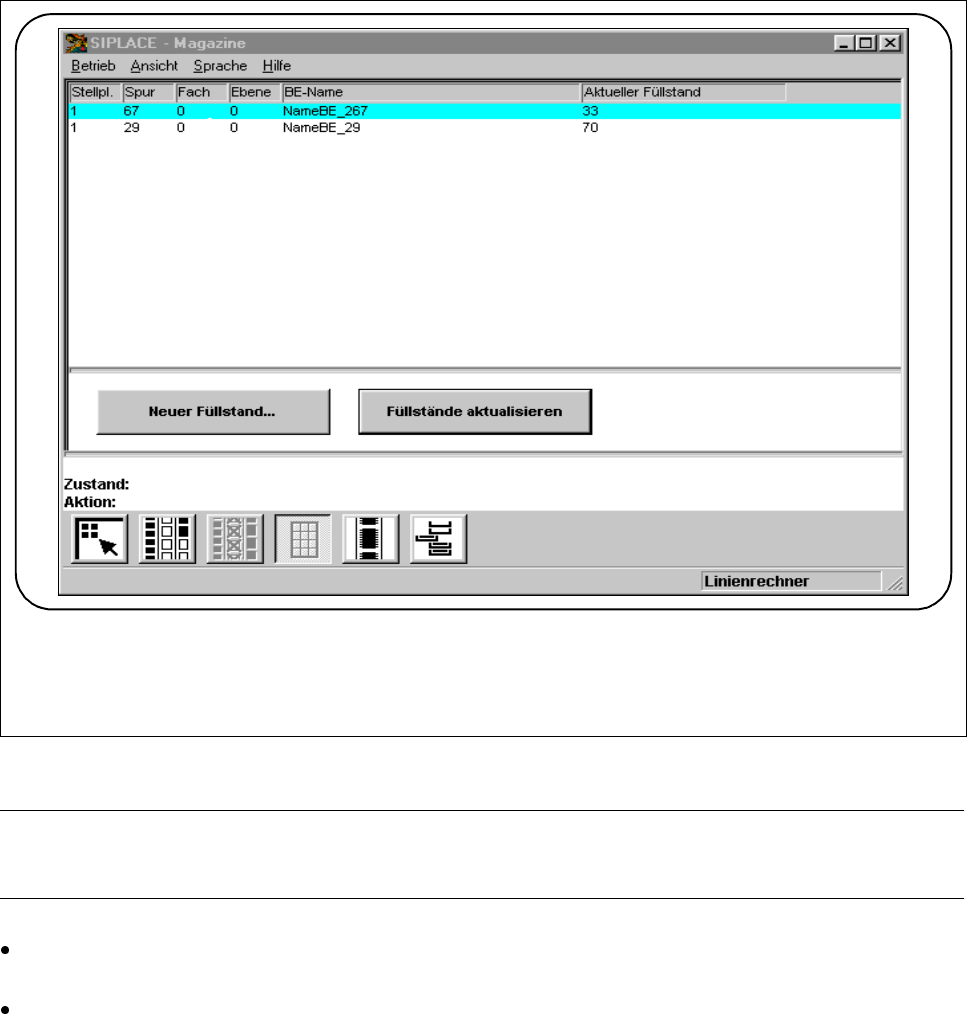

Abb. 3.4.5 Magazine anzeigen und Füllstände verändern
HINWEIS
Füllstände werden während des Bestückens nicht aktualisiert.
Klicken Sie die Schaltfläche Füllstände aktualisieren. Es wird der momentane Stand von der Maschine
angezeigt.
Markieren Sie eine Spur.
F
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
3.4 Förderer Ausgabe 05/99 ab Softwareversion SR.405.xx
3 - 28
Klicken Sie die Schaltfläche Neuer Füllstand, falls Sie bei dieser Spur einen neuen Füllstand eingeben
wollen.

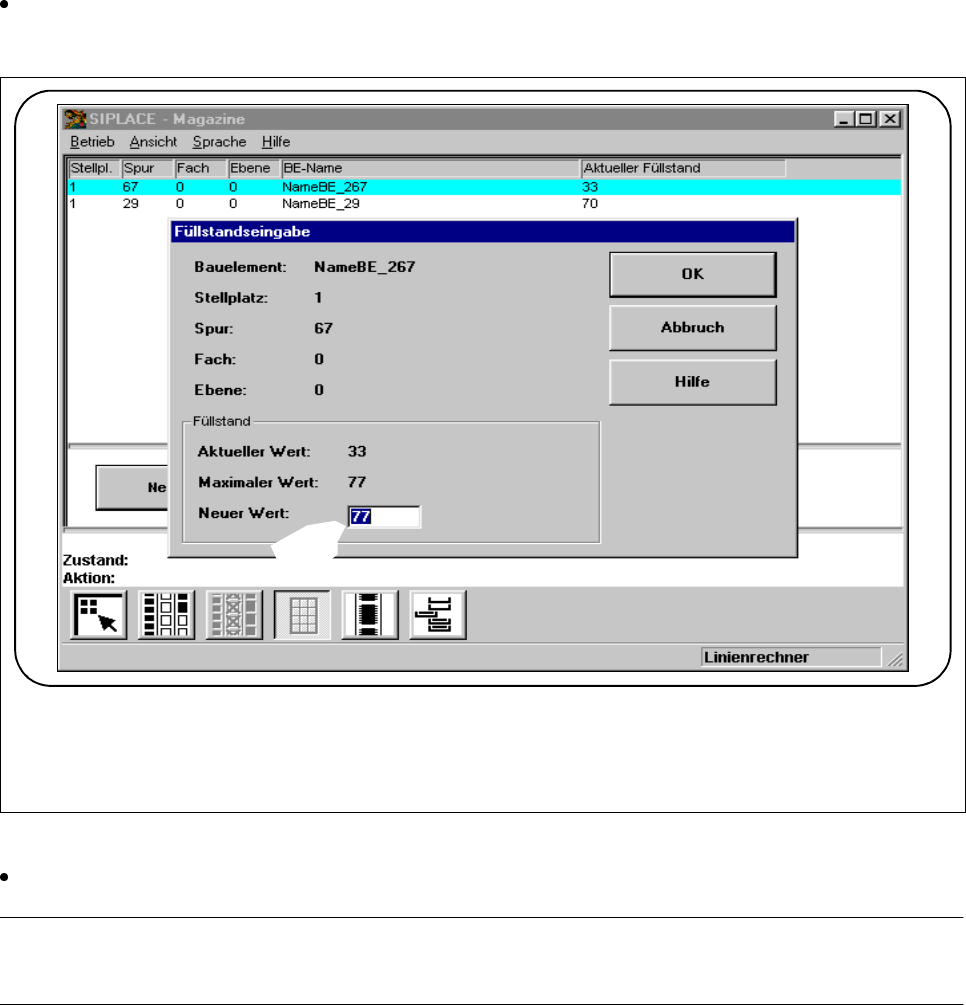

Abb. 3.4.6 Neuer Füllstand
Geben Sie die Bauteilmenge, die Sie gerüstet haben, in das Eingabefeld Neuer Wert ein.
HINWEIS
Der maximale Füllstand wird im Eingabefeld vorgegeben.
Bei Füllstandsangabe 0 wird die Spur bzw. Tray außer Funktion gesetzt („Spur leer durch Bediener“).
Bei „Vollsetzen“ im Menü leere Spuren, wird bei dem vorherigen Füllstand wieder weitergemacht.
F
Betriebsanleitung SIPLACE 80S-20/F4/F5 3 Bestückfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 3.4 Förderer
3 - 29
3.4.4 Linearförderer anzeigen und rütteln
Beim Nachfüllen von Linearförderern können Sie den jeweiligen Linearförderer anwählen und rütteln.

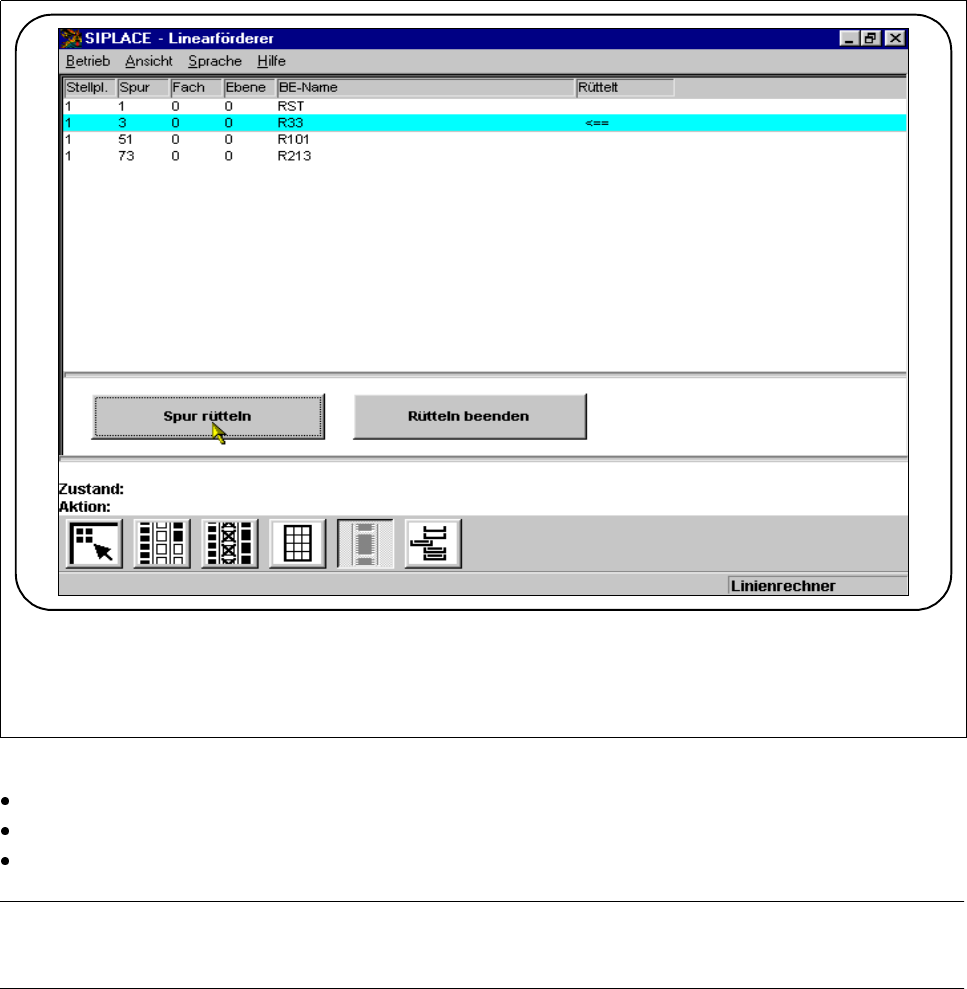

Abb. 3.4.7 Linearförderer rütteln
Markieren Sie die jeweilige Spur (mit hellblauem Balken hinterlegt).
Klicken Sie die Schaltfläche Spur rütteln. Der Linearförderer auf dieser Spur rüttelt.
Klicken Sie die Schaltfläche Rütteln beenden um das Rütteln abzuschalten.
HINWEIS
Der Pfeil <== im Balken zeigt an, ob die angewählte Spur rüttelt.
- Bei Verlassen des Menüs wird das Rütteln ebenfalls beendet.
