00191327-01 - 第208页
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5) Ausgabe 05/99 ab Softwareversion SR.405.xx 4 - 32 4.3.3. 2 Pipette - Ablegen Bei Akti vierun g di…
Betriebsanleitung SIPLACE 80S-20/F4/F5 4 Einzelfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5)
4 - 31
4.3.3 IC-Kopffunktionen (SIPLACE 80F
5
)
Im Menü „IC-Kopffunktionen“ ist es möglich, die zum IC-Kopf gehörenden Funktionen anzusteuern.
HINWEIS
Die Kopffunktionen können bei geöffneter Schutzhaube nur mit gedrehtem Schlüsselschalter ausgeführt wer-
den. Wird das Menü "IC-Kopf" verlassen, referieren IC-Kopf und Stern-Kopf über dem Abwurfbehälter. Zum
Verfahren der x-/y-Achsen muß die Schutzhaube geschlossen werden.
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für IC-Kopffunktionen.

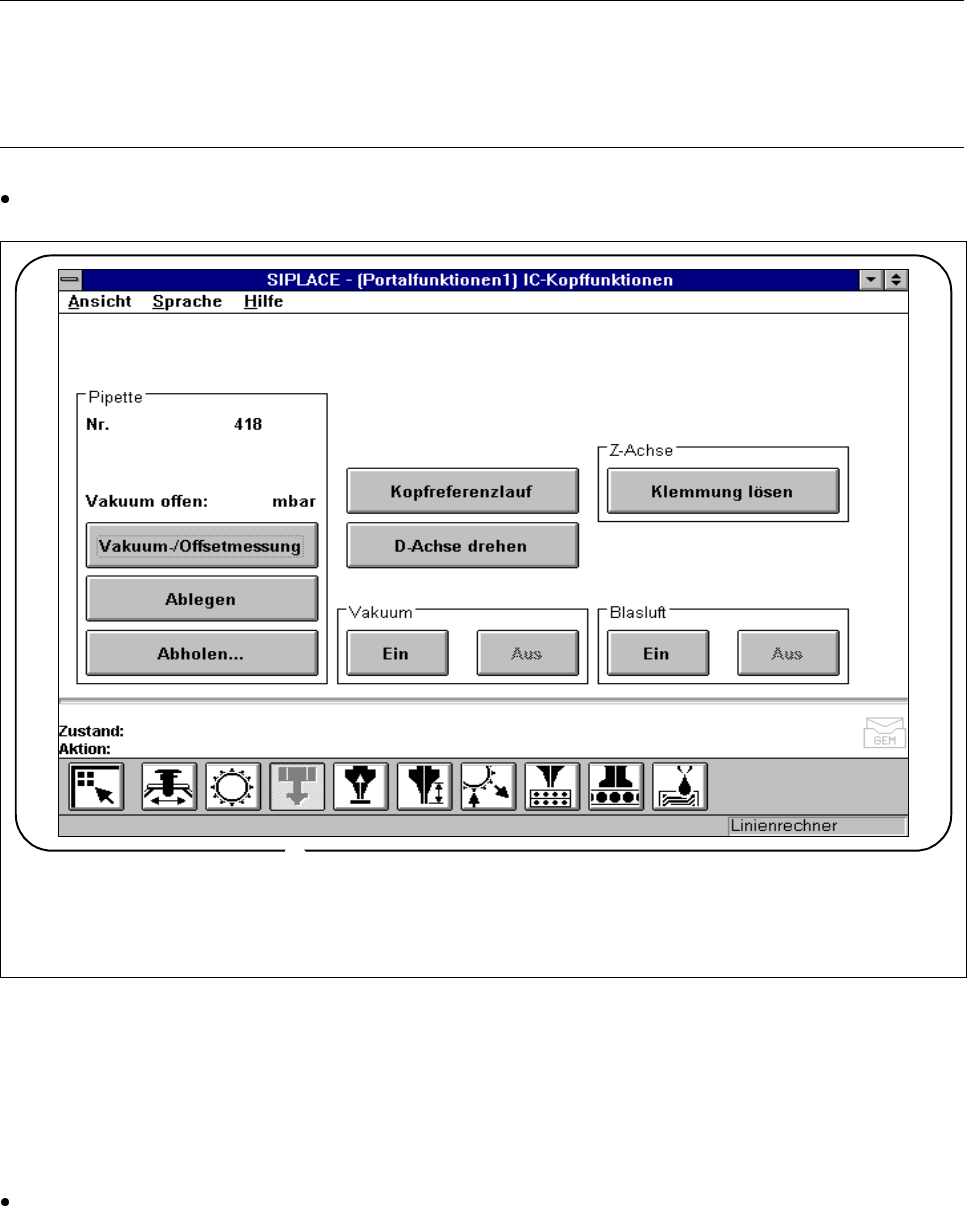

Abb. 4.3.4 IC-Kopffunktionen
4.3.3.1 Pipette - Vakuum-/Offsetmessung
Bei Aktivierung dieser Funktion wird das Vakuum und die Höhe, der am Kopf befindlichen Pipette, gemessen.
Es muß eine Pipette am Kopf sein.
Der Vakuumwert und die Höhe der aktuellen Pipette wird gemessen und angezeigt.
F
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5) Ausgabe 05/99 ab Softwareversion SR.405.xx
4 - 32
4.3.3.2 Pipette - Ablegen
Bei Aktivierung dieser Funktion kann die Pipette, die sich am IC-Kopf befindet, abgelegt werden. Die aktuelle
Pipette wird angezeigt.
Klicken Sie im Arbeitsbereich „Pipette“ die Schaltfläche Ablegen. Die Pipette die sich am IC-Kopf befindet,
wird abgelegt.
4.3.3.3 Pipette - Abholen
Bei Aktivierung dieser Funktion können verschiedene Pipetten abgeholt werden, die in der Pipettenwechsler-
rüstung vorhanden sind.
Klicken Sie im Arbeitsbereich „Pipette“ die Schaltfläche Abholen. Folgendes Eingabefenster erscheint.

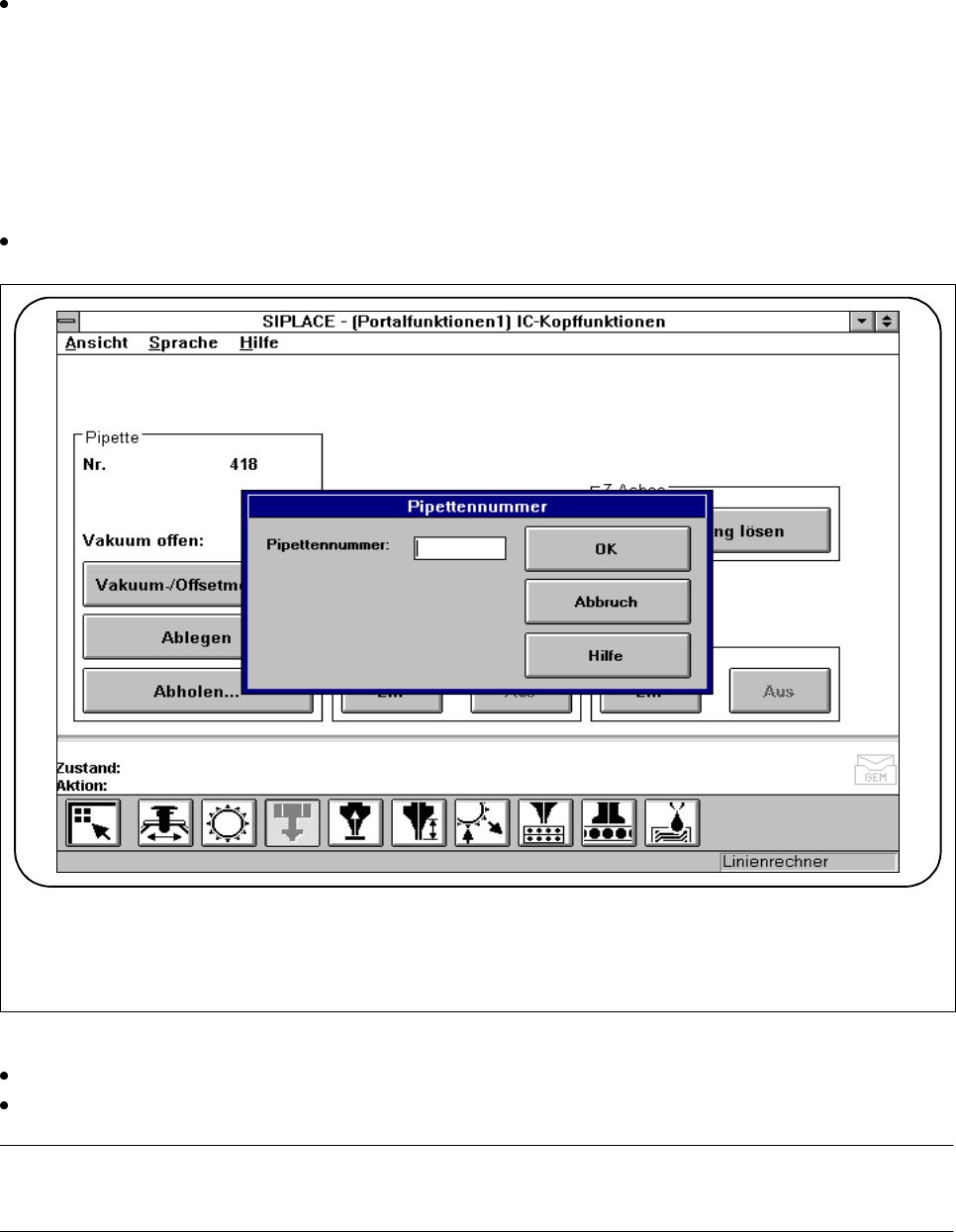

Abb. 4.3.5 IC-Kopffunktionen - Pipette abholen
Geben Sie die Nummer der abzuholenden Pipette in das Eingabefeld des Eingabefensters ein.
Klicken Sie die Schaltfläche OK. Die ausgewählte Pipette wird abgeholt und im Anzeigefenster angezeigt.
HINWEIS
Falls sich eine Pipette am IC-Kopf befindet, wird diese zuerst abgelegt.
F
Betriebsanleitung SIPLACE 80S-20/F4/F5 4 Einzelfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5)
4 - 33
4.3.3.4 Kopfreferenzlauf
Bei Aktivierung dieser Funktion führt die z- und d-Achse einen Referenzlauf durch.
Klicken Sie im Arbeitsbereich die Schaltfläche Kopfreferenzlauf. Die z- und d-Achse führt einen Refe-
renzlauf durch.
4.3.3.5 D-Achse drehen
Bei Aktivierung dieser Funktion kann die d-Achse überprüft werden. Dabei wird die d-Achse gedreht.
Klicken Sie im Arbeitsbereich die Schaltfläche D-Achse drehen. Die d-Achse wird gedreht.
4.3.3.6 Z-Achse - Klemmung lösen
Bei Aktivierung dieser Funktion wird die Klemmung der z-Achse gelöst.
Klicken Sie im Arbeitsbereich „Z-Achse“ die Schaltfläche Klemmung lösen. Die z-Achsklemmung wird
gelöst und ein Meldefenster erscheint und meldet, daß die z-Achsklemmung gelöst ist.
Damit die Klemmung wieder aktiviert wird, klicken Sie die Schaltfläche OK. Das Meldefenster wird
geschlossen und die z-Achsklemmung ist wieder aktiv.
4.3.3.7 Vakuum - Ein
Bei Aktivierung dieser Funktion wird das Vakuum eingeschaltet.
Klicken Sie im Arbeitsbereich „Vakuum“ die Schaltfläche Ein. Das Vakuum wird eingeschaltet.
4.3.3.8 Vakuum - Aus
Bei Aktivierung dieser Funktion wird das Vakuum ausgeschaltet.
Klicken Sie im Arbeitsbereich „Vakuum“ die Schaltfläche Aus. Das Vakuum wird ausgeschaltet.
4.3.3.9 Blasluft - Ein
Bei Aktivierung dieser Funktion wird Blasluft an der Pipette eingeschaltet. Gleichzeitig wird ein evt. aktiviertes
Vakuum ausgeschaltet.
Klicken Sie im Arbeitsbereich „Blasluft“ die Schaltfläche Ein. Die Blasluft wird eingeschaltet.
4.3.3.10 Blasluft - Aus
Bei Aktivierung dieser Funktion wird Blasluft an der Pipette abgeschaltet.
Klicken Sie im Arbeitsbereich „Blasluft“ die Schaltfläche Aus. Die Blasluft wird abgeschaltet.
