4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5) Ausgabe 05/99 ab Softwareversion SR.405.xx
4 - 40
4.3.7 Pipettenwechslerkonfiguration 6-er Revolverkopf
Diese Funktion dient zum Anzeigen, Überprüfen und Wechseln der Pipettentypen in den einzelnen Magazi-
nen des Pipettenwechslers.
HINWEIS
Ein Pipettenwechsler Revolverkopf muß installiert und in den Maschinenoptionen konfiguriert sein.
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für Pipettenwechslerkonfiguration
Revolverkopf.
Abb. 4.3.9 Pipettenwechslerkonfiguration 6-er Revolverkopf
- In der Spalte „Magazin“ wird das jeweilige Pipettenwechslermagazin angegeben
- In der Spalte „Garage“ wird die jeweilige Pipettengarage angegeben
- In der Spalte „Anzahl“ steht die aktuelle Pipettenanzahl der jeweiligen Garage
(0 = nicht vorhanden / 1= vorhanden).
- In der Spalte "Ist" steht die tatsächliche Rüstung am Pipettenwechsler.
- In der Spalte "Soll" steht die vorgegebene Rüstung vom Linienrechner.
- In der Spalte "Pipette wechseln“ ist mit einem Pfeil <== gekennzeichnet, wenn die Pipettenkonfiguration
von „Ist“ und „Soll“ nicht übereinstimmt.
F
Betriebsanleitung SIPLACE 80S-20/F4/F5 4 Einzelfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5)
4 - 41
4.3.7.1 Verriegelung auf/zu
Um Pipetten am Pipettenwechsler von Hand zu entnehmen oder um Pipetten aufzufüllen, können Sie das
Schlüsselblech des Pipettenwechslers öffnen bzw. schließen.
Klicken Sie die Schaltfläche Verriegelung auf/zu. Das Schlüsselblech des Pipettenwechslers wird je nach
Ausgangslage entweder geschlossen oder geöffnet.
4.3.7.2 Auffüllen
Diese Funktion dient zum Auffüllen von Pipettengaragen mit neuen Pipetten, ohne die Rüstung zu verändern.
HINWEIS
Dabei können Sie in jedem Magazin verschiedene Pipetten unterschiedlichen Typs zuordnen.
Öffnen Sie, falls nötig, die Verriegelung des Schlüsselblechs mit der Funktion „Verriegelung auf/zu“
Füllen Sie die Magazine mit den geforderten Pipetten auf, und klicken Sie die Schaltfläche Auffüllen. Der
Füllstand des jeweiligen Magazins wird wieder aktualisiert.
4.3.7.3 Magazin quittieren
Rüsten Sie die Pipetten, die gewechselt werden müssen (in Spalte „Pipette wechseln“ <== mit Pfeil
gekennzeichnet), in den einzelnen Magazinen auf den "Soll" Zustand.
Markieren Sie eine beliebige Zeile im jeweiligen Magazin (mit blauem Balken hinterlegt) und klicken Sie im
Arbeitsbereich die Schaltfläche Magazin quitt. „Soll“ und „Ist“ müssen übereinstimmen.
HINWEIS
Es können bis zu 5 Magazine mit jeweils 6 Pipetten gerüstet werden.
Es werden alle 6 Pipetten dieses Magazines quittiert.
Siehe auch Abschnitt 11.12.
4.3.7.4 Eine Pipette quittieren
Rüsten Sie die Pipette, die gewechselt werden muß (in Spalte „Pipette wechseln“ <== mit Pfeil gekenn-
zeichnet), in der jeweilige Pipettengarage auf den "Soll" Zustand.
Markieren Sie die jeweilige Zeile (mit blauem Balken hinterlegt) und klicken Sie im Arbeitsbereich die
Schaltfläche Magazin quitt. „Soll“ und „Ist“ müssen übereinstimmen.
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5) Ausgabe 05/99 ab Softwareversion SR.405.xx
4 - 42
4.3.8 Pipettenwechslerkonfiguration IC-Kopf (Siplace 80F
5
)
Diese Funktion dient zum Anzeigen, Überprüfen und Wechseln der Pipettentypen in den einzelnen Magazi-
nen des Pipettenwechslers.
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für Pipettenwechslerkonfiguration
IC-Kopf.

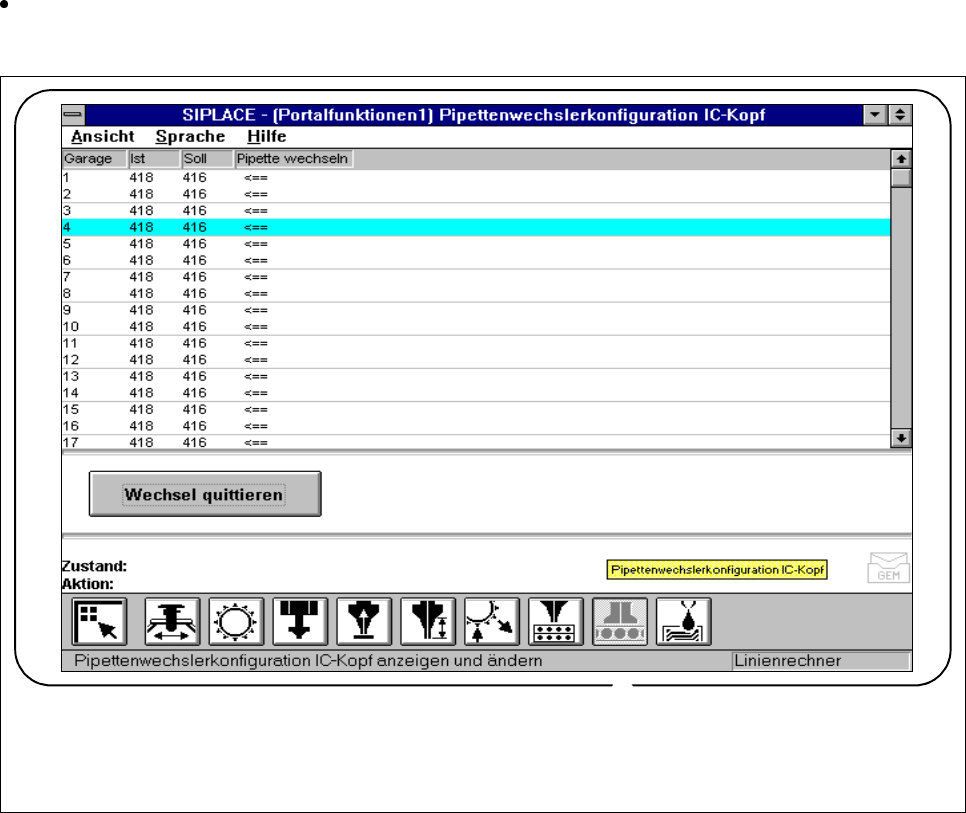

Abb. 4.3.10 Pipettenwechslerkonfiguration IC-Kopf
- In der Spalte "Soll" steht die vorgegebene Rüstung vom Linienrechner.
- In der Spalte "Ist" steht die tatsächliche Rüstung am Pipettenwechsler.
- In der Spalte "Pipette wechseln“ ist mit einem Pfeil <== gekennzeichnet, wenn die Pipettenkonfiguration
von „Ist“ und „Soll“ nicht übereinstimmt.
