00191327-01 - 第220页
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5) Ausgabe 05/99 ab Softwareversion SR.405.xx 4 - 44 4.3.9 Flußmittelauftra g/Flux (Option für SIPLA…
Betriebsanleitung SIPLACE 80S-20/F4/F5 4 Einzelfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5)
4 - 43
4.3.8.1 Wechsel quittieren
Rüsten Sie die Pipetten, die gewechselt werden müssen (in Spalte „Pipette wechseln“ <== mit Pfeil
gekennzeichnet), in den einzelnen Pipettengaragen auf den "Soll" Zustand.
Markieren Sie die jeweilige Zeile (mit blauem Balken hinterlegt) und klicken Sie im Arbeitsbereich die
Schaltfläche Wechsel quittieren. „Soll“ und „Ist“ müssen übereinstimmen.
HINWEIS
Es können bis zu 20 Pipetten definiert werden.
Es müssen alle Pipettengaragen einzeln quittiert werden.
Siehe auch Abschnitt 11.2.
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F5) Ausgabe 05/99 ab Softwareversion SR.405.xx
4 - 44
4.3.9 Flußmittelauftrag/Flux (Option für SIPLACE 80F
5
)
Die Schaltflächen Nachfüllposition anfahren, Flußmittelkopf spülen, Flußmittelkopf init. sind nur aktiv,
wenn die Option Flußmittelauftrag installiert ist. Die Beschreibung der Funktionen finden Sie im Abschnitt 11.7
dieser Betriebsanleitung.

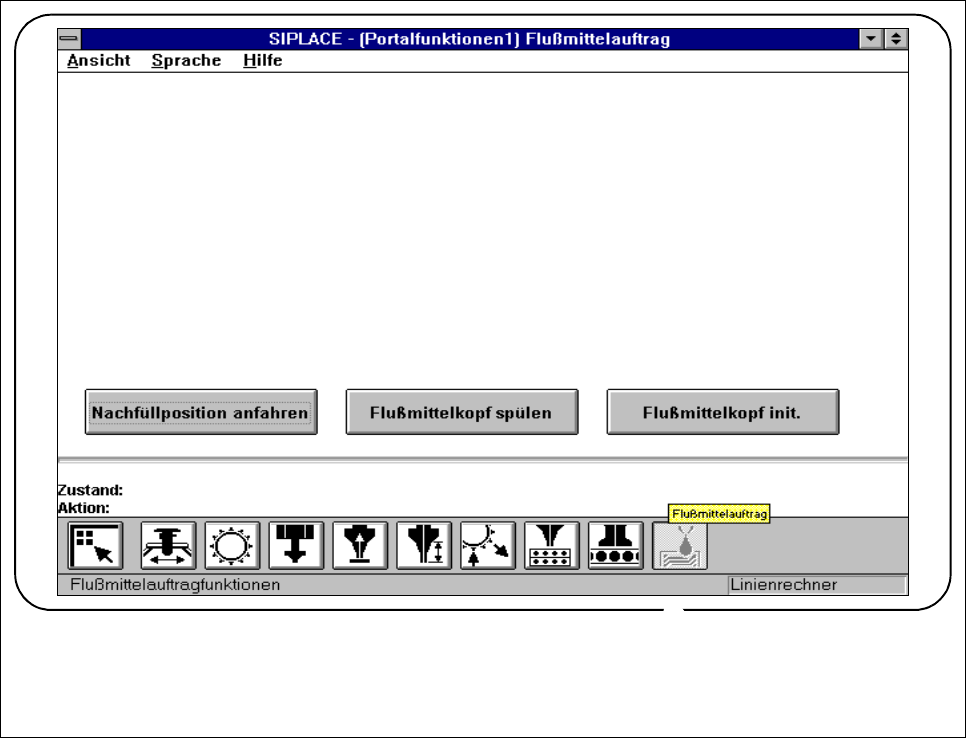

Abb. 4.3.11 Flußmittelauftrag/Flux für SIPLACE 80F
5
(Option)
F
Betriebsanleitung SIPLACE 80S-20/F4/F5 4 Einzelfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 4.4 Einzelfunktionen Transport 1
4 - 45
4.4 Einzelfunktionen Transport 1
Klicken Sie in der Grundansicht den Symbolknopf für Einzelfunktionen Transport.
Abb. 4.4.1 Einzelfunktionen Transport 1
F
