4.4.1.6 Signalgeber- Aktualisieren
Bei Anwahl dieser Funktion, wird der momentane Zustand der Ultraschallsensoren (angesprochen 1, nicht
angesprochen 0) angezeigt. Es wird das Eingabeband (Eingabe), Mittenband (Mitte) und das Ausgabeband
(Ausgabe) abgefragt.
Klicken Sie im Arbeitsbereich „Signalgeber“ die Schaltfläche Aktualisieren. Der aktuelle Zustand der
Signalgeber, am Leiterplattentransport, wird im Arbeitsbereich „Signalgeber“ angezeigt.
4.4.1.7 Transportband - Hohe Geschwindigkeit
Mit dieser Funktion können die zwei unterschiedlichen Geschwindigkeiten der Transportbänder überprüft und
gegebenenfalls an der Halbbrückenplatine im Servoeinschub eingestellt werden. Bei Anwahl dieser Funktion
kann eine hohe bzw. langsame Geschwindigkeit für die Transportgeschwindigkeit vorgegeben werden.
HINWEIS
Die Bänder müssen leer sein.
Das Eingabeband fährt nur mit hoher Geschwindigkeit.
Klicken Sie auf das Kontrollkästchen Hohe Geschwindigkeit.
Ist das Kontrollkästchen aktiviert können nach klicken der Schaltfläche Ein die Transportbänder mit hoher
Geschwindigkeit verfahren werden.
Ist das Kontrollkästchen deaktiviert können nach klicken der Schaltfläche Ein die Transportbänder mit
niedriger Geschwindigkeit verfahren werden.
Betriebsanleitung SIPLACE 80S-20/F4/F5 4 Einzelfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 4.4 Einzelfunktionen Transport 1
4 - 49
4.4.2 Transportbandbreite
Die Veränderung der Transportbreite wird bei Einführung einer anderen Platinengröße und bei diversen War-
tungsarbeiten benötigt.
Klicken Sie in der Ansicht „Einzelfunktionen Transport“ den Symbolknopf für Transportbandbreite.

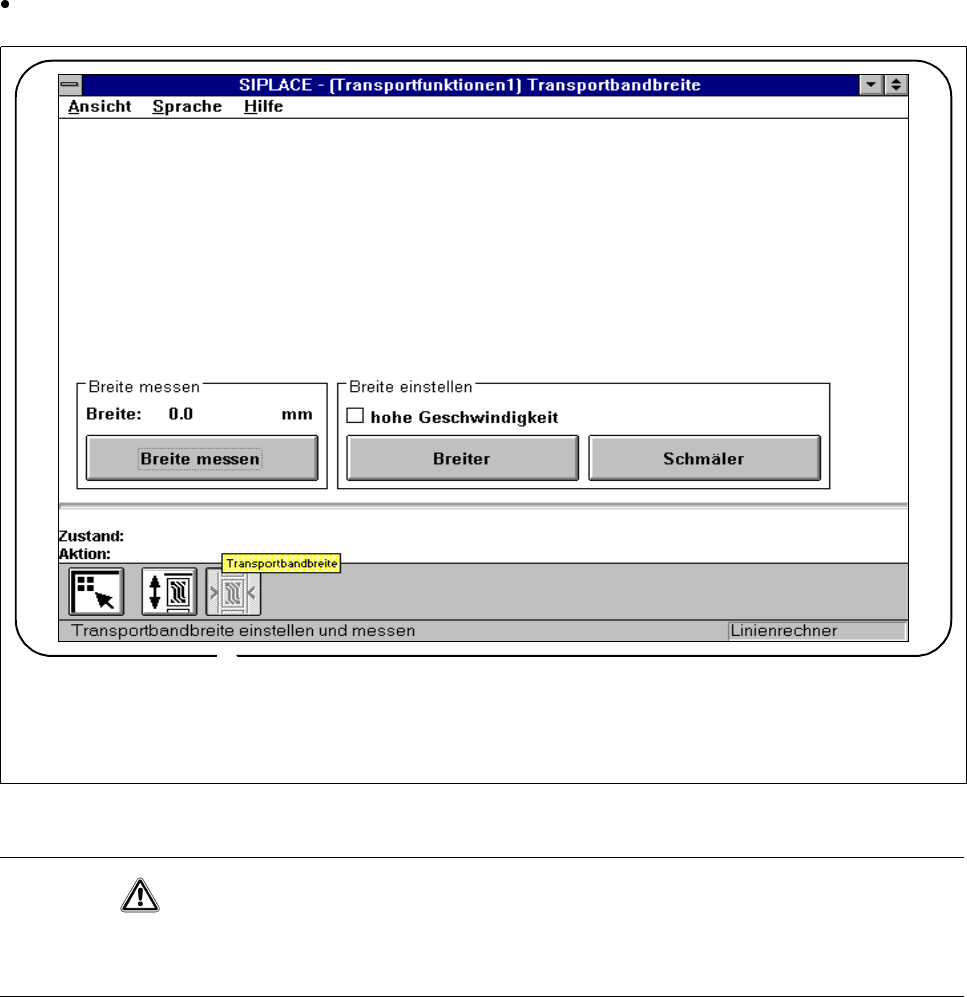

Abb. 4.4.3 Transportbandbreite
VORSICHT
Stellen Sie vor Beginn der Breitenverstellung sicher, daß sich keine Leiterplatten oder Gegenstände im Trans-
portbereich der Maschine befinden. Die Maschine und die Leiterplatte könnten sonst beschädigt werden!
4.4.2.1 Breite messen
Klicken Sie im Arbeitsbereich „Breite messen“ die Schaltfläche Breite messen. Die Breite des Leiterplatten-
transports wird gemessen, angezeigt und abgespeichert.
F
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
4.4 Einzelfunktionen Transport 1 Ausgabe 05/99 ab Softwareversion SR.405.xx
4 - 50
4.4.2.2 Breite einstellen
Klicken Sie auf das Kontrollkästchen Hohe Geschwindigkeit.
Ist das Kontrollkästchen aktiviert, können nach Klicken der Schaltfläche Breiter die Transportbänder mit
hoher Geschwindigkeit auseinander gefahren werden.
Ist das Kontrollkästchen deaktiviert, können nach Klicken der Schaltfläche Breiter die Transportbänder mit
niedriger Geschwindigkeit auseinander gefahren werden.
Ist das Kontrollkästchen aktiviert, können nach Klicken der Schaltfläche Schmäler die Transportbänder
mit hoher Geschwindigkeit zusammen gefahren werden.
Ist das Kontrollkästchen deaktiviert, können nach Klicken der Schaltfläche Schmäler die Transportbänder
mit niedriger Geschwindigkeit zusammen gefahren werden.
HINWEIS
Nach erfolgter Breitenverstellung führt das linke Portal, beim Verlassen der Einzelfunktionen einen Suchlauf
zur Bestimmung der Transportbreite durch.
