5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5 5.1 Übersicht über die Visionsys teme an den SIPLACE 80S-20/F4/F5 - Automaten Ausgabe 05/99 ab S oftwareversion SR.405.xx 5 - 8 Ei nric hter 5.1.2 V isionsysteme …
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.1 Übersicht über die Visionsysteme an den SIPLACE 80S-20/F4/F5 - Automaten
Einrichter 5 - 7
Abb. 5.1.4 Visionauswerteeinheit für Portal 1 und Portal 2 des SIPLACE 80S-20-Bestückautomaten
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.1 Übersicht über die Visionsysteme an den SIPLACE 80S-20/F4/F5 - Automaten Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 8 Einrichter
5.1.2 Visionsysteme am SIPLACE 80F
4
-Bestückautomaten
Am Einfachportalsystem des SIPLACE 80F
4
-Automaten (siehe Abb. 5.1.5, Seite 5 - 8) sitzen ein 12er Revol-
verbestückkopf und ein IC-Bestückkopf. Der Revolverbestückkopf ist mit einem Kamerasystem für die BE-
Lageerkennung ausgestattet (siehe Abb. 5.1.3, Seite 5 - 6). Die Kamerasysteme (bis zu zwei) für die BE-
Lage-erkennung des IC-Bestückkopfs sind am Maschinenständer befestigt (siehe Abb. 5.1.6, Seite 5 - 9).

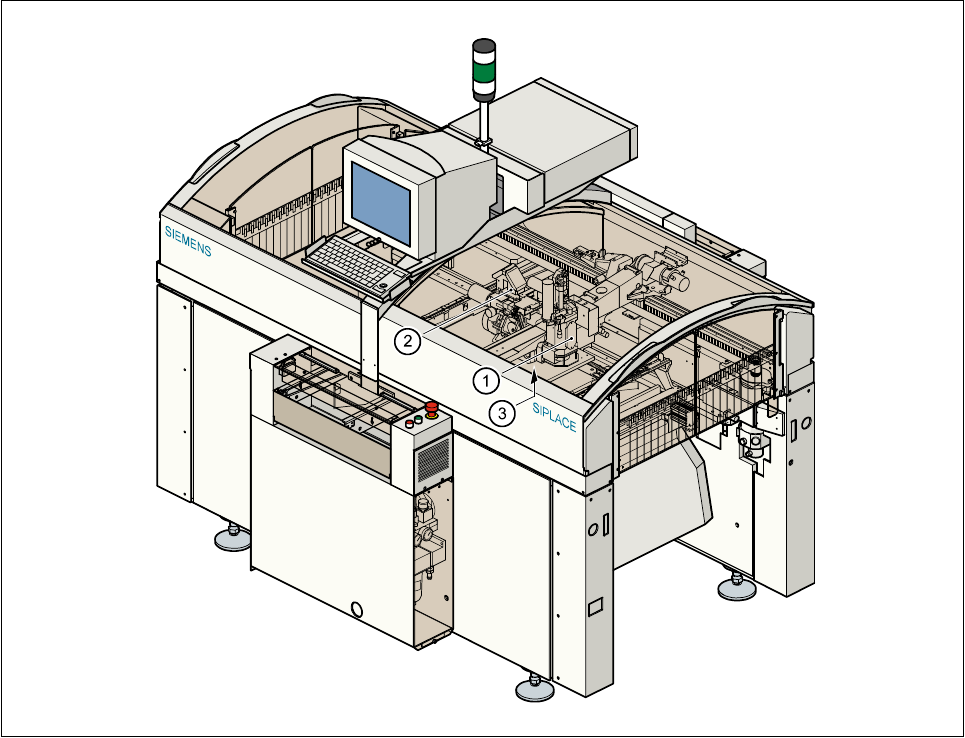

Abb. 5.1.5 Lage der Bestückköpfe und des LP-Visionsystems am SIPLACE 80F
4
- Bestückautomaten
- Legende zu Abb. 5.1.5
1 IC-Bestückkopf 2 12er Revolverbestückkopf
3 LP-Kamera an der Portalunterseite
Mit dem 12er-Revolverbestückkopf können Bauelemente bis zu einer Größe von 18,7 mm x 18,7 mm optisch
zentriert und bestückt werden.
Mit dem IC-Kopf und dem IC-Visionsystem lassen sich Bauelemente bis zu einer Größe von 55mm x 55 mm
optisch zentrieren und bestücken.
Mit FC-Visionsystem können Bauelemente bis zu einer Größe von 20 mm x 20 mm optisch zentriert werden.
Das Kamerasystem zur LP-Lageerkennung befindet sich auf der Portalunterseite. Es zentriert standardmäßig
Leiterplatten der Größen von minimal 50 mm x 50 mm bis 460 mm x 460 mm, optional bis 508 mm x 460 mm.
Die Leiterplattendicke darf sich dabei im Bereich zwischen 0,5 mm und 3 mm bewegen.
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.1 Übersicht über die Visionsysteme an den SIPLACE 80S-20/F4/F5 - Automaten
Einrichter 5 - 9

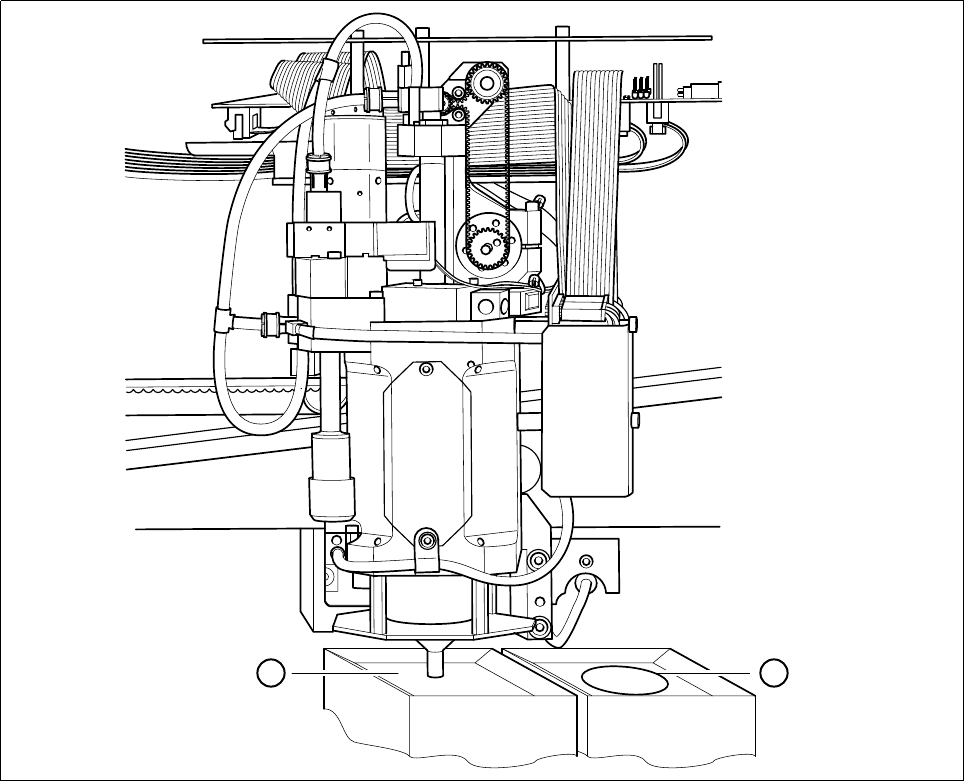

Abb. 5.1.6 Lage der BE-Kamerasysteme für den IC-Bestückkopf
- Legende zu Abb. 5.1.6
1 IC-Kamerasystem 2 FC-(Flipchip)Kamerasystem
Die Auswerteeinheit (ICOS-MVS - System), im Steuereinschub des Automaten untergebracht (siehe Abb.
5.1.7, Seite 5 - 10) verarbeitet und wertet die Signale der LP- und BE-Kamerasysteme des 12er Revolver-
und IC-Bestückkopfs aus. Aus den Sollwertabweichungen werden Korrekturwerte ermittelt, die wiederum in
die Neuberechnung der Bestückpositionen und Drehwinkel der zu bestückenden Bauelemente eingehen.

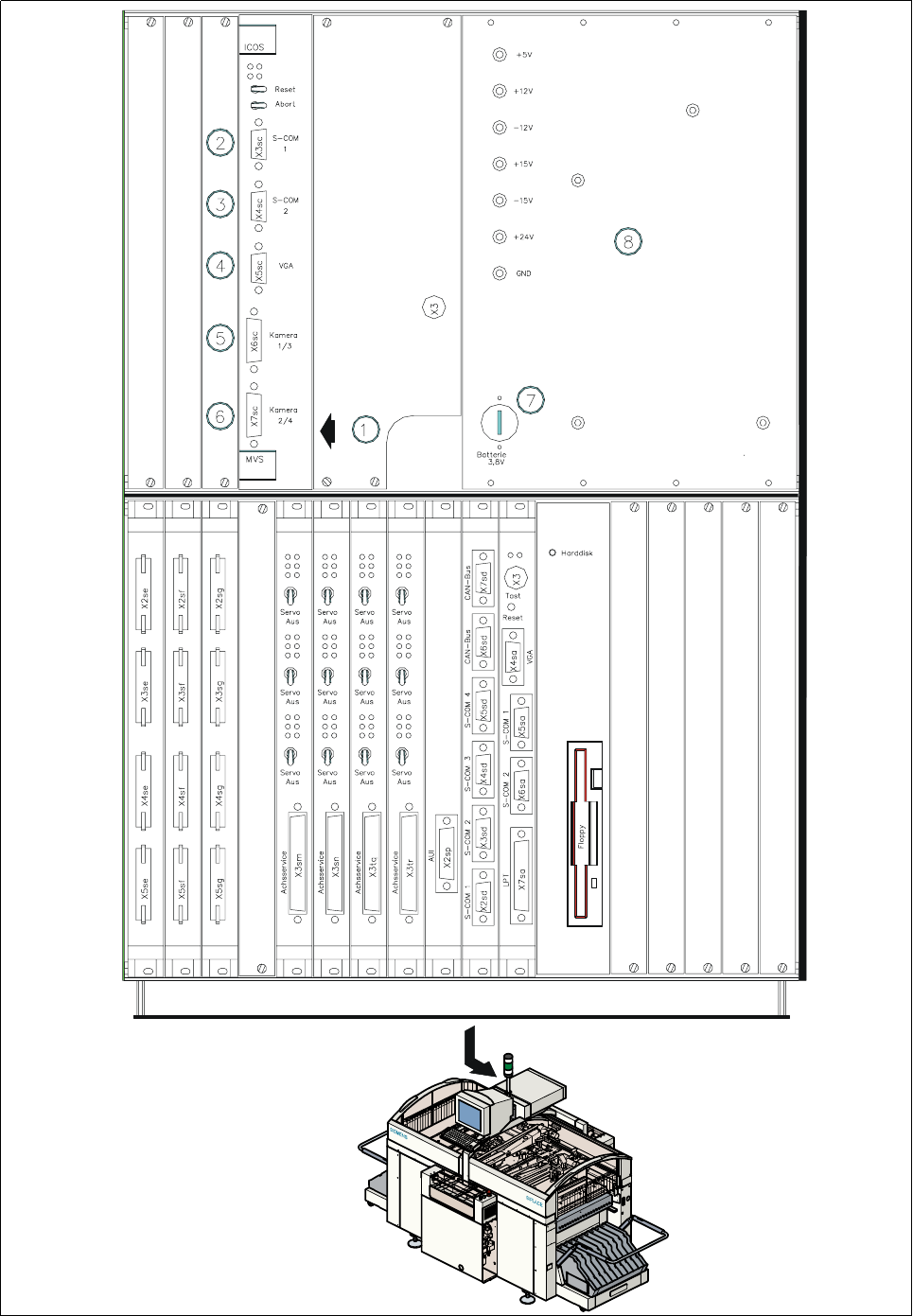

- Legende zu Abb. 5.1.7
1 Visionsystem, LP- und BE- Vision-Auswerteeinheit 2 COM1
3 COM2 4 Bildschirmanschluß
5 Kameraanschlüsse 6 Kameraanschlüsse
1 LP-Kamera 2 IC-Kopf-Kamera
3 BE-Kamera 12er Revolverkopf 4 FC-Kamera
7 Batterie 8 Netzteil
1 2
