5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.3 BE-Visionsystem Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 30 Einrichter

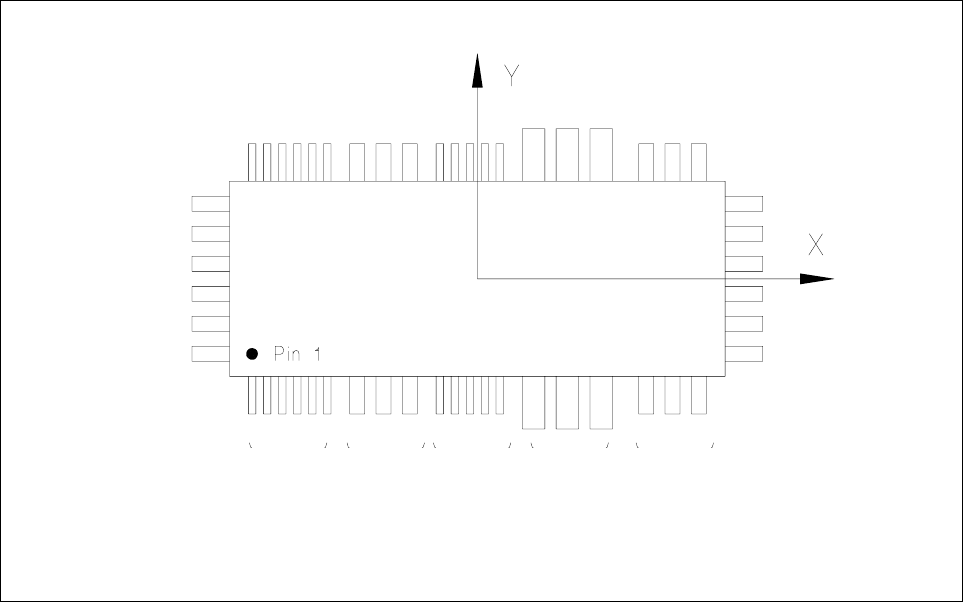

Abb. 5.3.2 Beispiel für unregelmäßige Bauelemente
Teilungsabweichung
Für jedes Bauelement kann im GF-Editor die Teilungsabweichung (das ist der Teilungsabstand von Beinchen-
mitte bis Beinchenmitte) gesondert eingegeben werden. Wird dieser Wert überschritten, wird das Bauelement
nicht zentriert und somit nicht bestückt.
Grenzwert der Qualitätsmessung
Die Bauelemente dürfen die Grenzwerte der Qualitätsmessung nicht überschreiten, weil sie dann nicht
bestückt werden.
Grenzwerte sind:
– Differenz der Beinchenanzahl zwischen Original und Model.
– Teilungsabweichung größer als der Wert in der GF-Datei.
– Größerer Orthogonalitätsfehler, als in der GF-Datei vorgegeben.
– Größere Abweichung der Außenmaße.
– Größere Abweichung des Mittelpunkts als die zulässige Lagetoleranz beim Abholen.
Modell 1 Modell 2 Modell 1 Modell 3 Modell 2
Gruppe 1 Gruppe 1 Gruppe 2 Gruppe 1 Gruppe 2
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.3 BE-Visionsystem
Einrichter 5 - 31
5.3.5 Sicherheitshinweise zu den BE-Visionsystemen am 80F
4
- bzw.
80F
5
-Automaten
GEFAHR
An den Sicherheitseinrichtungen des 80F
4
bzw. 80F
5
- Automaten oder am IC- bzw. Flip-Chip-Modul dürfen
keinerlei Änderungen oder Manipulationen vorgenommen werden!
Die optische Strahlung der IC- bzw. Flip-Chip-Kamera entspricht der Laserklasse 1, solange die Kameras fest
im Automaten installiert und die Schutzhauben geschlossen sind (EN 60825-1 bzw. IEC 825).
Abb. 5.3.3 Kennzeichnung der
Laserklasse 1
Laser Klasse 1
