5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.5 Marke teachen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 42 Einrichter
Abb. 5.5.4 Flußplan ’Marke teachen’ - Menü ’Kontrastempflindlichkeit’
Menüoptionen 'Marke teachen'
Menü 'Kontrastempfindlichkeit''
Nein
Kontrast-
empfindlichkeit
Marke
geladen bzw.
geteacht?
Menü
Marken-
auswahl
A
Ja
Tabelle 5
einstellen
Tabelle 1
Videobild
Teachbefehl mit
unterschiedlicher
Grauwerttransformation
Ausgabe des
Eindeutigkeitswertes
ESC
Tabelle 2 Tabelle 3 Tabelle 4 Tabelle 5
Marke
DefaultwerteAbbruch
Auswahlbox
'Kontrastempfindlichkeit
Tabelle 5' einstellen
(Standardwerte
übernehmen)
Übernehmen (gewählte Werte sichern)
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.5 Marke teachen
Einrichter 5 - 43
Abb. 5.5.5 Flußplan ’Marke teachen’ - Menü ’Marke testen’
Nein
Positionierung
Marke testen
Marke
geladen bzw.
geteacht?
Menü
Markenauswahl
A
Ja
Videobild
Anstoß des
Meßablaufs
Ausgabe der
Markenqualität
ESC
ESC
Return
(wiederholen)
X/Y-
Verfahren
LP ins
Ausgabeband
LP ins Bearbei-
tungsband
Zentrieren Testen
Marke
Videobild
Ränder der
Markenstruktur
festlegen
(hor./vert.)
ESC
Return
(abspeichern)
Videobild
Kamera-
positionierung
Leiterplatten-
transport 1/2
Menüoptionen 'Marke teachen'
Menü 'Marke testen'
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.5 Marke teachen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 44 Einrichter
5.5.3 Menü ’Markenauswahl’
Bei Anwahl der Option ’Marke teachen’ im Menü ’Grundansicht’ werden folgende Aktionen gestartet:
Im Stationsrechner werden die Funktionen für das Visionsystem aktiviert.
Das Menü ’Markenauswahl’ wird aufgeklappt.
Der Stationsrechner fordert vom Linienrechner die Markennummernliste mit Kommentaren an und stellt
diese auf dem Bildschirm dar. Die Transformationstafeln für die Farbdarstellung sind lokal im Stations-
rechner gespeichert.

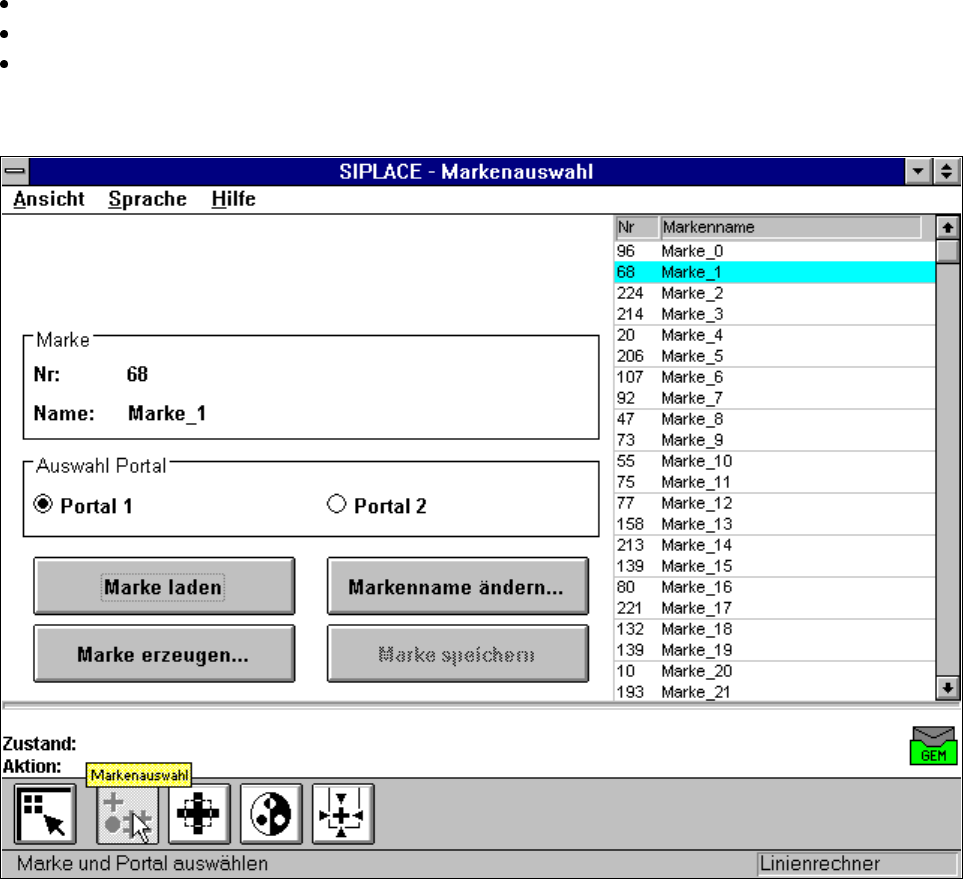

Abb. 5.5.6 Menü ’Markenauswahl’
Das Menü bietet Ihnen, wie die Abbildung zeigt, folgende Optionen zur Anwahl.
– Auswahl Portal
– Marke laden
– Marke erzeugen
– Markennamen ändern
– Marke speichern
Markennummernliste
Ä
