0 Einleitung Betriebsanleitung SIPLACE 80S-20/F4/F5 0.4 Baugruppenübersicht Ausgabe 05/99 ab Softwareversion SR.405.xx 0 - 26 0.4.4 Gesamtansicht SIPLACE 80F 5 mit W afflepac kwechsler Abb. 0.4.4 Gesamtansicht SIPLACE 80…
Betriebsanleitung SIPLACE 80S-20/F4/F5 0 Einleitung
Ausgabe 05/99 ab Softwareversion SR.405.xx 0.4 Baugruppenübersicht
0 - 25
0.4.3 Gesamtansicht SIPLACE 80F
5
Abb. 0.4.3 Gesamtansicht SIPLACE 80F
5
- Legende zu Abb. 0.4.3
1 Stellplatz 1 2 IC-Bestückkopf
3 Portal 1 4 6 er-Revolverkopf
5 Stellplatz 3
0 Einleitung Betriebsanleitung SIPLACE 80S-20/F4/F5
0.4 Baugruppenübersicht Ausgabe 05/99 ab Softwareversion SR.405.xx
0 - 26

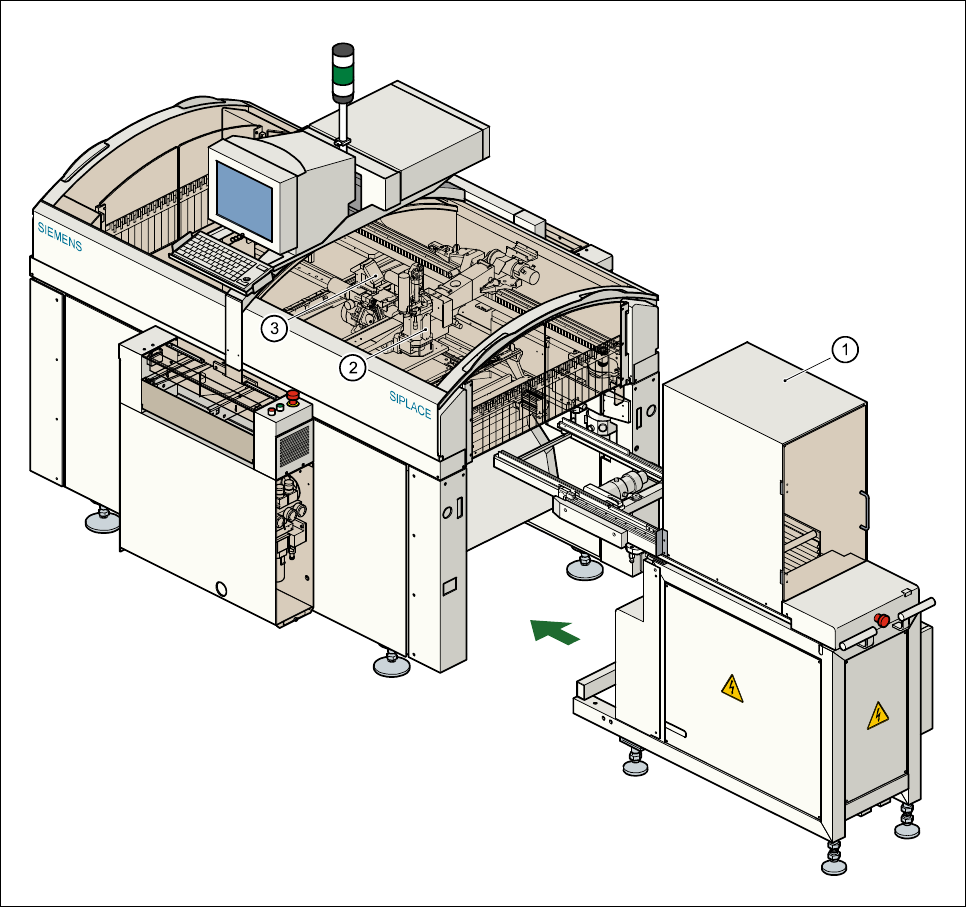

0.4.4 Gesamtansicht SIPLACE 80F
5
mit Wafflepackwechsler
Abb. 0.4.4 Gesamtansicht SIPLACE 80F
5
mit Wafflepack Wechsler
- Legende zu Abb. 0.4.4
1 Wafflepack-Wechsler
2 IC-Bestückkopf
3 Revolverkopf
Betriebsanleitung SIPLACE 80S-20/F4/F5 0 Einleitung
Ausgabe 05/99 ab Softwareversion SR.405.xx 0.4 Baugruppenübersicht
0 - 27
0.4.5 Übersicht 12 er-Revolverkopf
Abb. 0.4.5 Übersicht 12 er-Revolverkopf
- Legende zu Abb. 0.4.5
1 Platine für BE-Beleuchtungssteuerung 2 Pinolen (1 bis 12)
3 Stelleinheit für Abwurfposition 4 Sternantrieb
5 Zwischenverteilerplatine 6 Z-Achsenantrieb
7 BE-Kamera 8 BE-Beleuchtungssystem
008
008
1
2
3
4
5
6
7
8
