5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 72 Einrichter
5.6.2.3 Schaltflächen
Für die Optionsanwahl bietet Ihnen das System folgende Schaltflächen an:
– GF laden
Nachdem Sie im Listenfeld das gewünschte Bauelement angewählt haben, klicken Sie auf die Schaltflä-
che ’GF laden’. Die Gehäuseformparameter werden geladen.
– GF speichern
Die generierten Gehäuseformparameter werden abgespeichert, wenn Sie diese Schaltfläche anklicken.
– Abholen
Der Bestückkopf holt das gewählte Bauelement ab.
5.6.2.4 Videobilder
Bei bestimmten Aktionen wird das Kamerabild des MVS-Systems (Visionauswerteeinheit) am Bildschirm des
Stationsrechners angezeigt. Zusätzlich sind in das Bild Kopf- und Fußzeilen eingeblendet:
– Die Kopfzeile enthält beispielsweise die augenblicklich angewählte Menüoption, die GF-Nummer, Bewer-
tungskriterien, Meßresultate usw.
– In den Fußzeilen finden Sie Befehlssequenzen, Tastaturkommandos, Kamerakoordinaten usw. angezeigt.
Videobilddarstellungen können Sie immer mit der ’ESC’-Taste verlassen. Danach erscheint wieder das jewei-
lige Menüfenster.
5.6.2.5 Meldungen
Meldungen sind Textfelder, die Hinweise zu Aktionen, Warnungen usw. beinhalten. Sie werden eingeblendet
– bei Fehlbedienungen.
– bei Aufforderungen an den Benutzer, Aktionen durchzuführen (z. B. GF-Nummer eingeben).
– bei Hinweisen (z. B. BE wird entsorgt).
– um eine längerfristige Aktion des Systems anzuzeigen (z. B. GF-Daten werden gespeichert).
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 73

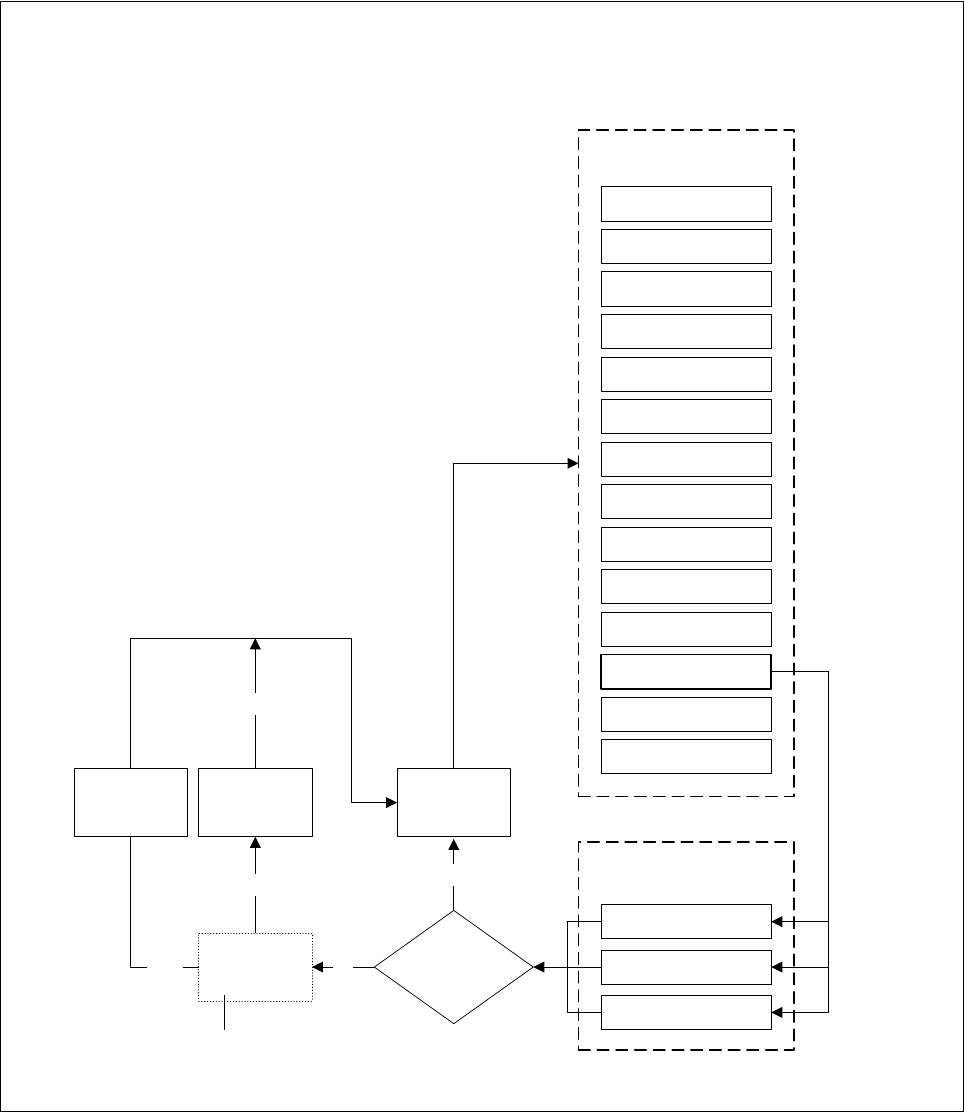

Abb. 5.6.1 Flußplan ’BE testen’ - Menüoptionen ’Bauelement testen’
Menüoptionen 'Bauelement testen'
Grundansicht
Menü 'Grundansicht
Rüstung
Fehler
Förderer
Funktionen Portal 3
Funktionen Portal 4
LP-Transport 2
LP-Transport 1
Marke teachen
Bauelement testen
SITEST
GEM
Grundansicht
Markenauswahl
Bauelement testen
Gehäuseform
abspeichern
Menüoption
Bauelement testen
Gehäuseformauswahl
Gehäuseform
geändert?
Nein
Funktionen Portal 1
Funktionen Portal 2
Ja
Bauelement
entsorgen
Gehäuseform
wird abge-
speichert
Ja
Nein
Gehäuseform
wird
restauriert
Ja
Auswahlbox 'Änderungen
der Gehäuseform
abspeichern'
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 74 Einrichter

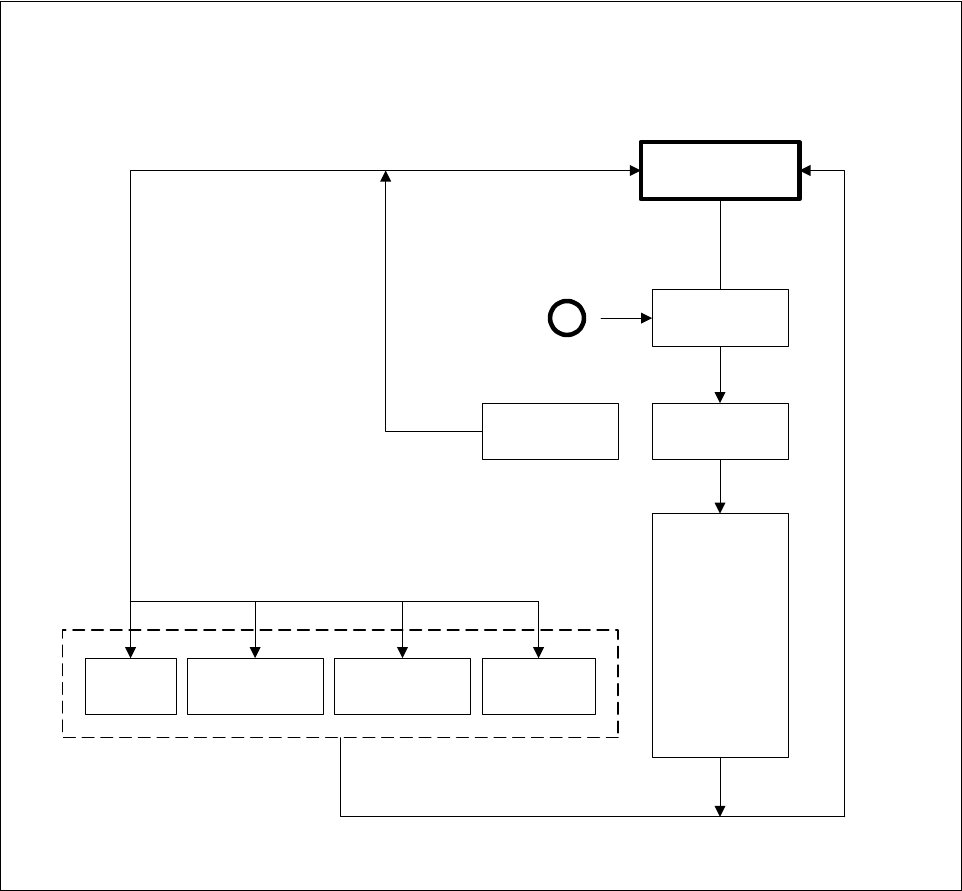

Abb. 5.6.2 Flußplan ’BE testen’ - Menü Gehäuseformauswahl
Gehäuseform-
auswahl
Befindet sich ein
Bauelement an
der Pipette, wird
dieses entsorgt.
Der Stations-
rechner fordert
die GF-Datei
vom Linien-
rechner an und
lädt diese
in das MVS
Default
Revolverkopf
12 Seg. /DLM1 *)
Flip-Chip *)
Pick & Place
Kopf *)
Gehäuseform
laden
Menü 'Gehäuseformauswahl'
A
Gehäuseform
auswählen
Kameratyp
Gehäuseform
speichern
*) Nur bei 80F-Automaten, falls das Bauelement nicht nur mit dem Standard-
Kameratyp (Default), sondern alternativ mit einem anderen Kameratyp zentriert werden soll.
