0 Einleitung Betriebsanleitung SIPLACE 80S-20/F4/F5 0.4 Baugruppenübersicht Ausgabe 05/99 ab Softwareversion SR.405.xx 0 - 28 0.4.6 Übersicht 6 er-Revol verkopf mit Standard-BE-V isionsystem Abb. 0.4.6 Übersicht 6 er-Rev…
Betriebsanleitung SIPLACE 80S-20/F4/F5 0 Einleitung
Ausgabe 05/99 ab Softwareversion SR.405.xx 0.4 Baugruppenübersicht
0 - 27

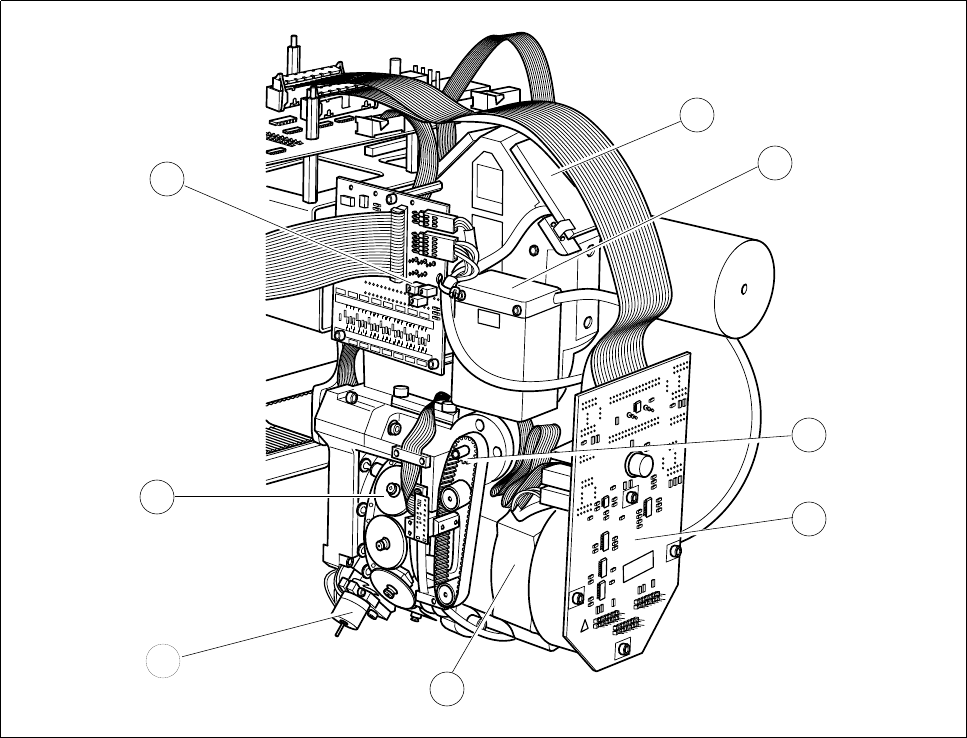

0.4.5 Übersicht 12 er-Revolverkopf
Abb. 0.4.5 Übersicht 12 er-Revolverkopf
- Legende zu Abb. 0.4.5
1 Platine für BE-Beleuchtungssteuerung 2 Pinolen (1 bis 12)
3 Stelleinheit für Abwurfposition 4 Sternantrieb
5 Zwischenverteilerplatine 6 Z-Achsenantrieb
7 BE-Kamera 8 BE-Beleuchtungssystem
008
008
1
2
3
4
5
6
7
8
0 Einleitung Betriebsanleitung SIPLACE 80S-20/F4/F5
0.4 Baugruppenübersicht Ausgabe 05/99 ab Softwareversion SR.405.xx
0 - 28
0.4.6 Übersicht 6 er-Revolverkopf mit Standard-BE-Visionsystem
Abb. 0.4.6 Übersicht 6 er-Revolverkopf mit Standard-BE-Visionsystem
- Legende zu Abb. 0.4.6
1 Platine für BE-Beleuchtungssteuerung 2 Pinolen (1 bis 6)
3 Stelleinheit für Abwurfposition 4 Sternantrieb
5 Zwischenverteilerplatine 6 Z-Achsenantrieb
7 BE-Kamera 8 Standard-BE-Beleuchtungssystem
5
6
7
1
4
2
3
8
Betriebsanleitung SIPLACE 80S-20/F4/F5 0 Einleitung
Ausgabe 05/99 ab Softwareversion SR.405.xx 0.4 Baugruppenübersicht
0 - 29
0.4.7 Übersicht 6 er-Revolverkopf mit BE-Visionsystem für
Flip-Chip-BEs, Bare Dies und Standard-BEs (DCA-Option)
Abb. 0.4.7 Übersicht 6 er-Revolverkopf mit BE-Kamera für Flip-Chips, Bare Dies und Standard-BEs
- Legende zu Abb. 0.4.7
1 Platine für BE-Beleuchtungssteuerung 2 Pinolen (1 bis 6)
3 Stelleinheit für Abwurfposition 4 Sternantrieb
5 Zwischenverteilerplatine 6 Z-Achsenantrieb
7 BE-Kamera 8 BE-Beleuchtungssystem für Flip-Chip-BEs,
Bare Dies und Standard-BEs (DCA-Option)
