Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen Einric hter 5 - 101 5.6.4. 6 Opti on ’Auswertezeit’ HINWEIS Sie kö nnen di ese Op tion er st an k…
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 100 Einrichter
Stern:
weiß: Position des Bauelements
Synthetische ’Ball’-Modelldarstellung
in Pixelauflösung am linken Rand des Videobildes
Die Beschreibung finden Sie unter dem Punkt ’Grid-Driven-Mode’.
5.6.4.5 Option ’Bild speichern’
HINWEIS
Sie können diese Option erst anklicken, wenn Sie bereits eine GF-Nummer geladen haben.
Abb. 5.6.22 Menü ’Bauelement testen’, Option ’Bild speichern’
Mit diesem Menü haben Sie die Möglichkeit, das erzeugte Videobild als Datei auf die Festplatte des Maschi-
nencontrollers abzuspeichern. Der Dateiname und der Pfad sind voreingestellt und lauten:
C:\TMP\MVSBILD.MVS
Kopieren Sie zur weiteren Analyse bei der Siemens AG die Datei von der Festplatte des MVS-Controllers auf
eine Diskette und senden Sie diese an die Serviceabteilung von AUT 5.
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 101
5.6.4.6 Option ’Auswertezeit’
HINWEIS
Sie können diese Option erst anklicken, wenn Sie zuvor bereits eine GF-Nummer geladen haben.

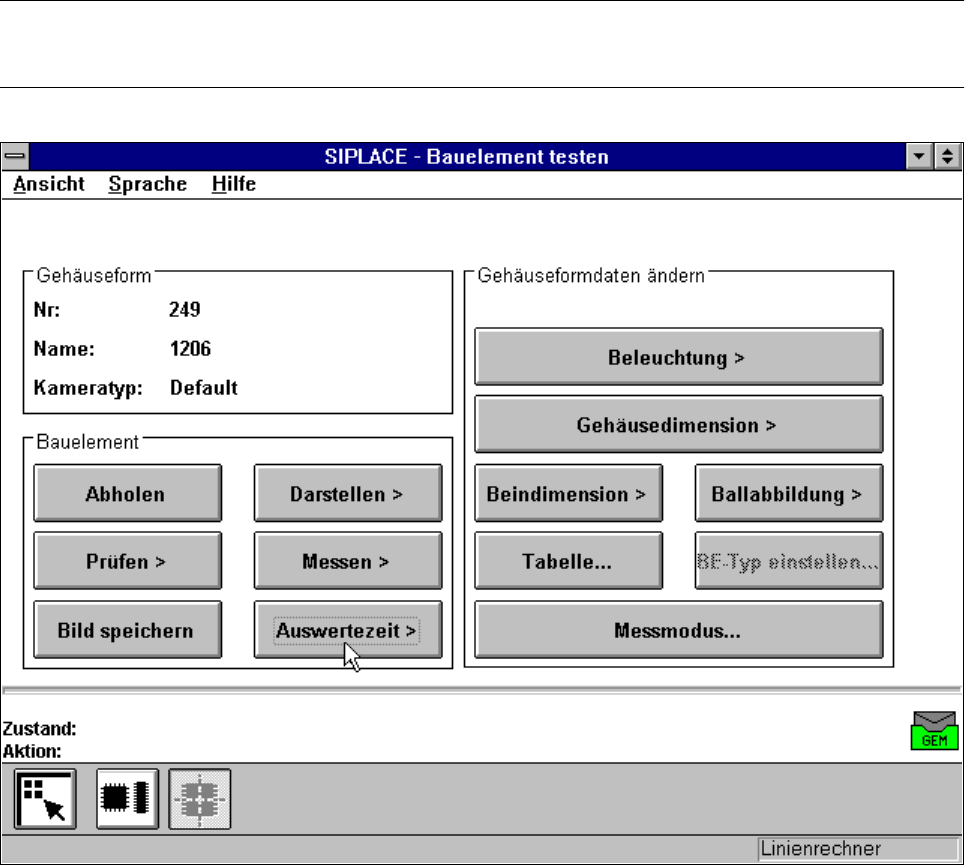

Abb. 5.6.23 Menü ’Bauelement testen’, Option ’Auswertezeit’
Mit dieser Option können Sie sich die Auswertezeit für ein ausgewähltes Bauelement anzeigen lassen. Akti-
vieren Sie die Funktion, so werden folgende Aktionen gestartet:
– Der Meßvorgang wird aktiviert.
– Das Videobild erscheint am Bildschirm.
– Die Auswertezeit wird eingeblendet.
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 102 Einrichter

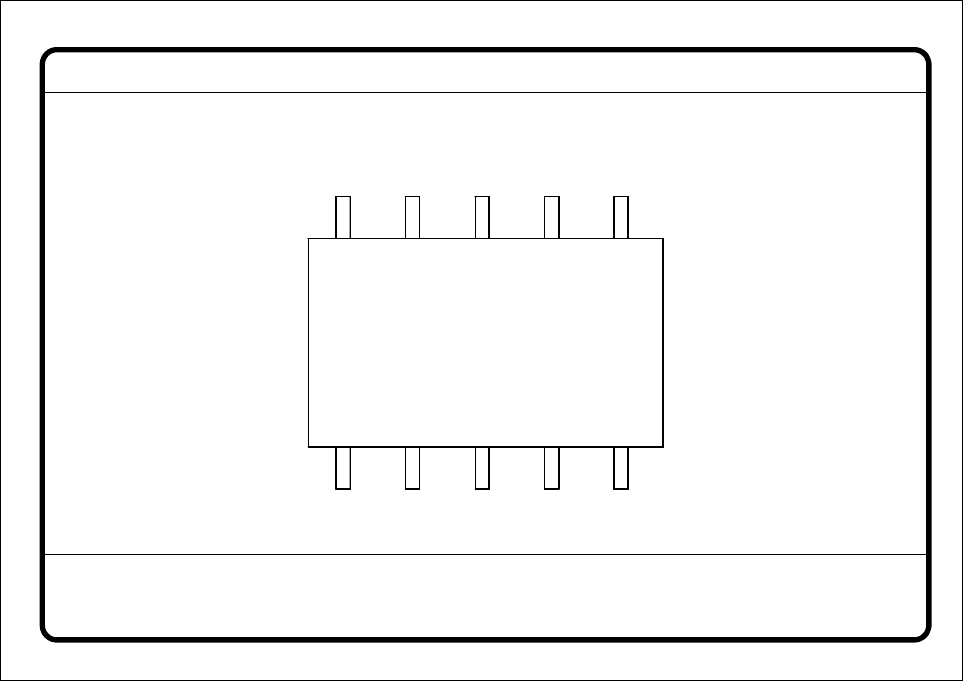

Abb. 5.6.24 Menü ’Bauelement testen’, Videobild ’Auswertezeit’
– Mit der RETURN-Taste starten Sie die Messung. Nach Abschluß des Meßvorgangs wird die Meßzeit in
msec. eingeblendet.
– Mit ESC verlassen Sie die Option. Das Videobild wird weggeschaltet und es erscheint wieder das Menü
’Bauelement testen’.
5.6.4.7 Erläuterungen zur Gruppe der Optionen ’GF-Daten ändern’
Zur Gruppe ’Gehäuseformdaten ändern’ gehören folgende Optionen:
– Beleuchtung
– Gehäusedimension
– Beindimension
– Ballabbildung
– Tabelle
– BE-Typ einstellen (nur beim 80F
4
bzw. 80F
5
-Automaten, siehe Abschnitt 5.10 ab Seite 5 - 163)
– Meßmodus
Die GF (Gehäuse-Form)-Datei ist im Linienrechner gespeichert. Sie besteht im wesentlichen aus zwei
Hauptteilen:
– den geometrischen Gehäuseformdaten und
– den sensorspezifischen Daten.
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
