Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen Einric hter 5 - 107 5.6.4. 10 Option ’Beindimensi on’ Mit dies er Option können Sie die o ptische…
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 106 Einrichter
5.6.4.9 Option ’Gehäusedimension’
Sie haben hier die Möglichkeit, die optische Gehäusebreite- und -länge zu verändern, wenn der Effekt der
Abbildungsreduktion zu stark auftritt. Dieser Effekt tritt vorwiegend bei zylindrischen Bauelementen und bei
PLCCs, BGAs und µBGAs auf.

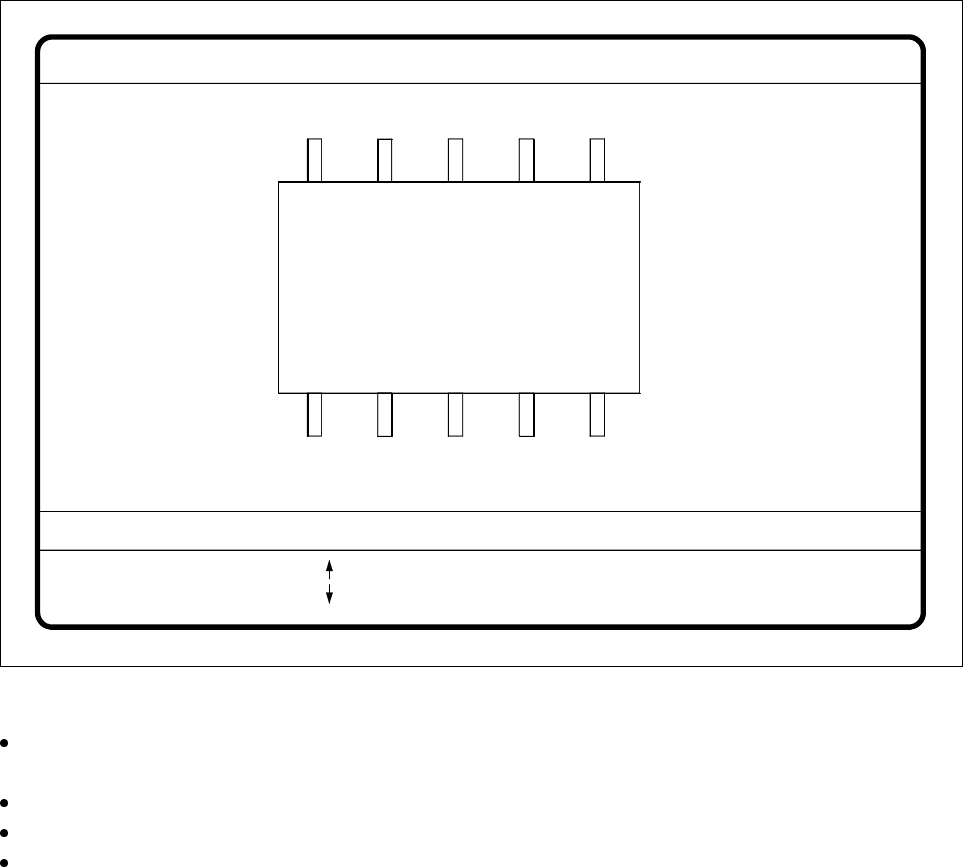

Abb. 5.6.27 Menü ’Bauelement testen’, Videobild ’Gehäusedimension’
Mit den Pfeiltasten ändern Sie die Länge und Breite des Bauelements. Die aktuellen geometrischen Daten
werden angezeigt. (Siehe Anmerkung Seite 5 - 104).
Mit der Leertaste wechseln Sie zwischen den Seiten des Bauelements.
Mit ’RETURN’ lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen spezifiziert sind.
Mit ’ESC’ verlassen Sie die Option.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...
Gehäusedimension
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 107
5.6.4.10 Option ’Beindimension’
Mit dieser Option können Sie die optische Beinbreite und -länge verändern. Darüber hinaus läßt sich auch der
Beinkontrast verändern, wenn durch die Abbildungsreduktion die Beinchen nicht zuverlässig erkannt werden.

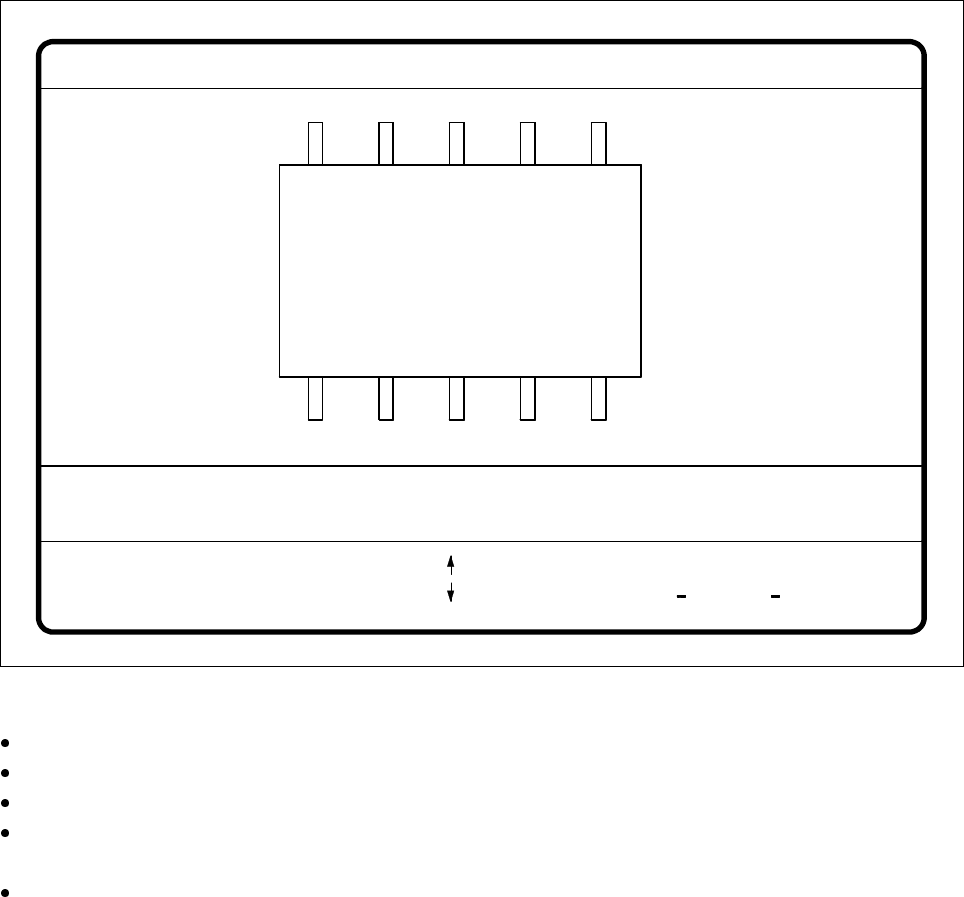

Abb. 5.6.28 Menü ’Bauelement testen’, Option Beindimension
Mit der Tabulatortaste wählen Sie das Beinmodell.
Mit der Leertaste wählen Sie die Beinseite.
Mit + und – erhöhen Sie bzw. erniedrigen Sie den Beinkontrast.
Mit den Pfeiltasten ändern Sie die Beinchenbreite und -länge. Das Bauelement erscheint in seinen Außen-
konturen und mit den aktualisierten geometrischen Beindaten am Videoschirm.
Mit der ’RETURN’-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen für das spe-
zifizierte Bauelement stehen.
Mit ’ESC’ brechen Sie die Option ab, auch wenn noch nicht alle Meßschritte durchgeführt wurden. Sie kehren
zum Menü ’Bauelement testen’ zurück.
GF-Nr. = 5Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ... opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 108 Einrichter
5.6.4.11 Option ’Ballabbildung’
Mit dieser Option können Sie die ’Ball’-Modellbeschreibung verändern.
Abb. 5.6.29 Menü ’Bauelement testen’, Videobild ’Ballabbildung’
Mit der Tabulatortaste wählen Sie das ’Ball’-Modell.
Mit der Leertaste wählen Sie den Radiustyp - Innen- oder Außenradius.
Mit den Pfeiltasten vergrößern oder verkleinern Sie den Innen- oder Außenradius des Balls. Die Balls
erscheinen in ihren geometrischen Abmaßen am linken Videobildrand als Pixelbild.
Der Wert des Innenradius bestimmt die Ballform:
– Ist der Innenradius gleich 0, so ist die Ballform ein Kreis.
– Ist der Innenradius größer 0, so ist die Ballform ein Kreisring (Doughnut, wird nur selten verwendet).
Mit + oder – erhöhen bzw. erniedrigen Sie den ’Ball’-Kontrast.
Wählen Sie den Ballkontrast > 0, wenn der Ball heller als der Hintergrund ist.
Wählen Sie den Ballkontrast < 0, wenn der Ball dunkler als der Hintergrund ist.
Mit der RETURN-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen für das spe-
zifizierte Bauelement stehen.
Mit ESC brechen Sie die Option ab, auch wenn noch nicht alle Meßschritte durchgeführt worden sind. Sie
kehren zum Menü ’Bauelement testen’ zurück.
GF-Nr. = 5Ballabbildung
RET: BE prüfen
Tab: Ballmodell
Rad. i.[mm]
Ballmodell = 1
Rad. a.[mm]
Rad. typ: innen/aussen
= 0.500
= 1.500
+ : Kontrast +
- : Kontrast -
Kontrast a.
Kontrast i.
= 10
= 20
: grösser
: kleiner
Blank: Radiustyp
