5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 112 Einrichter
Einstellen der Kontrastempfindlichkeit zur Verstärkung des Kontrasts bei kontrastarmen Bauelementen
Wählen Sie folgende Einstellungen, um den Kontrast bei kontrastarmen Bauelementen zu verstärken:

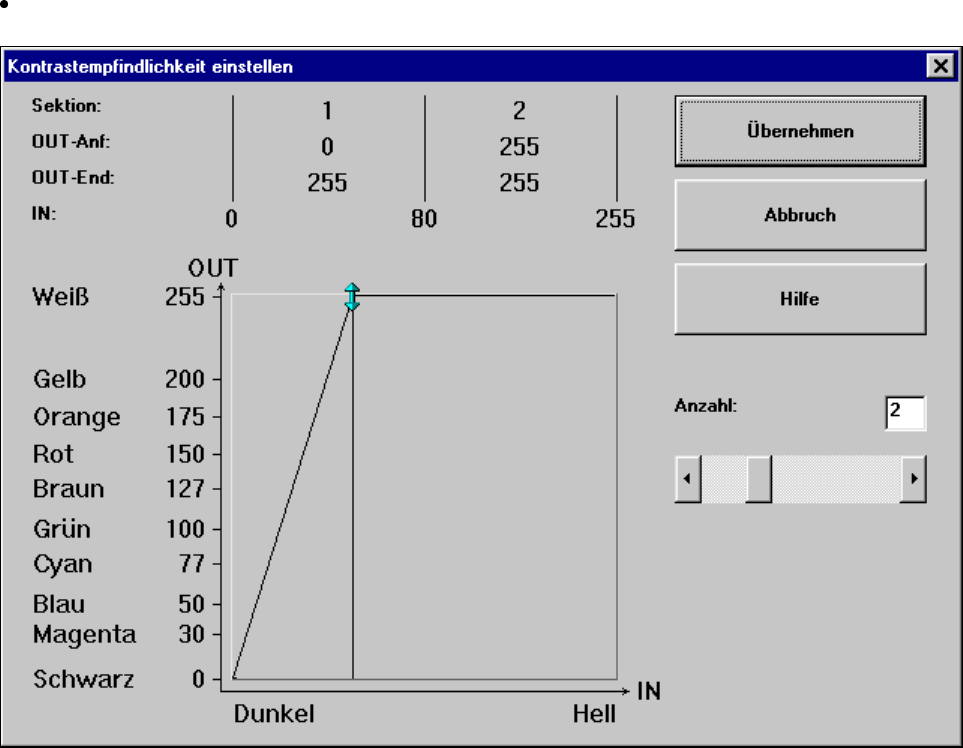

Abb. 5.6.32 Einstellen der Kontrastempfindlichkeit zur Verstärkung des Kontrasts
bei kontrastarmen Bauelementen
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 113
Einstellen der Kontrastempfindlichkeit zur Unterdrückung von Störstrukturen und gleichzeitiger Ver-
stärkung des Kontrasts
Wählen Sie folgende Einstellungen, um Störstrukturen zu unterdrücken und zugleich den Kontrast bei kon-
trastarmen Bauelementen zu verstärken:

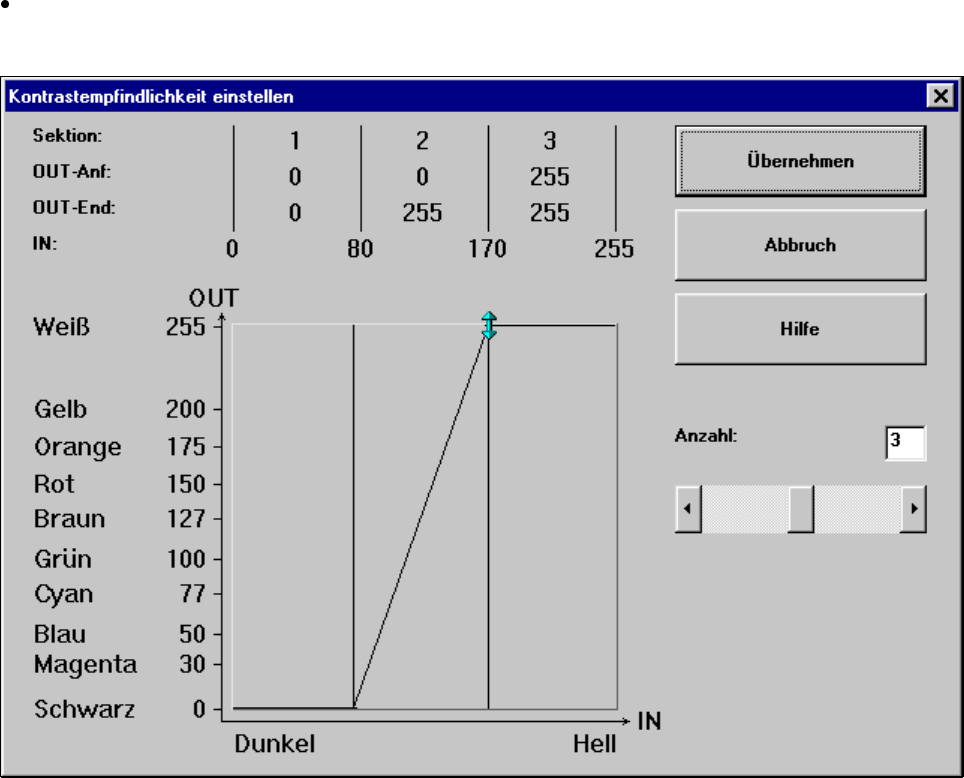

Abb. 5.6 - 33 Einstellen der Kontrastempfindlichkeit zur Unterdrückung von Störstrukturen und
gleichzeitiger Verstärkung des Kontrasts
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 114 Einrichter
5.6.4.13 Option ’Meßmodus’
HINWEIS
Die Option läßt sich nur aktivieren, wenn zuvor eine GF-Nummer geladen wurde.
In diesem Menü können Sie diese Meßbedingungen manipulieren. Die Menüoptionen sind vor allem dafür
gedacht, nicht zum Standardspektrum gehörende Bauelemente zu beschreiben.
Die Option bietet Ihnen die Möglichkeit
– eine bestimmte Meßmethode oder Kombination mehrerer Meßmethoden auszuwählen und zu aktivieren.
– einzelne Meßmethoden zu deaktivieren und
– die zu jeder Meßmethode zugehörigen Parameter zu verändern.
Die Hexparameter der einzelnen Meßmethoden lassen sich auf zwei Arten ändern:
– zum einen indirekt, d. h. menügesteuert
Mit Hilfe von Einstellmenüs und erklärenden Texten werden Sie durch den GF-Manipulator geführt, um
schnell und präzise die gewünschten Meßergebnisse zu erzielen.
– zum anderen direkt, d. h. Sie tragen die erforderlichen Hexparameter direkt in die Eingabebox
’Meßmodus 2’ ein
HINWEIS
Beachten Sie allerdings dabei, daß die direkte Eingabe der Hexwerte umfangreiche Kenntnisse im Ablauf
der Meßmethodik voraussetzt.
Haben Sie die Absicht, Hexwerte direkt einzugeben oder zu ändern, setzen Sie sich bitte zuvor mit dem
Siemens Service in Verbindung und geben Sie erst nach Rücksprache mit dem Service die bitcodierten
Hexwerte ein.
Wir empfehlen allerdings, in der Regel den menügesteuerten GF-Manipulator zu benutzen.
