5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5 5.6 Bauelement testen Aus gabe 05/99 ab Softwareversion SR.405.xx 5 - 120 Einr ichte r A uflösung in Integrationsrichtung Durch Wahl dieser A uflösung lass en sic…
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 119
– SWIN - Methode (Single Window)
Es wird ein Fenster gewählt. Die Methode ist geeignet für kleine, komplexe Bauelemente und schwan-
kende Abmessungen.
– TWIN - Methode (Two Windows)
Es werden zwei Fenster gewählt. Die Methode eignet sich insbesondere für eine schnelle Auswertung,
zum Beispiel für PLCCs. Voraussetzung dafür ist allerdings, daß die zu untersuchenden Strukturen in der
Mitte der Fenster liegen. Ist dies nicht der Fall, so wählen Sie nur ein Fenster (SWIN-Methode).
Integrationseinstellungen
Haben Sie die Schaltfläche ’Integrationseinstellungen’ angeklickt, erscheint das Menü ’Meßmodus Size Inte-
grationseinstellungen’.

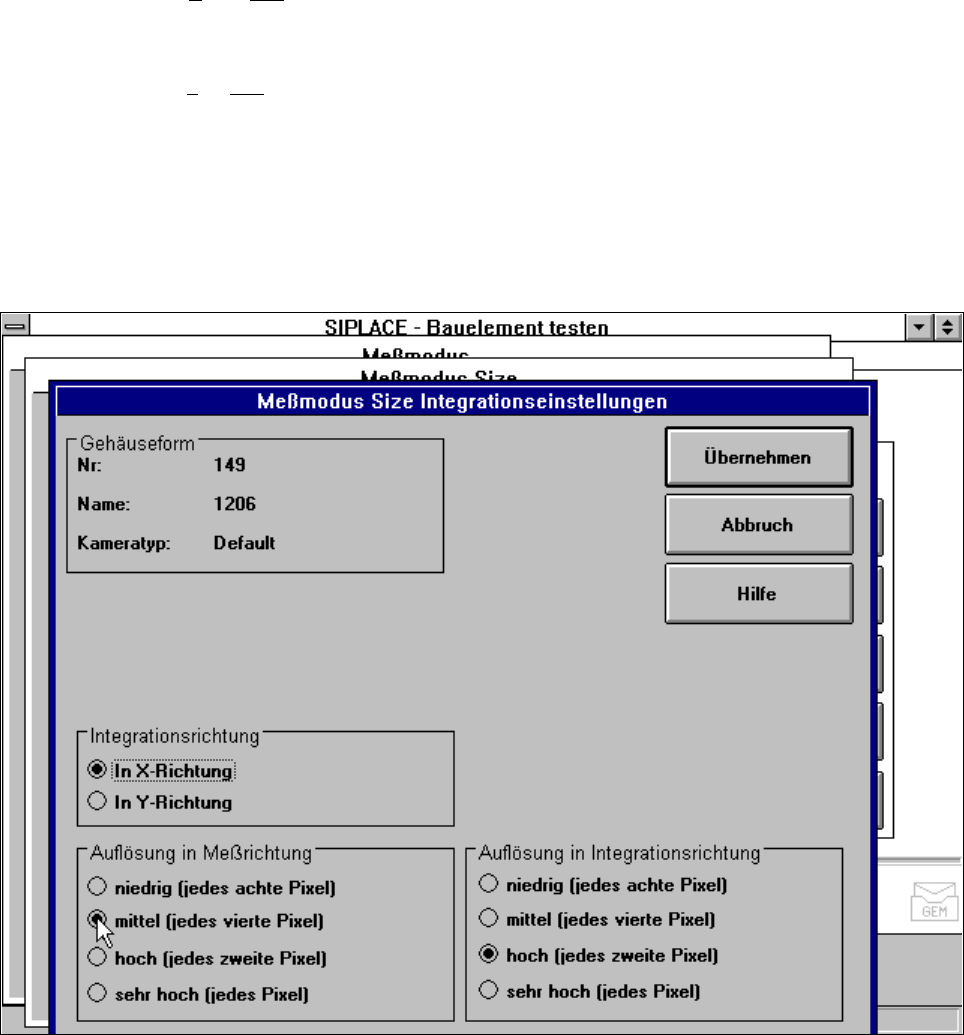

Abb. 5.6.36 Option ’Meßmodus’, Menü ’Meßmodus Size Integrationseinstellungen’
In diesem Menü können Sie die
– Integrationsrichtung,
– die Auflösung in Meßrichtung und
– die Auflösung in Integrationsrichtung wählen.
Integrationsrichtung
Wählen Sie zur Winkelbestimmung die Integrationsrichtung entweder in Richtung X- oder Y-Achse des Bau-
elements. Wir empfehlen, die längere Kante zu wählen.
Auflösung in Meßrichtung
Durch Wahl dieser Auflösung lassen sich die Meßzeiten am Revolverkopf optimieren.
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 120 Einrichter
Auflösung in Integrationsrichtung
Durch Wahl dieser Auflösung lassen sich die Meßzeiten am Revolverkopf optimieren.
5.6.4.17 Meßmodus ’Row’
Nach Anklicken der Schaltfläche ’Einstellen’ im Menü ’Meßmodus Row’ erscheint folgendes Menü:

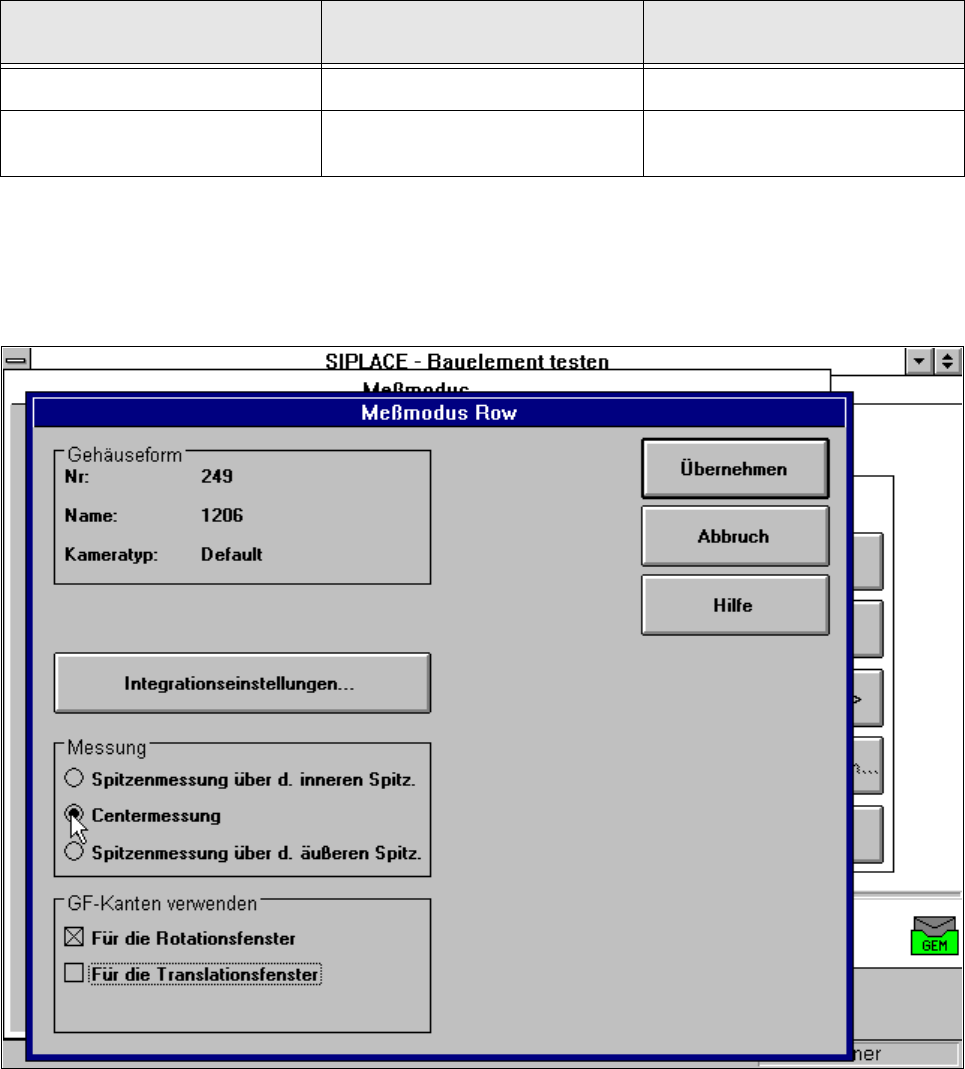

Abb. 5.6.37 Option ’Meßmodus’, Menü ’Meßmodus Row’
In diesem Menü haben Sie die Möglichkeit,
– die Beinchenmeßmethode festzulegen.
– die Gehäuseformkanten für die Rotationsfenster und/oder Translationsfenster zu verwenden.
Messung
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei leicht nach oben
gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen wählen:
Auflösung
in Meßrichtung
Auflösung
in Integrationsrichtung
Kleine Bauelemente sehr hoch sehr hoch
Große Bauelemente mit einem
weiteren Meßschritt in Folge
hoch mittel
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 121
– Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
– Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOJ
– Spitzenmessung über die äußeren Spitzen des Beinchens, zum Beispiel bei QFP, SOT, SO
GF-Kanten verwenden
–
für Rotationsfenster
Die Gehäuseformkanten können zur optimalen Positionierung der Rotationsfenster verwendet werden.
Voraussetzung dafür ist allerdings, daß die Gehäuseformkante sichtbar ist, und daß sich dort keine Bein-
reihe befindet (beispielsweise bei weißen Steckern).
–
bei Translationsfenstern
Die Gehäuseformkanten können zur optimalen Positionierung der Translationsfenster verwendet werden.
Voraussetzung dafür ist allerdings, daß die Gehäuseformkante sichtbar ist, und daß sich dort keine Bein-
reihe befindet.
HINWEIS:
Verwenden Sie den Meßmodus Row nicht zusammen mit dem Meßmodus Size.
Integrationseinstellungen
Haben Sie die Schaltfläche ’Integrationseinstellungen’ angeklickt, erscheint das Menü ’Meßmodus Row Inte-
grationseinstellungen’.

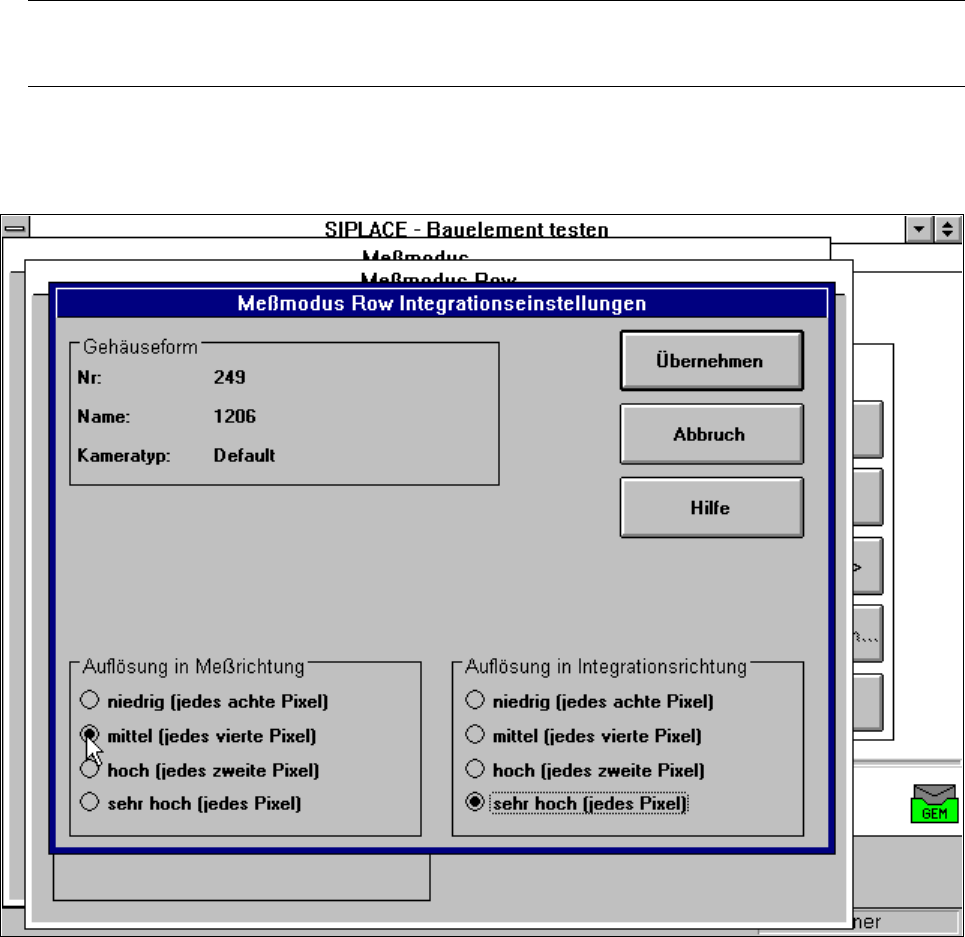

Abb. 5.6.38 Option ’Meßmodus’, Menü ’Meßmodus Row Integrationseinstellung’
