Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 123
Wieviele Beinchen an jeder Ecke messen
Heben sich die Beinchen nicht mehr gut vom Hintergrund ab, beispielsweise bei weißen Steckern, können Sie
hier die zu messende Beinchenanzahl festlegen. Voraussetzung dafür ist allerdings, daß das Bauelement im
Linienrechner vollständig beschrieben ist (FDC). Es folgt dann kein weiterer Lead-Meßschritt.
HINWEIS
Ändern Sie diesen Wert nur für Sonderbauelemente und Stecker ab und deaktivieren Sie bei weißen Stek-
kern die Lead-Messung.
Winkelmessung
Bei einreihigen Bauelementen wird der Verdrehwinkel ungenau ermittelt. Es ist daher besser, auf die Ermitt-
lung des Verdrehwinkels beim Row-Meßmodus zuzugreifen. Schalten Sie dann hier die Winkelmessung aus.
5.6.4.19 Meßmodus ’Lead’
Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Lead’ erscheint das Menü ’Meßmodus Lead’.
Abb. 5.6.40 Option ’Meßmodus’, Menü ’Meßmodus Lead’
In diesem Menü haben Sie die Möglichkeit,
– die Beinchenmeßmethode festzulegen.
– die Fenster separat für jedes Beinchen oder ein kombiniertes Fenster für alle Beinchen für die Messung
auszuwählen.
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.6 Bauelement testen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 124 Einrichter
Messung
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei leicht nach oben
gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen wählen:
– Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
– Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOJ
– Spitzenmessung über die äußeren Spitzen des Beinchens, zum Beispiel bei QFP, SOT, SO
Fenster
–
Separat für jedes Beinchen
Hier definieren Sie die Fenster in Primärrichtung (dunkelblau) und in Sekundärrichtung (hellblau) für die
Messung eines jeden Standardbeinchens für unregelmäßige Bauelemente und Sonderbauelemente.
–
Kombiniertes Fenster
Sie definieren ein gemeinsames Fenster über alle Beinchen. Dies gilt allerdings nur bei vierseitigen, sym-
metrischen Bauelementen.
5.6.4.20 Meßmodus ’Grid’
Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Grid’ erscheint das Menü ’Meßmodus Grid’.
Abb. 5.6.41 Option ’Meßmodus’, Menü ’Meßmodus Grid’
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.6 Bauelement testen
Einrichter 5 - 125
In diesem Menü tragen Sie die Anzahl der zu messenden Balls jeder Ecke ein:
3 für Einfachmessung und 5 für Mehrfachmessung
HINWEIS:
Die Geschwindigkeit des Meßmodus Grid läßt sich erhöhen, wenn zuvor der Meßmodus Size durchgeführt
wurde.
5.6.4.21 Meßmodus ’Ball’
Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Ball’ erscheint das Menü ’Meßmodus Ball’.

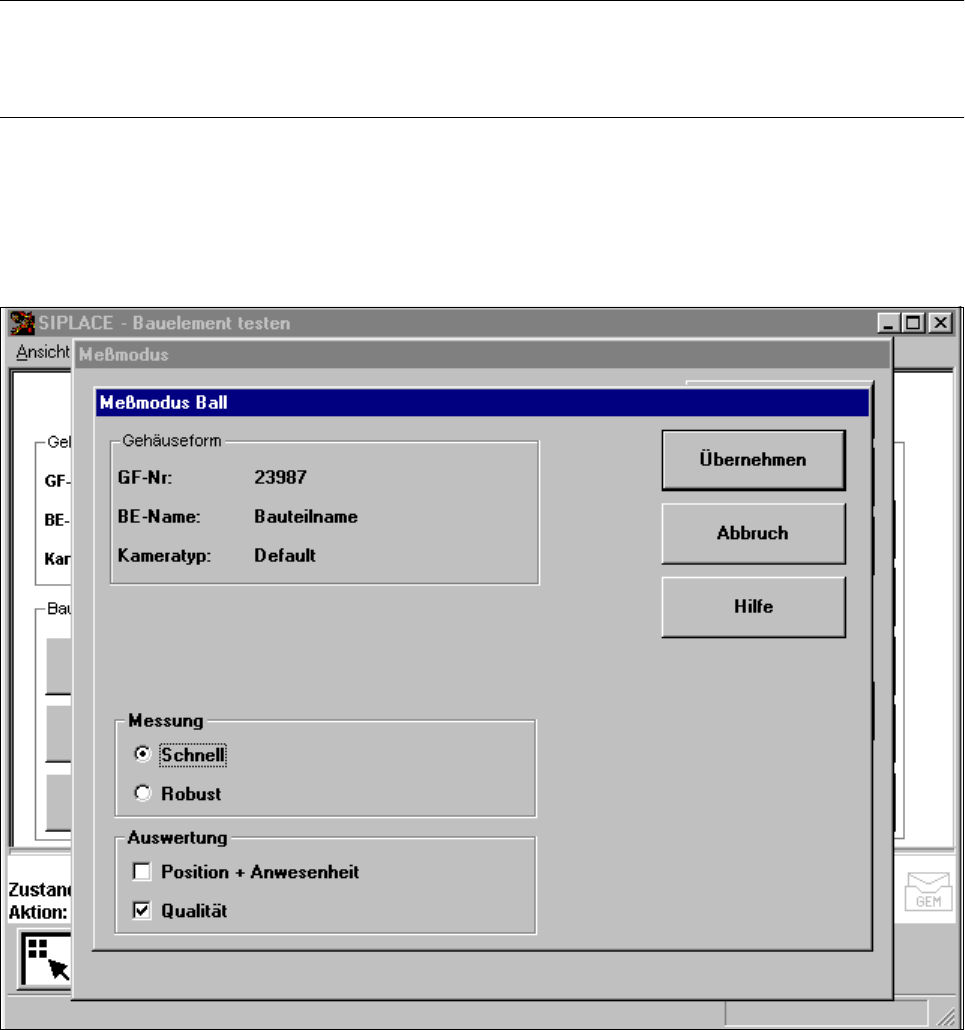

Abb. 5.6.42 Option ’Meßmodus’, Menü ’Meßmodus Ball’
In diesem Menü haben Sie die Möglichkeit,
– unter ’Priorität’ die Meßmethode auszuwählen bzw.
– für die Auswertung eine Positions- und Anwesenheitsbestimmung von Balls bzw. eine Qualitätsauswer-
tung durchzuführen.
