Mittlere Beleuchtungsebene
Die mittlere Beleuchtungsebene läßt sich universell für ein breites Bauelementespektrum einsetzen. Bei hel-
len Bauelementekörpern, Keramikbauteilen, µBGAs und Flip-Chips sollte sie allerdings nur mit niedriger
Intensität eingestellt werden.
Steile Beleuchtungsebene
Hauptanwendung der steilen Beleuchtungsebene sind spiegelnde Beinchen, Keramikbauteile und helle Bau-
elementekörper. Sie eignet sich weniger für Bare Dies, Flip-Chips und µBGAs.
HINWEIS
Die meisten Bauelemente lassen sich nur mit einer Kombination aus diesen Beleuchtungsebenen optimal
beleuchten. Nur in Ausnahmefällen gelingt es, Bauelemente nur mit einer Ebene bereits optimal auszuleuch-
ten.
5.7.9.2 Falschfarbendarstellung
Die Falschfarbendarstellung dient zur aussagekräftigen, objektiven Beurteilung der Beleuchtung. Dabei wird
ein Helligkeitswert in einer Farbe dargestellt.
Für eine Messung wird ein Kontrast von mindestens 4 Farbstufen zwischen Beinchen und Körper benötigt. Im
Menü ’Beleuchtung’ des GF-Manipulators werden Bauelemente in der Falschfarbendarstellung auf dem Stati-
onsrechner-Monitor angezeigt.
5.7.9.3 Einstellwerte für die Beleuchtung von Bauelementen
Zum Standardbauelementespektrum gehören Chips (0402 bis 2220), Tantalkondensatoren, Melf-Bauele-
mente, PLCCs, QFPs, SOs, SOJs, TSOPs, ICs, Leistungsbauelemente, Flip-Chips, µBGAs, BGAs und Bare
Dies.
Farbstufe Helligkeit
weiß hell
gelb
orange
rot
braun
grün
hellblau
blau
violett
schwarz dunkel
Tab. 5.7.6 Umwandlungstabelle für die Falschfarbendarstellung am 6er Revolverkopf
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.7 Leitfaden zum Beschreiben von Gehäuseformen Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 152 Einrichter
Für die nachstehend aufgeführten Bauelemente verwendet der GF-Interpreter im Stationsrechner die in Abb.
5.7.12 aufgelisteten, voreingestellten Beleuchtungsparameter:
– Chips (0402 bis 2220)
– Tantalkondensatoren (BE-Körper, nicht spiegelnd)
– Melf
– PLCC, QFP, SO, SOJ, TSOP, ICs, Leistungs-ICs
– Flip-Chips, µBGAs, BGAs
– Bare Dies
In der Regel brauchen Sie die Beleuchtungsparameter für die Bauelemente nicht zu verändern.
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.7 Leitfaden zum Beschreiben von Gehäuseformen
Einrichter 5 - 153

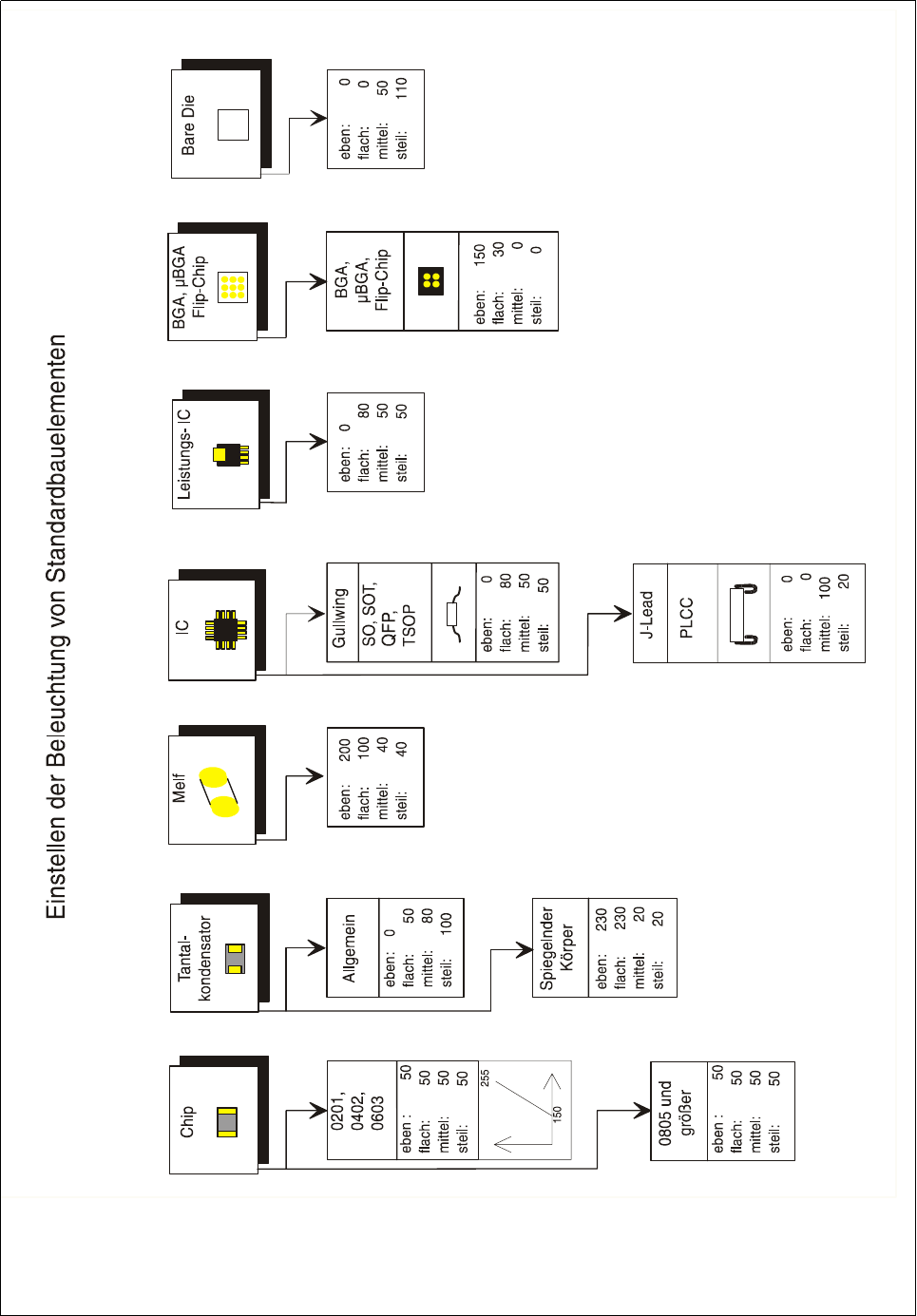

Abb. 5.7.12 Beleuchtungswerte für Standardbauelemente an der 6er Revolverkopfkamera (DCA-Option) des F
5
-Bestückautomaten
