5.9 Marke teachen: Ergänzungen zu den 80F
4
bzw.
F
5
-Automaten
Der Bestückautomat 80F
4
bzw. 80F
5
ist im Gegensatz zum 80S-20-Automaten eine Einportalmaschine.
Daher ist im Menü ’Marke teachen’ die Option ’Auswahl Portal’ mit ’Portal 1’ fest vorbelegt. Die Option
’Portal 2’ läßt sich nicht anklicken.
An das Portal sind sowohl der 12er Revolverbestückkopf beim 80F
4
bzw. der 6er Revolverbestückkopf beim
80F
5
-Automaten als auch der IC-Bestückkopf montiert. Unterhalb des Portals sitzt das Kamerasystem für die
LP-Zentrierung.
Alle Menüs mit Ausnahme dieser Option sind mit dem des 80S-20-Automaten identisch.
Die Beschreibung der Menüs und ihrer Optionen finden Sie in Abschnitt 5.5 ab Seite 5 - 37.

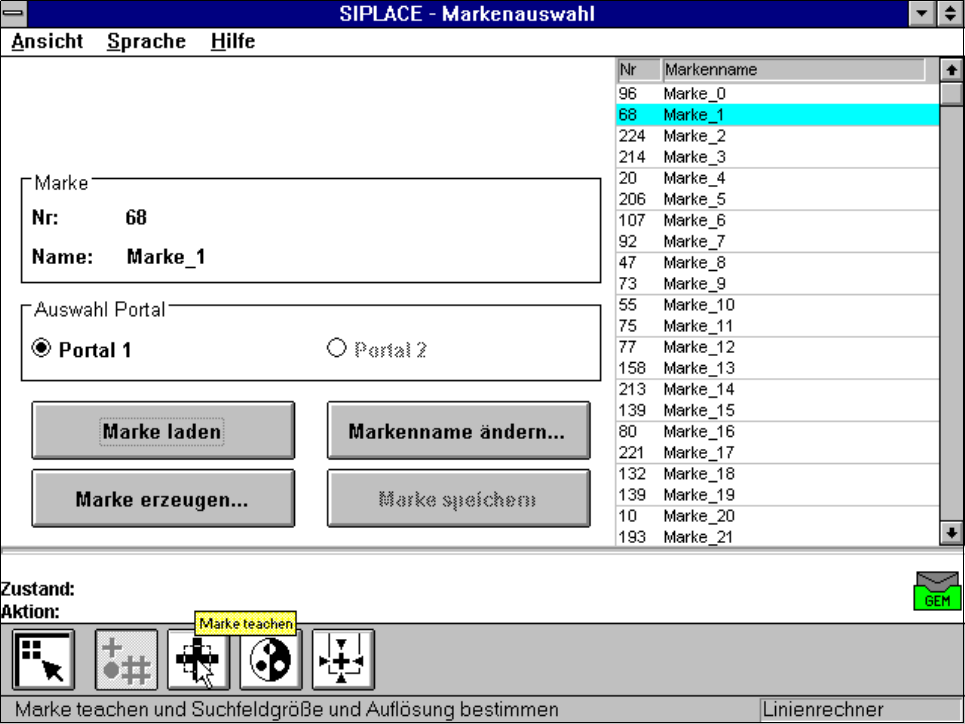

Abb. 5.9.1 Menü ’Markenauswahl’, Option ’Auswahl Portal’
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F5
5.9 Marke teachen: Ergänzungen zu den 80F4 bzw. F5-Automaten Ausgabe 05/99 ab Softwareversion SR.405.xx
5 - 162 Einrichter
Betriebsanleitung SIPLACE 80S-20/F4/F5 5 Visionfunktionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 5.10 BE testen: Ergänzungen zu den 80F4 bzw. 80F5-Automaten
Einrichter 5 - 163
5.10 BE testen: Ergänzungen zu den 80F
4
bzw.
80F
5
-Automaten
An den 80F
4
bzw. 80F
5
Automaten haben Sie die Möglichkeit, Fine-Pitch-Bauelemente bis zu einer maxima-
len Kantenlänge von 55 mm mit der IC-Kamera optisch zu zentrieren. Dabei wird bei Bauelementen ab einer
Kantenlänge von 32 mm die Mehrfachmessung verwendet. Darüber hinaus können Sie BGAs mit der IC-
Kamera optisch zentrieren.
Die Mehrfachmessung wird jedesmal ausgelöst, wenn Sie die Optionen ’BE messen’ oder ’BE prüfen’ aufru-
fen.
Für die Mehrfachmessung gelten die folgenden Bedingungen:
1. Die Anzahl der durchzuführenden Messungen wird vom MVS-System nach einem bestimmten Algorith-
mus ermittelt. In diesen Algorithmus gehen zum Beispiel die Bauelementegröße und die Toleranzwerte
ein.
2. Im MVS-System sind die Kombination verschiedener Meßmethoden festgelegt. Sie können die Kombina-
tion und Hexparameter nicht verändern.
Mit der FC-Kamera können Sie Fine-Pitch-Bauelemente und Flip-Chips optisch zentrieren.
Für Erläuterungen und Definitionen zu den BGAs, Flip-Chips und deren Meßmethoden siehe Abschnitt
5.6.4.4, Seite 5 - 92
Informationen zur Ballmodell-Beschreibung finden Sie in Abschnitt 5.6.4.11 ab Seite 5 - 108.
Im Menü ’Meßmodus ändern’ (siehe Abschnitt 5.6.4.13, Seite 5 - 114) haben Sie die Möglichkeit, unterschied-
liche Meßmethoden anzuwählen, zu aktivieren und die zugehörigen Meßparameterwerte abzuändern.
Sicherheitshinweise zu den BE-Visionsystemen am 80F
4
bzw. 80F
5
Automaten
GEFAHR
An den Sicherheitseinrichtungen des 80F
4
bzw. 80F
5
Automaten oder am IC- bzw. Flip-Chip-Modul dürfen
keinerlei Änderungen oder Manipulationen vorgenommen werden!
Die optische Strahlung der IC- bzw. Flip-Chip-Kamera entspricht der Laserklasse 1, solange die Kameras fest
im Automaten installiert und die Schutzhauben geschlossen sind (EN 60825-1 bzw. IEC 825).
Abb. 5.10.1 Kennzeichnung der Laserklasse 1
Laser Klasse 1
