Betriebsanleitung SIPLACE 80S-20/F4/F5 7 Fehlerinfo und Diagnose Ausgabe 05/99 ab Softwareversion SR.405.xx 7.1 Fehlerinfo 7 - 5 Abb. 7.1.3 Beispiel für weitere I nformationen zur Behebung - Legende zu Abb. 7.1.3 1 H inw…
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F5
7.1 Fehlerinfo Ausgabe 05/99 ab Softwareversion SR.405.xx
7 - 4
Abb. 7.1.2 Beispiel für die jeweilige Fehlerinfo
- Legende zu Abb. 7.1.2
1 Behebung mit zusätzlichen Informationen zur jeweilige Ursache (Text grün).
Durch Klicken erhalten Sie weitere Informationen.
2 Behebung ohne zusätliche Informationen (Text blau).
3 Mögliche Ursache zum jeweiligen Fehler (Text schwarz).
4 Der aufgetretene Fehler mit Fehlernummer (Text rot).
5 Symbol des jeweiligen Fehlertyps (Maschinenfehler, Spurfehler usw.).
HINWEIS
Durch verschiedene Farben wird die Bedeutung der Texte (Ursache/ Behebung) unterschieden.
Der schwarze Text zeigt Ihnen mögliche Ursachen zum aufgetretenen Fehler an. Die dazugehörige Behe-
bung steht entweder als blauer oder grüner Text darunter.
Klicken Sie auf den grünen Text. Weitere Informationen werden zur Behebung der Fehlerursache ange-
zeigt.
F
54321
Betriebsanleitung SIPLACE 80S-20/F4/F5 7 Fehlerinfo und Diagnose
Ausgabe 05/99 ab Softwareversion SR.405.xx 7.1 Fehlerinfo
7 - 5
Abb. 7.1.3 Beispiel für weitere Informationen zur Behebung
- Legende zu Abb. 7.1.3
1 Hinweistext durch Anklicken. Unbedingt beachten! (Rotes Dreieck und Text grün unterstrichen).
2 Durch Anklicken weitere Informationen (Text grün).
3 Durch Anklicken dieses Symbols werden Hilfsmittel zum jeweiligen Thema angezeigt.
VORSICHT
Beachten Sie immer die Hinweistexte, die durch rote Dreiecke gekennzeichnet sind.
Klicken Sie das Symbol für Hilfsmittel, um Informationen über vorhandene Hilfsmittel anzuzeigen. (siehe
Abb. 7.1.3).
Klicken Sie den Text neben dem roten Dreieck an und beachten Sie die Hinweise (siehe Abb. 7.1.4).
321
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F5
7.1 Fehlerinfo Ausgabe 05/99 ab Softwareversion SR.405.xx
7 - 6

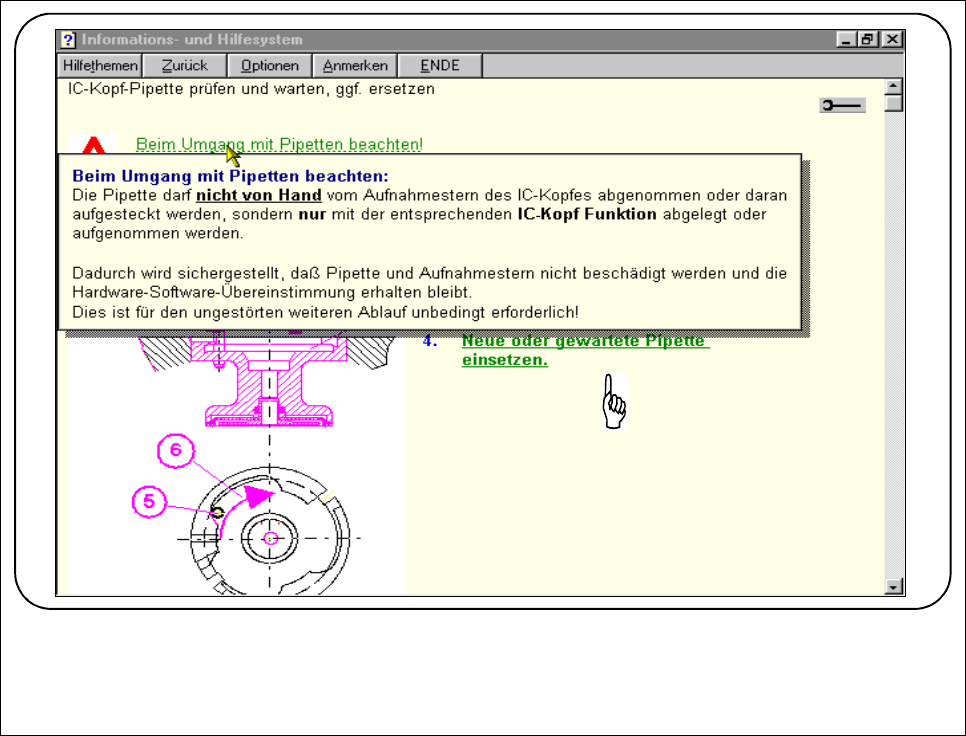

Abb. 7.1.4 Beispiel für Hinweistext
