7 Fehlerinfo und Diagnose Betriebsanleitung SIPLA CE 80S-20/F4/F5 7.2 Diagnose Ausgabe 05/99 ab Softwareversion SR.405.xx 7 - 18 Abb. 7.2.9 Beispiel für eine geforderte Frage Beantwor ten Sie d ie gef orderte Frage, ind …
Betriebsanleitung SIPLACE 80S-20/F4/F5 7 Fehlerinfo und Diagnose
Ausgabe 05/99 ab Softwareversion SR.405.xx 7.2 Diagnose
7 - 17
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken.

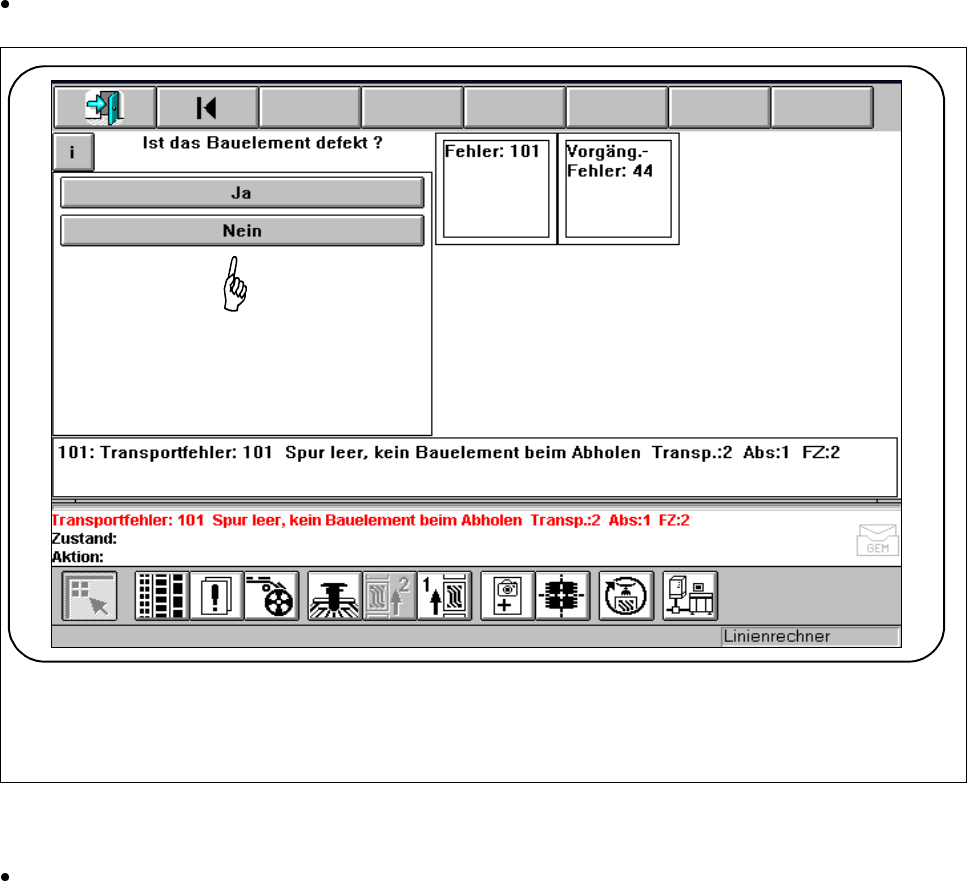

Abb. 7.2.8 Beispiel für eine geforderte Frage
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken.
Nachfolgender Bildschirm wird dargestellt:
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F5
7.2 Diagnose Ausgabe 05/99 ab Softwareversion SR.405.xx
7 - 18

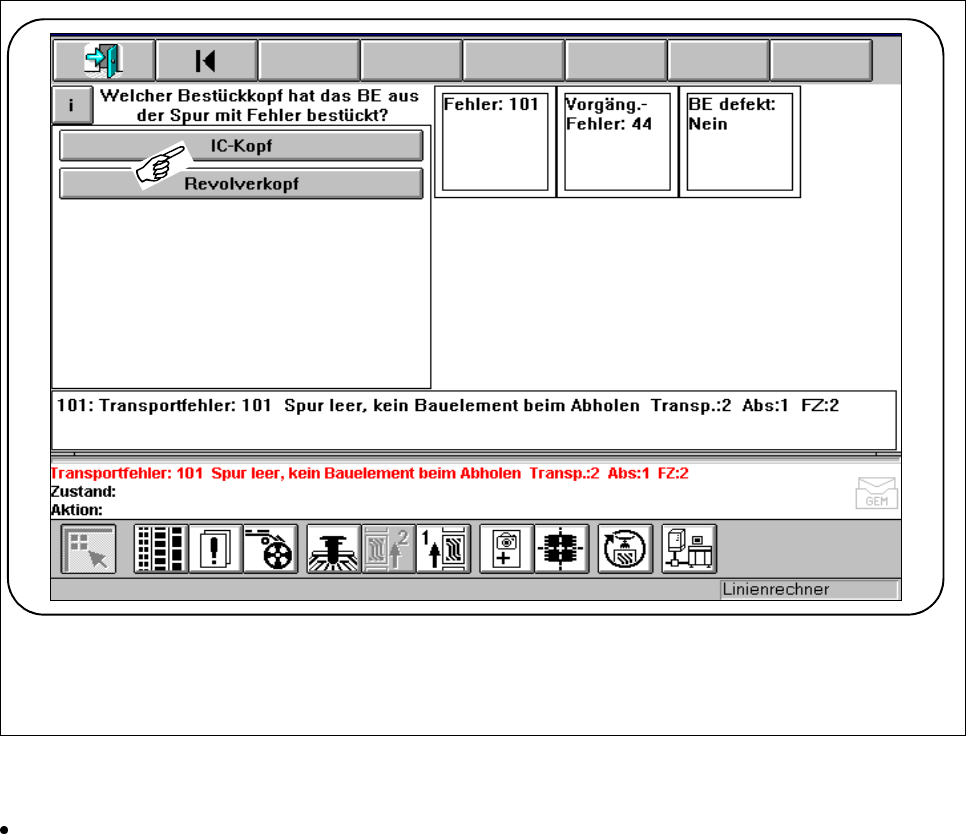

Abb. 7.2.9 Beispiel für eine geforderte Frage
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken
Betriebsanleitung SIPLACE 80S-20/F4/F5 7 Fehlerinfo und Diagnose
Ausgabe 05/99 ab Softwareversion SR.405.xx 7.2 Diagnose
7 - 19

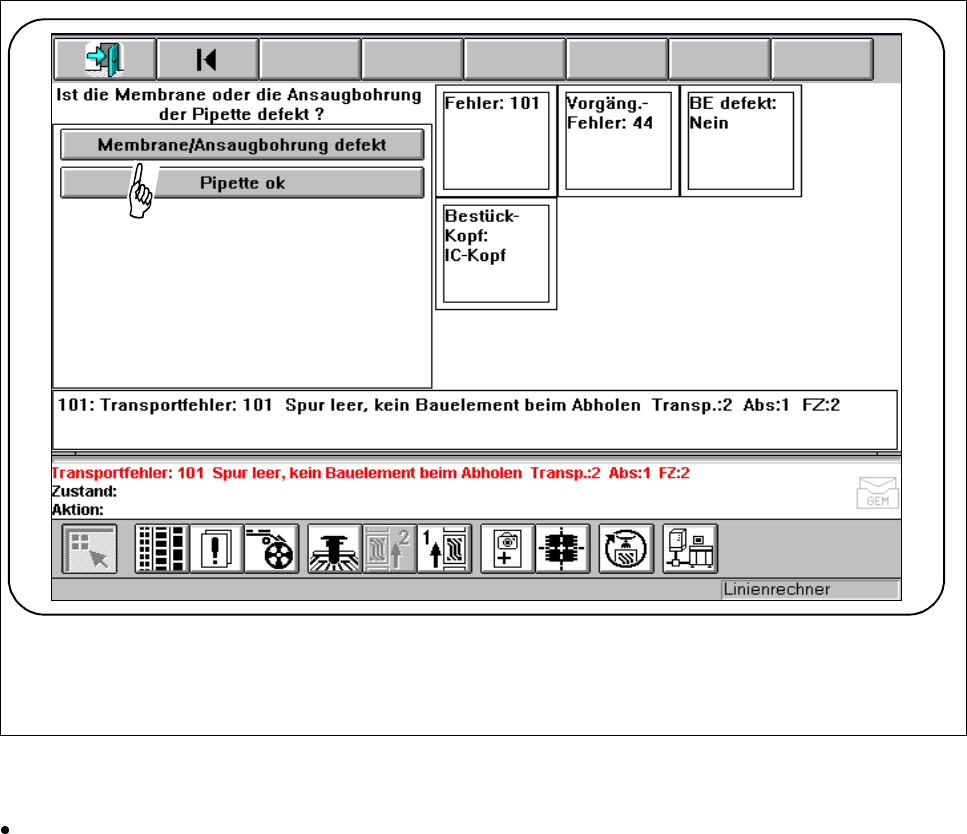

Abb. 7.2.10 Beispiel für eine geforderte Frage
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken
Nachfolgender Bildschirm wird dargestellt, wenn durch den Diagnoseweg die Ursache des Fehlers festge-
stellt wird.
