Betriebsanleitung SIPLACE 80S-20/F4/F5 9 Instandhaltung/Wartung Ausgabe 05/99 ab Softwareversion SR.405.xx 9.3 Maschinenständer 9 - 41 Abb. 9.3.9 Schneidkanten der Leergurtschneideeinrichtung wechseln - Legende zu Abb. 9…
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F5
9.3 Maschinenständer Ausgabe 05/99 ab Softwareversion SR.405.xx
9 - 40
9.3.9.2 Schneidkanten des feststehenden bzw. beweglichen Schneidmessers
wechseln
GEFAHR
Schalten Sie den Automaten aus und trennen Sie ihn von der Netzversorgung.
WARNUNG
Trennen Sie den Automaten von der Druckluftversorgung.
● Falls ein Wafflepackwechsler installiert ist, entfernen Sie diesen (siehe Abschnitt 9.8, Seite 9 - 93).
● Bauen Sie den BE-Wechseltisch aus (siehe Abschnitt 9.3.3.8, Seite 9 - 23).
● Bauen Sie den Leergurtleitkanal aus.
HINWEIS
Wechseln Sie die Schneidkanten des feststehenden und beweglichen Schneidmessers immer gleichzeitig, da
beide Schneidmesser mechanisch aufeinander abgestimmt sind.
● Lösen Sie die beiden Innensechskantschrauben M6x30 (Punkt (2), Abb. 9.3.9) zur Befestigung des fest-
stehenden Schneidemessers
● Heben sie das Messer ab und markieren Sie die bisher benutzte Schneidkante.
● Lösen Sie die beiden Innensechskantschrauben M4x25 (Punkt (4), Abb. 9.3.9) zur Befestigung des
beweglichen Schneidmessers. Sichern Sie dabei das Vierkantstück (Punkt (5), Abb. 9.3.9) mit einem
Gabelschlüssel SW 10 gegen Verdrehen.
● Drehen Sie das entnommene bewegliche Schneidmesser um die Achse A-B um 180° (Punkt A, Abb.
9.3.9).
● Befestigen Sie das bewegliche Schneidmesser. Sichern Sie dabei das Vierkantstück (Punkt (5), Abb.
9.3.9) mit dem Gabelschlüssel gegen Verdrehen.
● Drehen Sie das feststehende Schneidmesser um die Achse A-B um 180° gegenüber der Ursprungslage
(Punkt B, Abb. 9.3.9).
● Befestigen Sie das feststehende Schneidmesser.
● Bauen Sie den Leergurtleitkanal und den BE-Wechseltisch ein.
● Installieren Sie gegebenenfalls den Wafflepackwechsler.
Betriebsanleitung SIPLACE 80S-20/F4/F5 9 Instandhaltung/Wartung
Ausgabe 05/99 ab Softwareversion SR.405.xx 9.3 Maschinenständer
9 - 41

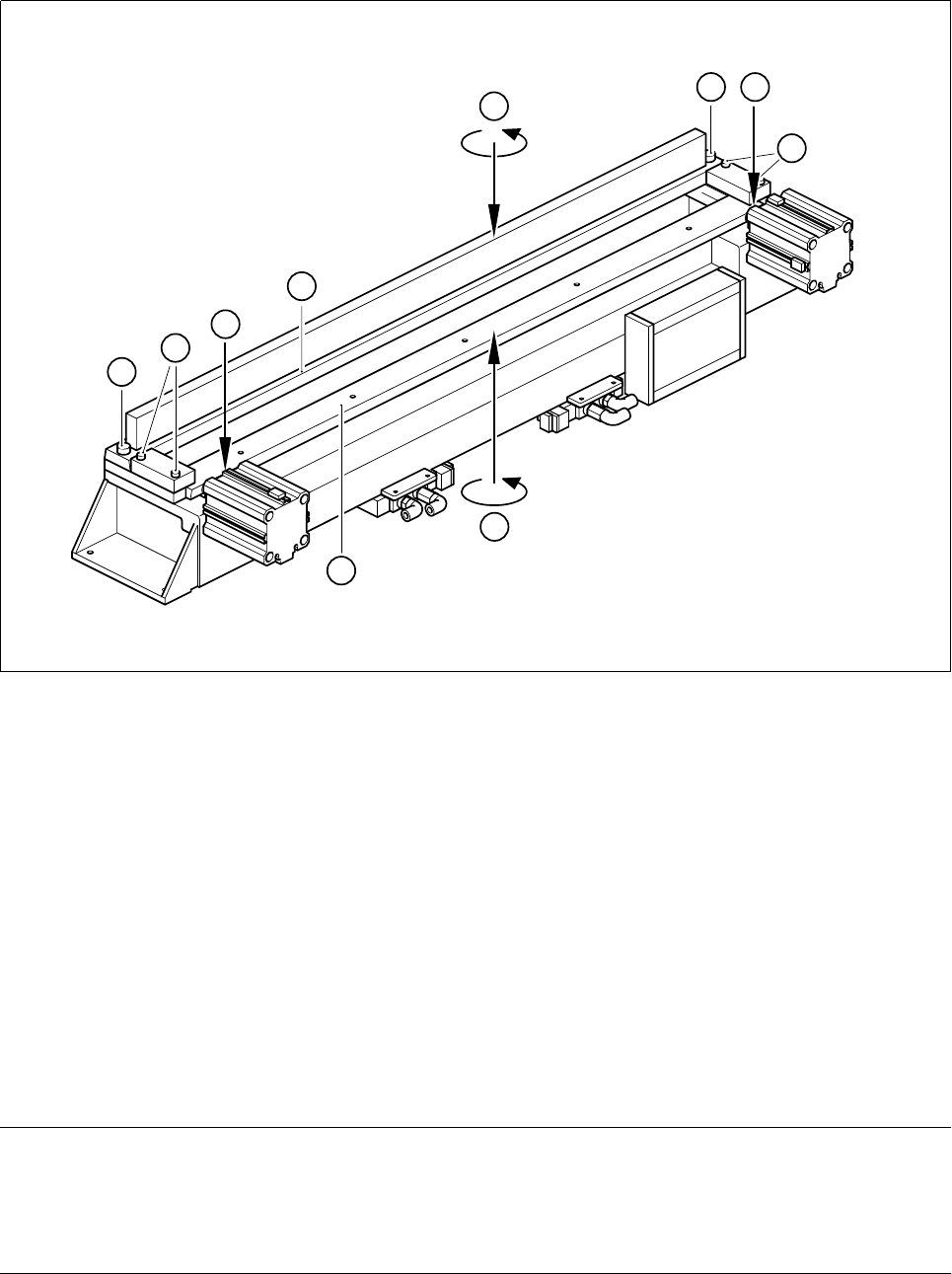

Abb. 9.3.9 Schneidkanten der Leergurtschneideeinrichtung wechseln
- Legende zu Abb. 9.3.9
1 Feststehendes Schneidmesser
2 Innensechskantschraube M6x30 zur Befestigung des feststehenden Schneidmessers
3 Bewegliches Schneidmesser
4 Innensechskantschraube M4x25 zur Befestigung des beweglichen Schneidmessers
5 Vierkantstück 10x10
A Bewegliches Schneidmesser um 180° drehen
B Feststehendes Schneidmesser um 180° drehen
9.3.9.3 Feststehendes und bewegliches Schneidmesser ersetzen
Zum Tausch der Messer gehen Sie wie unter Abschnitt 9.3.9.2 beschrieben vor.
HINWEIS
Feststehendes und bewegliches Schneidmesser dürfen nur als Satz getauscht werden, da beide mechanisch
aufeinander abgestimmt sind. Andernfalls kann es zu Fehlfunktionen der Leergurtschneideinrichtung kom-
men.
2
A
4
5
180°
B
180°
3
5
4
1
2
