1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F5 1.1 Sicherheitshinweise Ausgabe 05/99 ab S oftwareversion SR.405.xx 1 - 14 1 1 1 1 1 1 1 1 1 1 Pos. 5 der Ab b. 1.1.4 über d ie Warnschilde r an d er Grundm asc…
Betriebsanleitung SIPLACE 80S-20/F4/F5 1 Betriebssicherheit
Ausgabe 05/99 ab Softwareversion SR.405.xx 1.1 Sicherheitshinweise
1 - 13

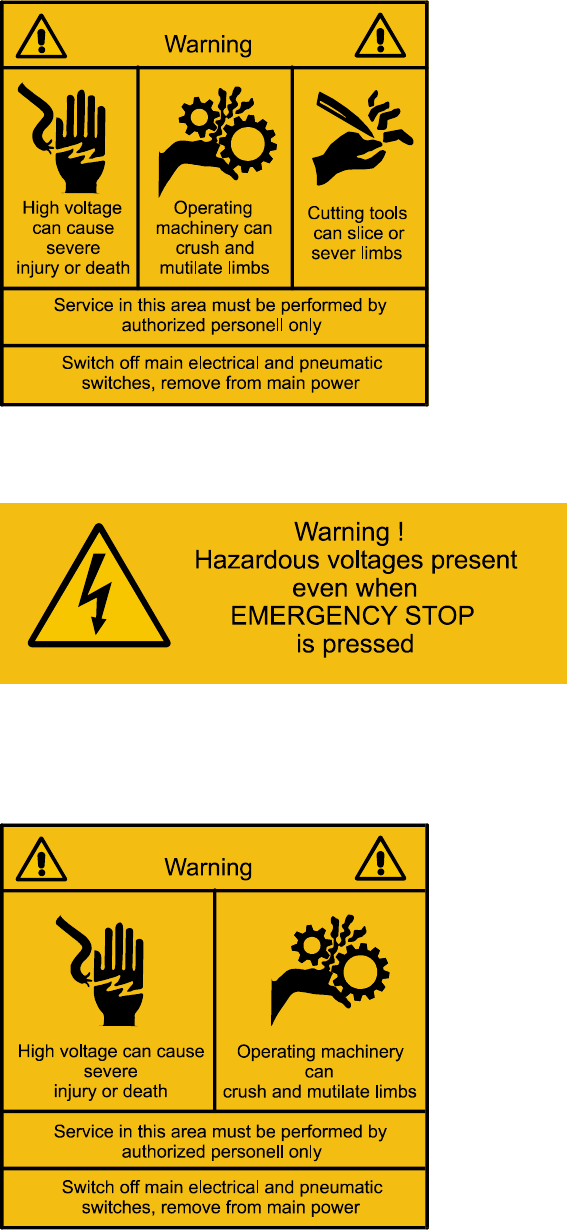

Pos. 2 der Abb. 1.1.4 über die Warnschilder an der Grundmaschine - NAFTA-Region
Pos. 3 der Abb. 1.1.4 über die Warnschilder an der Grundmaschine - NAFTA-Region
(auf der Abdeckung der Klemmenfelder)
Pos. 4 der Abb. 1.1.4 über die Warnschilder an der
Grundmaschine - NAFTA-Region
1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F5
1.1 Sicherheitshinweise Ausgabe 05/99 ab Softwareversion SR.405.xx
1 - 14
1
1
1
1
1
1
1
1
1
1
Pos. 5 der Abb. 1.1.4 über die Warnschilder an der Grundmaschine -
NAFTA-Region - bei geöffneten Hauben sichtbar 1
1.1.7 Sicherheitshinweise zu den BE-Visionsystemen am 80F
4
bzw.
80F
5
-Automaten
GEFAHR
An den Sicherheitseinrichtungen des 80F
4
bzw. 80F
5
-Automaten oder am IC- bzw. Flip-Chip-Modul dürfen
keinerlei Änderungen oder Manipulationen vorgenommen werden!
Die optische Strahlung der IC- bzw. Flip-Chip-Kamera entspricht der Laserklasse 1, solange die Kamera fest
im Automaten installiert und die Schutzhauben geschlossen sind (EN 60825-1 bzw. IEC 825).
Abb. 1.1.5 Kennzeichnung der
Laserklasse 1
"Fd"Fs
Betriebsanleitung SIPLACE 80S-20/F4/F5 1 Betriebssicherheit
Ausgabe 05/99 ab Softwareversion SR.405.xx 1.1 Sicherheitshinweise
1 - 15

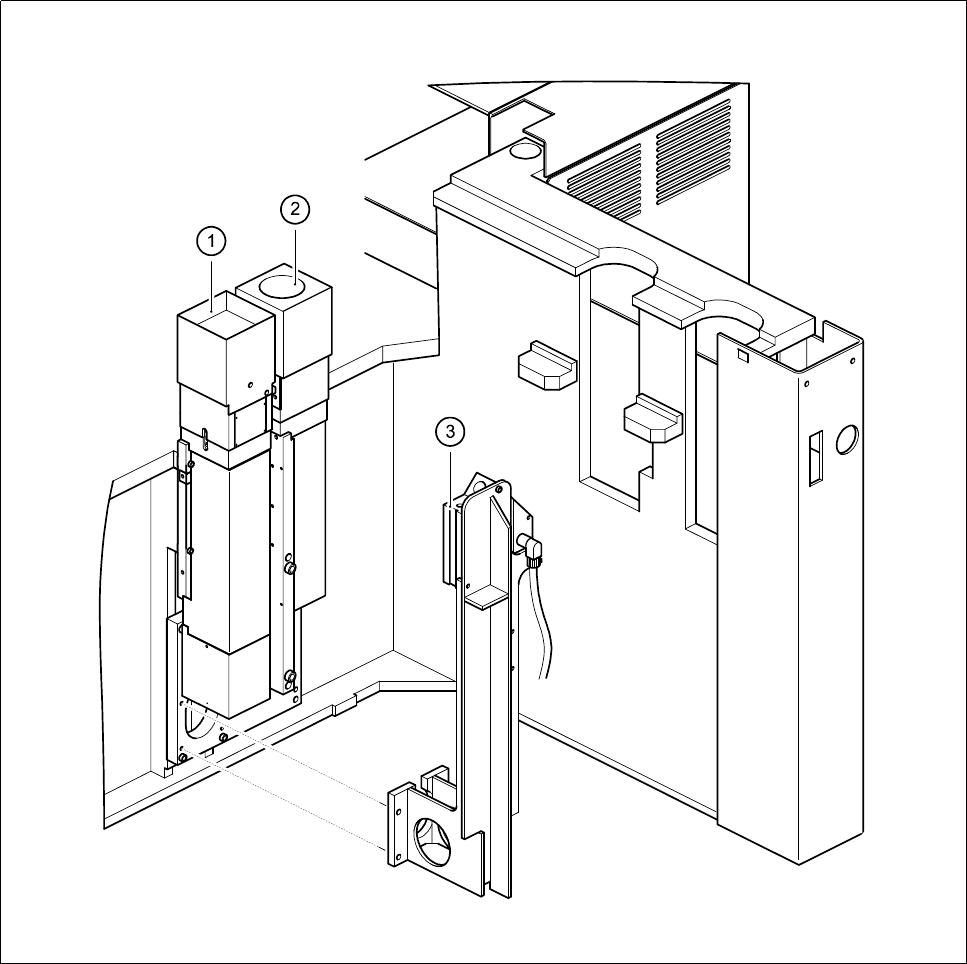

Abb. 1.1.6 IC- und Flip-Chip-Kamera, Koplanaritäts-Lasermodul
- Legende zu Abb. 1.1.6
1 IC-Kamera 2 Flip-Chip-Kamera
3 Koplanaritäts-Lasermodul
