Betriebsanleitung SIPLACE 80S-20/F4/F5 9 Instandhaltung/Wartung Ausgabe 05/99 ab Softwareversion SR.405.xx 9.8 Wafflepackwe chsler 9 - 93 9.8 W afflepackwec hsle r Die Ano rdnung de s Waf flepack wechsle rs am A utomate …
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F5
9.7 6er Revolverkopf (8000) Ausgabe 05/99 ab Softwareversion SR.405.xx
9 - 92
9.7.6.4 Fehlermeldungen, die auf zu große Leichtgängigkeit der Ventile schließen
lassen
Während des Referenzlaufs können aufgrund der zu großen Leichtgängigkeit der Ventile folgende Fehler-
meldungen ausgegeben werden:
Während des Bestückbetriebs können aufgrund der zu großen Leichtgängigkeit der Ventile folgende Fehler-
meldungen ausgegeben werden:
Beim Abwerfen
Beim Abholen, Bestücken:
Dabei unterscheidet man, je nach Schrittmotorbewegung zwei Fälle:
1. Fehlermeldungen, die während der Schrittmotorbewegung zwischen 0° und 90° ausgegeben werden:
Dabei wird der Ventilstößel bewegt, das Vakuum wird ein-/ bzw. ausgeschaltet:
2. Fehlermeldung, die während der Schrittmotorbewegung zwischen 90° und 180° ausgegeben wird:
Der Ventilstößel wurde bewegt, der Schrittmotorantrieb fährt in die Ruheposition.
HINWEIS
Die Fehlermeldung Nr. 2327 kann auch dann ausgegeben werden, wenn Fehler bei der Schrittmotorbewe-
gung zwischen 0° und 90° aufgetreten sind.
9.7.7 Pipettenaufstellung für den 6er Revolverkopf
Die Pipettenaufstellung für den 6er-Revolverkopf finden Sie in Abschnitt 17.2.2 dieser Betriebsanleitung.
Fehlernummer Fehlermeldung
2311 Ventilstellantrieb Abholen/Bestücken nicht zu initialisieren
2313 Ventilstellantrieb Abwerfen nicht zu initialisieren
Tab. 9.7.1 Fehlermeldungen während des Referenzlaufs
Fehlernummer Fehlermeldung
2297 Schrittmotor für Abwerfen defekt
Tab. 9.7.2 Fehlermeldung während des Bestückbetriebs beim Abwerfen von Bauelementen
Fehlernummer Fehlermeldung
2331 Fehler in Ventilstellantrieb Abholen/Bestücken (beim Abholen)
2334 Fehler in Ventilstellantrieb Abholen/Bestücken (beim Bestücken)
Tab. 9.7.3 Fehlermeldungen beim Abholen/Bestücken, Schrittmotorbewegung zwischen 0° und 90°
Fehlernummer Fehlermeldung
2327 Stern wegen Ventilstellantrieb Abholen/Bestücken nicht zu drehen
Tab. 9.7.4 Fehlermeldung beim Abholen/Bestücken, Schrittmotorbewegung zwischen 90° und 180°
Betriebsanleitung SIPLACE 80S-20/F4/F5 9 Instandhaltung/Wartung
Ausgabe 05/99 ab Softwareversion SR.405.xx 9.8 Wafflepackwechsler
9 - 93
9.8 Wafflepackwechsler
Die Anordnung des Wafflepackwechslers am Automaten SIPLACE 80F
4
bzw. 80F
5
sehen Sie in Abb. 9.1.2
Seite 9 - 4.
9.8.1 Luftfilter des Elektronikeinschubs reinigen
● Saugen Sie den Luftfilter LZ60 an der Gehäuseunterseite des Elektronikeinschubs mit dem Staubsauger
ab.

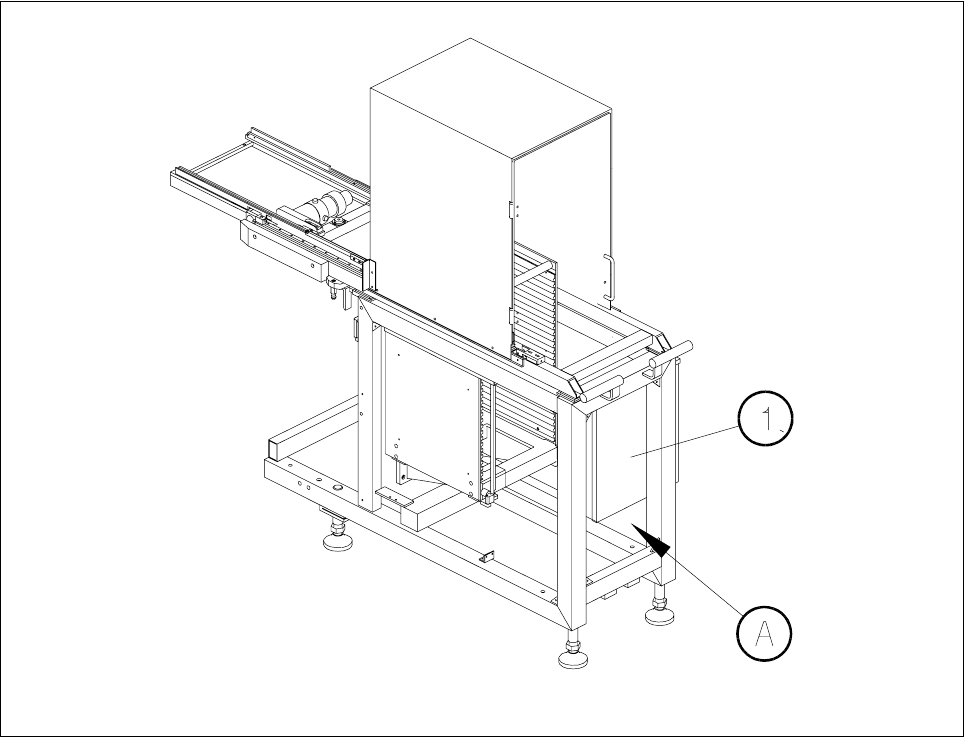

Abb. 9.8.1 Luftfilter am Elektronikeinschub des WPW
- Legende zu Abb. 9.8.1
1 Elektronikeinschub
A Luftfilter absaugen
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F5
9.8 Wafflepackwechsler Ausgabe 05/99 ab Softwareversion SR.405.xx
9 - 94
9.8.2 Wafflepackwechsler warten
Der Wafflepackwechsler wird im Zusammenhang mit jedem zweiten bzw. vierten Intervall der Leergurt-
schneideinrichtung gewartet und dabei vom Automaten ausgebaut.
HINWEIS
Führen Sie die Wartung immer erst nach dem Leerfahren des Wafflepackwechslers bzw. vor der Umrüstung
des Wafflepackwechslers durch. Während des Aus- und Einbaus des Wafflepackwechslers sollten in der
Regel keine Bauelemente in den Magazinen liegen, da diese leicht herausfallen und Störungen im Bestück-
ablauf verursachen könnten. Sind dennoch die Magazine vor Wartung des Wafflepackwechslers bzw. der
Leergurtschneideinrichtung noch nicht leergefahren, so übertragen Sie vor Entnahme jedes Magazinträgers
die am Lift eingravierten Spurnummern mit einem wasserfesten Folienstift auf den Magazinträger.
Sie brauchen diese Zuordnung, wenn Sie die Magazinträger später wieder einsetzen wollen. Legen Sie nun
den Magazinträger inkl. Magazin ab. Verändern Sie dabei nicht die Drehstellung der Magazine im Magazinträ-
ger!

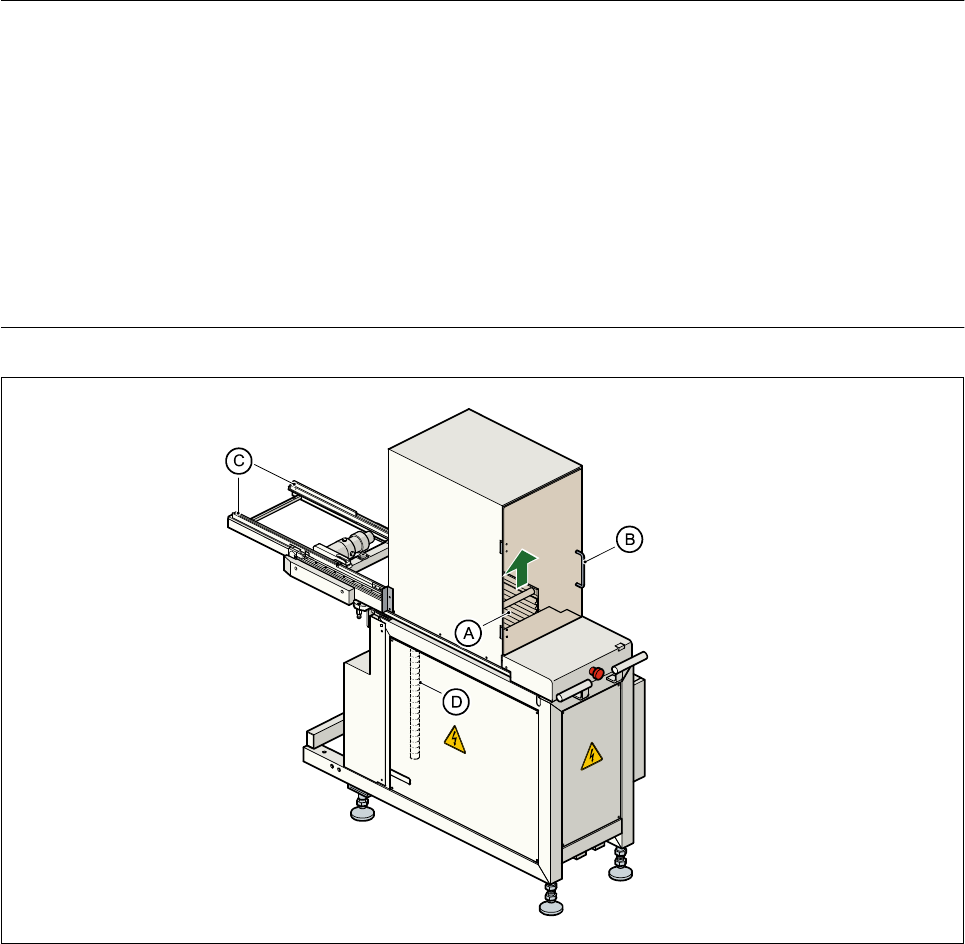

Abb. 9.8.2 Wartung des Wafflepackwechslers
- Arbeitsfolge zu Abb. 9.8.2
A Bringen Sie den Lift in Stellung ’Nachfüllen’: Schmiernippel sind zugänglich.
B Öffnen Sie die Schutztüre
C Warten Sie die Führungsschienen
D Warten Sie die z-Hubachse (Gewindespindel)
