Betriebsanleitung SIPLACE 80S-20/F4/F5 10 BE-Handling Ausgabe 05/99 ab Soft wareversion SR.405.xx 10.3 BE-W echseltisch, fahrbar 10 - 11 10.3 BE-W echseltisch, fahrbar 10.3.1 Sicherheitshinweise zum An- und Abdocken des …
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F5
10.2 Einbau allgemein Ausgabe 05/99 ab Softwareversion SR.405.xx
10 - 10
Abb. 10.2.2 Einbau von Modulen der Breite 45 mm
- Legende zu Abb. 10.2.2
1 Zuführmodul der Breite 30 mm 2 Zuführmodule der Breite 45 mm
3 Zuführmodul der Breite 30 mm
● Kontrollieren Sie, ob das Modul sicher auf dem Bauelementetisch aufliegt.
● Schließen Sie den Stecker des Moduls an der Buchse an, die sich unter dem Stellplatz befindet.
HINWEIS
Achten Sie darauf, daß Sie zum Anschluß des Modules unbedingt die zum Stellplatz gehörende Buchse ver-
wenden, da einige Module den Steuerimpuls über diese Buchse bekommen. Es kann sonst möglich sein, daß
der Förderer nicht richtig arbeitet, wenn er nicht an der richtigen Buchse angeschlossen wird.
10.2.1.3 Abschließende Tätigkeiten
● Schließen Sie die Schutzhauben und schalten Sie die Steuerung wieder ein.
● Führen Sie gegebenenfalls eine Nachfüllkontrolle (siehe Abschnitt 3.4) durch.
● Setzen Sie die Bestückung fort.
Betriebsanleitung SIPLACE 80S-20/F4/F5 10 BE-Handling
Ausgabe 05/99 ab Softwareversion SR.405.xx 10.3 BE-Wechseltisch, fahrbar
10 - 11
10.3 BE-Wechseltisch, fahrbar
10.3.1 Sicherheitshinweise zum An- und Abdocken des fahrbaren BE-
Wechseltischs
WARNUNG
● Greifen Sie bei laufender Maschine niemals in die Spalte zwischen den BE-Wechseltischen und dem
Automatenständer (Pos. 1).
● Die Versorgungskabel für die BE-Wechseltische dürfen nur dann an die Automatensteckdosen (Pos. 2)
angeschlossen bzw. von diesen abgezogen werden, wenn der BE-Wechseltisch am Automaten angedockt
ist.
● Es ist grundsätzlich untersagt, die Verbindungskabel der BE-Wechseltische an die Steckdosen des Auto-
maten anzuschließen und den BE-Wechseltisch über die Druckluftsteuerung außerhalb des Automaten zu
bedienen (Pos. 3).

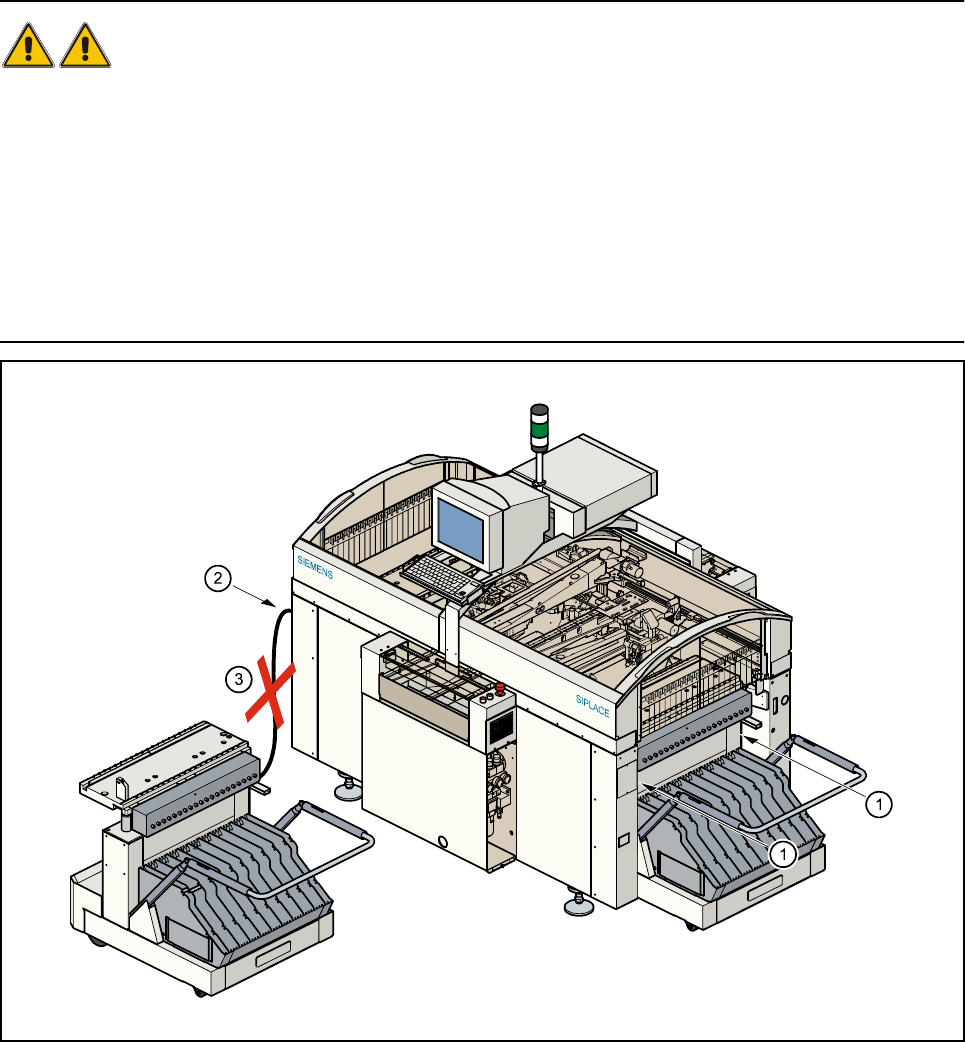

Abb. 10.3.1 Sicherheitshinweise zum fahrbaren BE-Wechseltisch
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F5
10.3 BE-Wechseltisch, fahrbar Ausgabe 05/99 ab Softwareversion SR.405.xx
10 - 12
10.3.2 BE-Wechseltisch abdocken
Abb. 10.3.2 Abdocken des fahrbaren BE-Wechseltisches
