10.3.2 BE-Wechseltisch abdocken

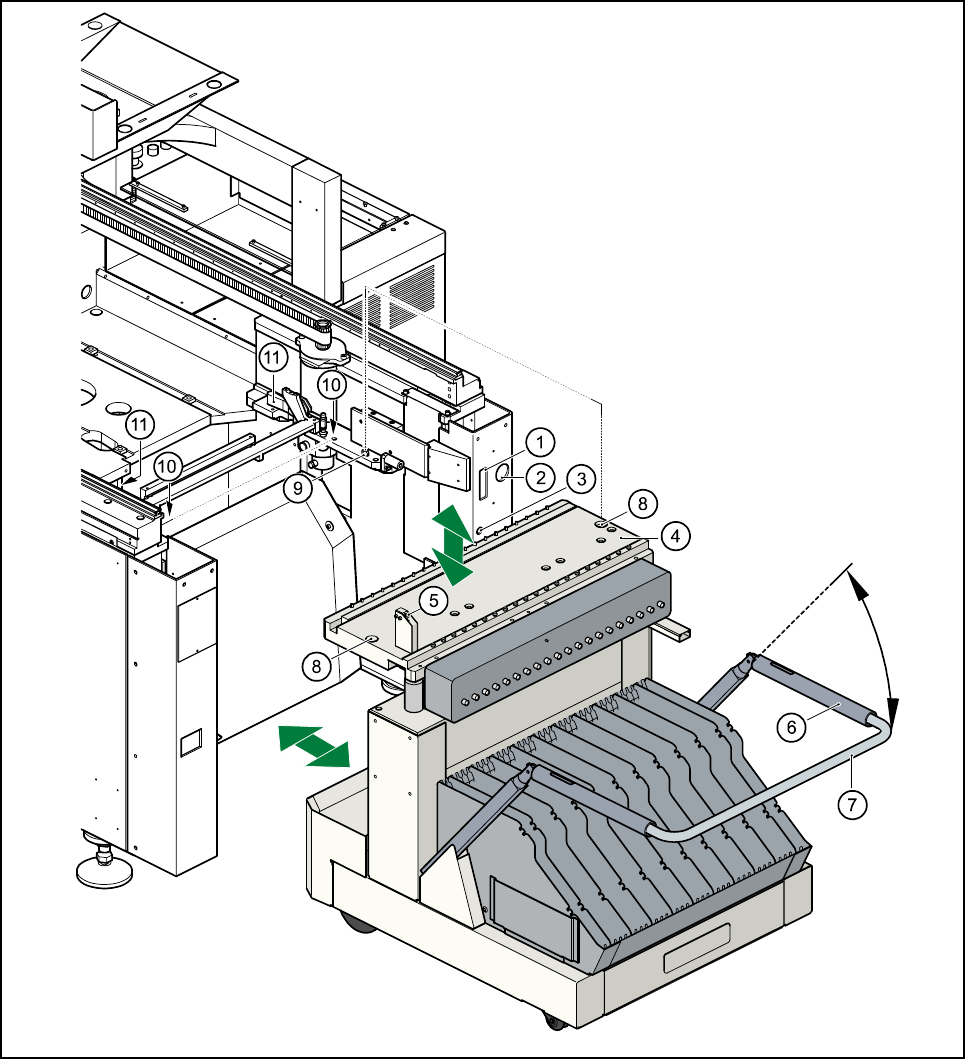

Abb. 10.3.2 Abdocken des fahrbaren BE-Wechseltisches
Betriebsanleitung SIPLACE 80S-20/F4/F5 10 BE-Handling
Ausgabe 05/99 ab Softwareversion SR.405.xx 10.3 BE-Wechseltisch, fahrbar
10 - 13
- Legende zu Abb. 10.3.2
(1) Anschluß für die Kommunikationsschnittstelle
(2) Anschluß für die Stromversorgung des Bauelementewechseltisches
(3) Druckluftanschluß
(4) BE-Tischplatte
(5) Taster zum Heben und Senken der BE-Tischplatte
(6) Betätigungsrohr
(7) Klappbarer Bügel
(8) Bohrungen für die Zentrierbolzen
(9) Zentrierbolzen
(10) Auflageflächen für die Gleitschienen des BE-Wechseltisches
(11) Horizontalspanner
● Klicken Sie im Menü GRUNDANSICHT die Ikone BEARBEITEN ANHALTEN an.
● Die gerade bearbeitete Leiterplatte wird fertigbestückt. Danach werden die Ikonen der Einzelfunktionen-
menüs aktiviert.
● Klicken Sie die gewünschte Ikone EINZELFUNKTIONEN PORTAL X an (Portal 1 oder 2).
● Klicken Sie die Ikone PORTALFUNKTIONEN an.
● Klicken Sie in diesem Menü die Schaltfläche RÜSTPOSITION ANFAHREN an.
● Der gewählte Bestückkopf fährt über den LP-Transport, so daß er beim BE-Tischwechsel nicht beschädigt
werden kann.
● Öffnen Sie die Schutzhaube des gewählten Portals.
● Öffnen Sie die Seitenscheiben.
● Öffnen Sie die Horizontalspanner (Pos. 11)
● Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung und klappen Sie den Bügel (Pos.
7) nach oben. Damit arretieren Sie die angehobene BE-Tischplatte in ihrer oberen Endstellung.
● Drücken Sie den Taster (Pos. 5) zum Anheben der BE-Tischplatte (Pos. 4) so lange, bis die BE-Tischplatte
ihre obere Endstellung erreicht hat.
● Lösen Sie den Stecker für die Stromversorgung (Pos. 2) des BE-Wechseltisches.
● Lösen Sie den Stecker des Steuerkabels (Pos. 1).
● Lösen Sie den Stecker der Druckluftversorgung (Pos. 3).
● Ziehen Sie den BE-Tisch heraus.
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F5
10.3 BE-Wechseltisch, fahrbar Ausgabe 05/99 ab Softwareversion SR.405.xx
10 - 14
10.3.3 BE-Wechseltisch andocken
WARNUNG
Überprüfen Sie, daß sich der Bestückkopf außerhalb des BE-Wechseltischbereichs befindet.
VORSICHT
Achten Sie beim Andocken des BE-Wechseltisches darauf, daß sich die BE-Tischplatte in ihrer oberen End-
stellung befindet und der Bügel (Pos. 7) nach oben geklappt ist.
● Kürzen Sie die Leergurte der Zuführmodule.
● Kontrollieren Sie, daß die Auflagefläche (Pos. 10) für die BE-Tischplatte sauber ist.
● Schieben Sie den BE-Wechseltisch vorsichtig in den Automaten ein.
● Stecken Sie den Stecker der Druckluftversorgung (Pos. 3) an.
● Schließen Sie das Steuerkabel (Pos. 1) an.
● Schließen Sie das Stromversorgungskabel (Pos. 2) für den BE-Wechseltisch an.
● Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung und klappen Sie danach den
Bügel (Pos. 7) des BE-Wechseltisches nach unten, um die BE-Wechseltischplatte absenken zu können.
● Prüfen Sie, ob sich die Zentrierbohrungen der BE-Tischplatte genau über den Zentrierbolzen des Automa-
ten befinden.
● Drücken Sie den Taster (Pos. 5) so lange, bis sich die BE-Tischplatte in ihrer oberen Endstellung befindet.
● Lassen Sie den Taster los. Die BE-Tischplatte senkt sich ab.
● Achten Sie darauf daß die Zentrierstifte in die Zentrierbohrungen der BE-Tischplatte greifen und sich die
BE-Tischplatte vollständig abgesenkt hat.
● Klappen Sie den Bügel (Pos. 7) des BE-Wechseltisches nach oben.
● Arretieren Sie beide Horizontalspanner (Pos. 11).
● Schließen Sie die Seitenscheiben und die Schutzhaube.
● Starten Sie den Automaten mit der Starttaste.
