10.3.3 BE-Wechseltisch andocken
WARNUNG
Überprüfen Sie, daß sich der Bestückkopf außerhalb des BE-Wechseltischbereichs befindet.
VORSICHT
Achten Sie beim Andocken des BE-Wechseltisches darauf, daß sich die BE-Tischplatte in ihrer oberen End-
stellung befindet und der Bügel (Pos. 7) nach oben geklappt ist.
● Kürzen Sie die Leergurte der Zuführmodule.
● Kontrollieren Sie, daß die Auflagefläche (Pos. 10) für die BE-Tischplatte sauber ist.
● Schieben Sie den BE-Wechseltisch vorsichtig in den Automaten ein.
● Stecken Sie den Stecker der Druckluftversorgung (Pos. 3) an.
● Schließen Sie das Steuerkabel (Pos. 1) an.
● Schließen Sie das Stromversorgungskabel (Pos. 2) für den BE-Wechseltisch an.
● Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung und klappen Sie danach den
Bügel (Pos. 7) des BE-Wechseltisches nach unten, um die BE-Wechseltischplatte absenken zu können.
● Prüfen Sie, ob sich die Zentrierbohrungen der BE-Tischplatte genau über den Zentrierbolzen des Automa-
ten befinden.
● Drücken Sie den Taster (Pos. 5) so lange, bis sich die BE-Tischplatte in ihrer oberen Endstellung befindet.
● Lassen Sie den Taster los. Die BE-Tischplatte senkt sich ab.
● Achten Sie darauf daß die Zentrierstifte in die Zentrierbohrungen der BE-Tischplatte greifen und sich die
BE-Tischplatte vollständig abgesenkt hat.
● Klappen Sie den Bügel (Pos. 7) des BE-Wechseltisches nach oben.
● Arretieren Sie beide Horizontalspanner (Pos. 11).
● Schließen Sie die Seitenscheiben und die Schutzhaube.
● Starten Sie den Automaten mit der Starttaste.
10
Betriebsanleitung SIPLACE 80S-20/F4/F5 10 BE-Handling
Ausgabe 05/99 ab Softwareversion SR.405.xx 10.4 Leergurtschneideeinrichtung an den SIPLACE 80S-20/F4 - Automaten
10 - 15
10.4 Leergurtschneideeinrichtung an den SIPLACE
80S-20/F
4
- Automaten
10.4.1 Allgemeines
Der Bestückautomat SIPLACE 80S-20/F
4
ist an den Einbauplätzen der beiden BE-Tische mit einer Leergurt-
schneideeinrichtung ausgerüstet. Die Leergurtschneideeinrichtung dient zum Zerschneiden des Gurtabfalls.
Die Schnittstücke des Gurtes fallen in den Abfallbehälter, unterhalb des BE-Tisches.
● Entleeren Sie täglich diesen Abfallbehälter.

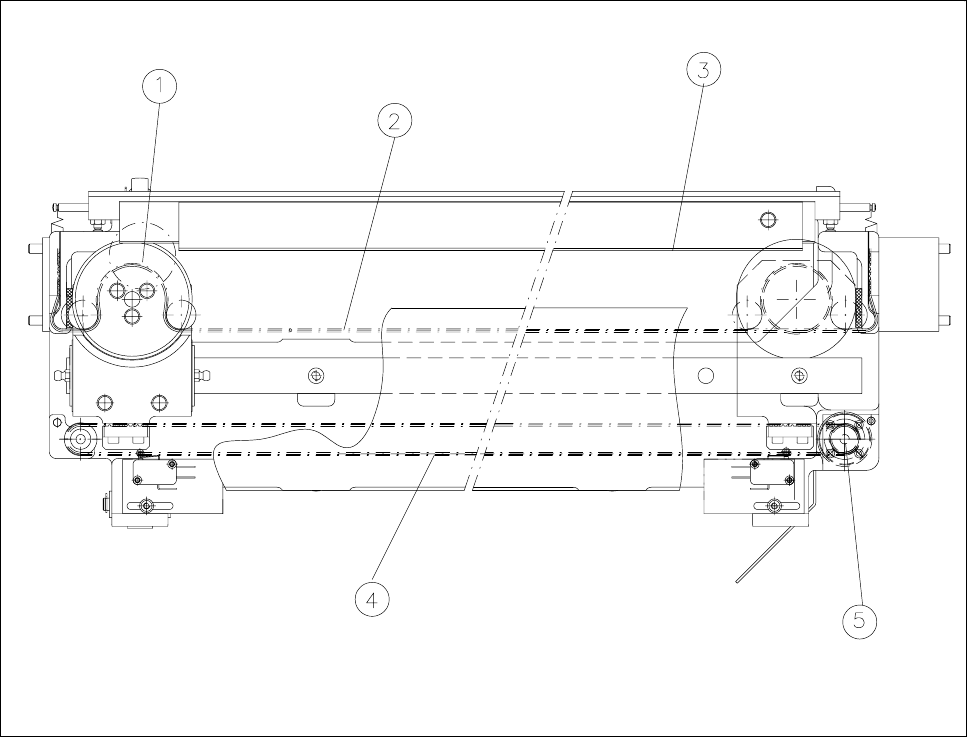

Abb. 10.4.1 Leergurtschneideeinrichtung
- Legende zu Abb. 10.4.1
1 Schneidrad 2 Zahnriemen für Schneidrad
3 Schneidkante 4 Antriebszahnriemen
5 Antriebsmotor
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F5
10.4 Leergurtschneideeinrichtung an den SIPLACE 80S-20/F4 - Automaten Ausgabe 05/99 ab Softwareversion SR.405.xx
10 - 16
10.4.2 Einlegen des Gurtes in die Schneideinrichtung
HINWEIS
Verwenden Sie an den SIPLACE 80S-20/F
4
Bestückautomaten nur die für diesen Automaten vorgesehenen
Gurtzuführmodule. Vor den Zuführmodulen befindet sich der Leergurtleitkanal, in dem die Leergurte abgeführt
werden.
● Legen Sie den Gurt, wie im entsprechenden Abschnitt beschrieben, in den Förderer ein.
● Führen Sie den Leergurt, wie in Abb. 10.4.2 dargestellt, in den Leergurtleitkanal der Schneideinrichtung
ein.

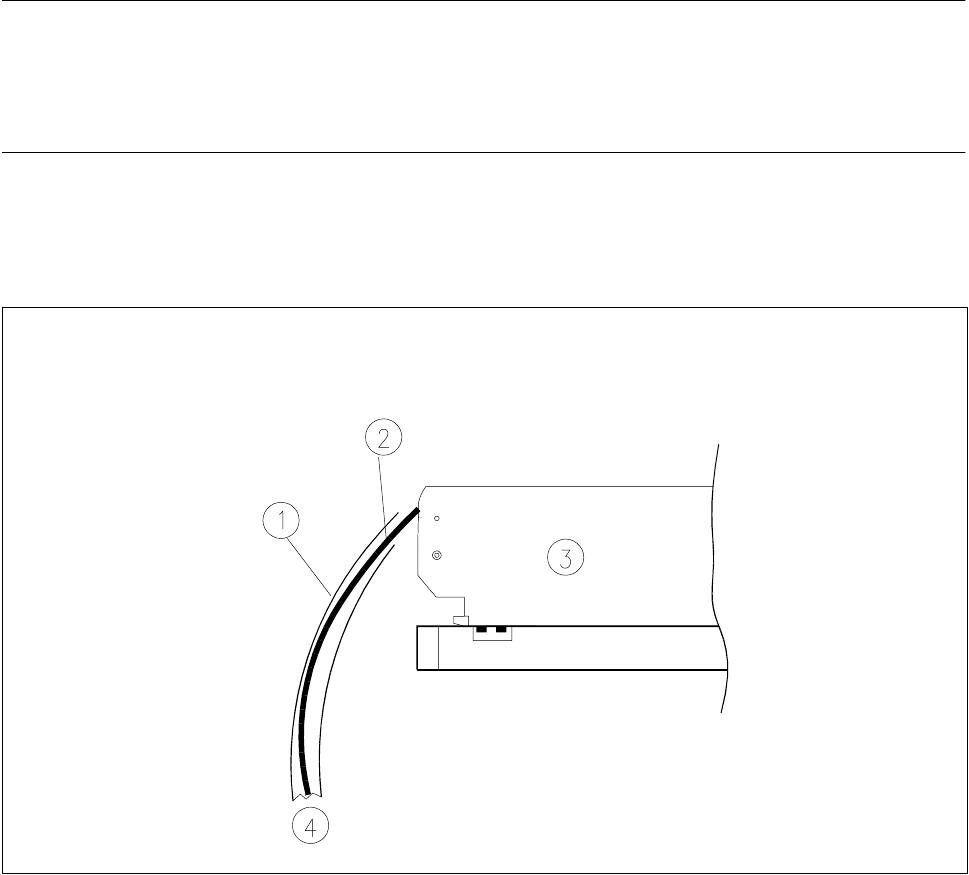

Abb. 10.4.2 Einlegen des Gurtes in die Schneideeinrichtung
- Legende zu Abb. 10.4.2
1 Leergurtleitkanal 2 Leergurt
3 Gurtzuführmodul 4 Zur Schneideinrichtung
