10.5 Gurtcontainer (neue Gruppe)
10.5.1 Allgemeines
Es können Spulen mit einem Spulendurchmesser von bis zu 15" verwendet werden.
10.5.2 Übersicht

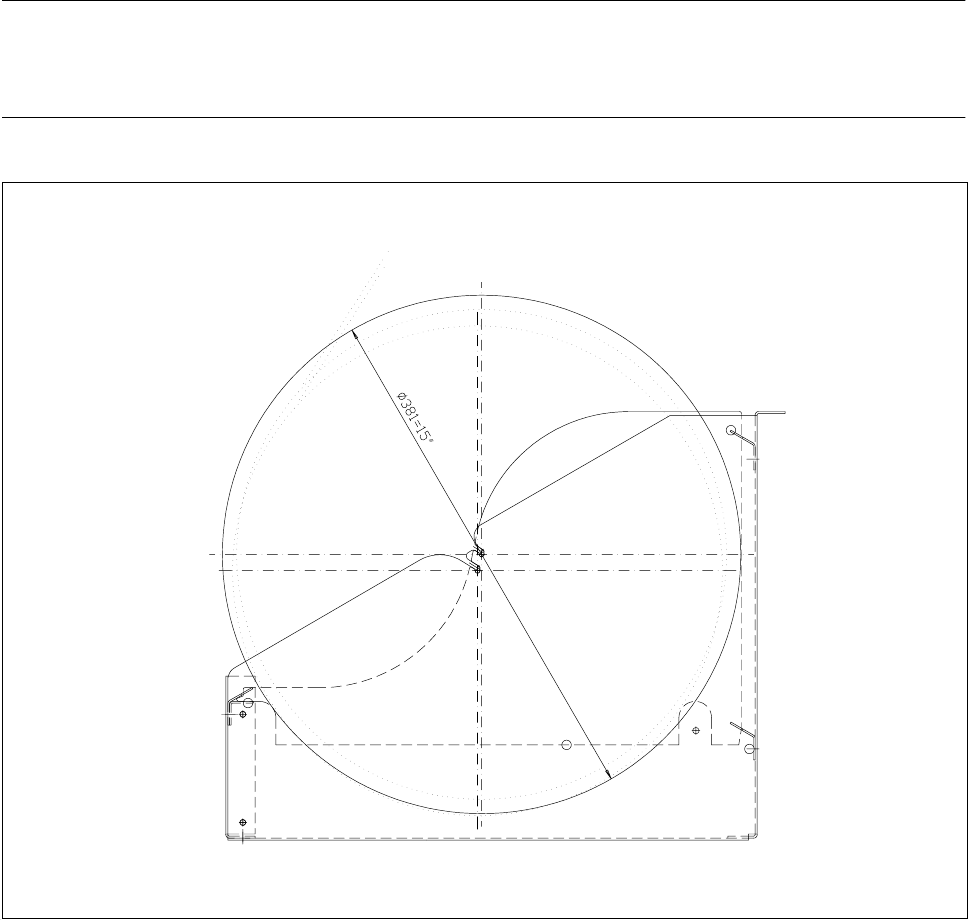

Abb. 10.5.1 Gurtcontainer - Draufsicht
- Legende zu Abb. 10.5.1
1 Steckachsen sind den Gurtmodulen zugeordnet
– Teilungsabstand für Zwischenbleche halbiert (15,8 mm)
– Spulendurchmesser bis max. 15" verarbeitbar
– 15"-Spulen nur im oberen Schlitz oder Auflage auf den Stangen
– Trennwände sind rückwärts kompatibel
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F5
10.5 Gurtcontainer (neue Gruppe) Ausgabe 05/99 ab Softwareversion SR.405.xx
10 - 18
HINWEIS
Verwenden Sie bei großen Gurtspulen (> 5") Steckachsen, um die Betriebssicherheit der Förderer zu gewähr-
leisten.

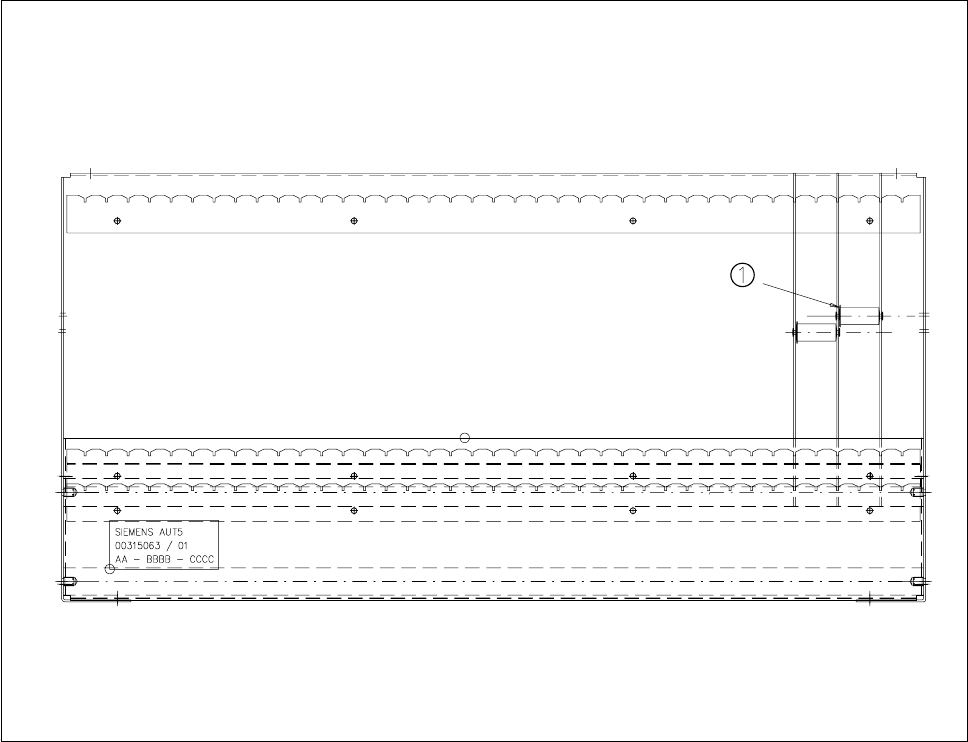

Abb. 10.5.2 Gurtcontainer - Seitenansicht (mit Gurt)
Betriebsanleitung SIPLACE 80S-20/F4/F5 10 BE-Handling
Ausgabe 05/99 ab Softwareversion SR.405.xx 10.6 Wafflepackwechsler
10 - 19
10.6 Wafflepackwechsler
10.6.1 Übersicht

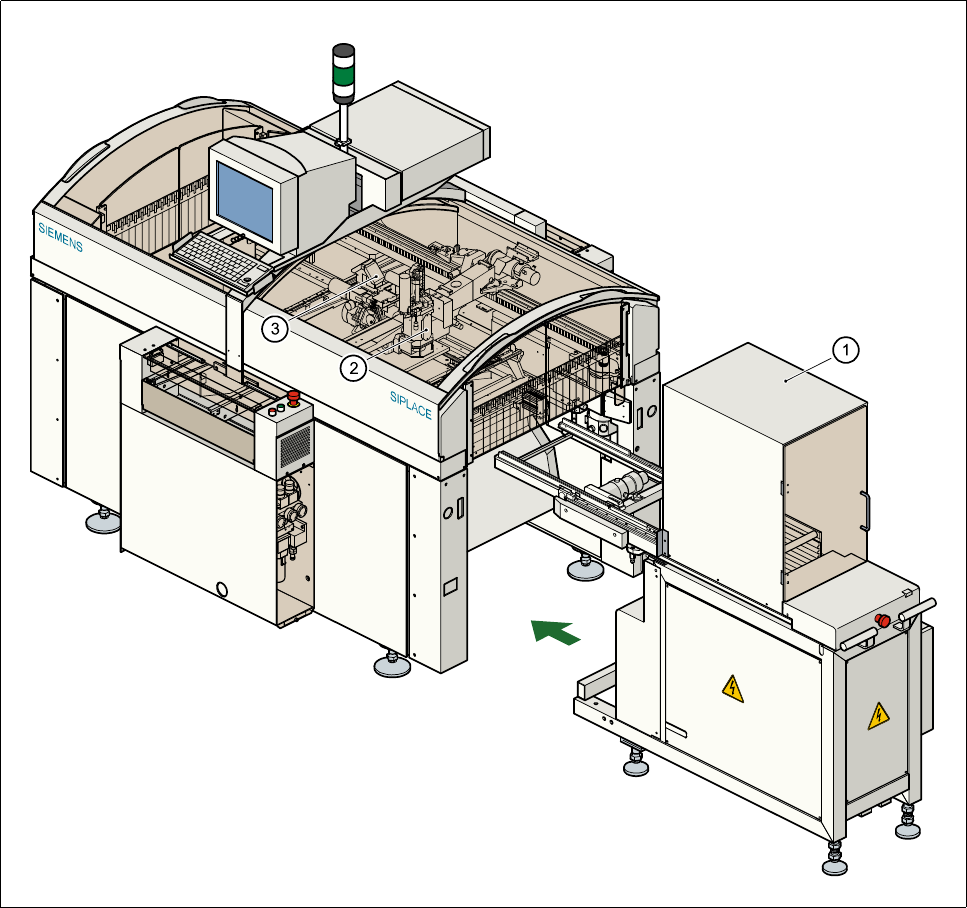

Abb. 10.6.1 Wafflepackwechsler an SIPLACE 80F
5
- Legende zu Abb. 10.6.1
1 Wafflepackwechsler auf Stellplatz 1
2 IC-Bestückkopf
3 Revolverkopf
